정 정 신 고 (보고)

1. 정정대상 공시서류 : 사업보고서

2. 정정대상 공시서류의 최초제출일 : 2022년 03월 21일

3. 정정사항

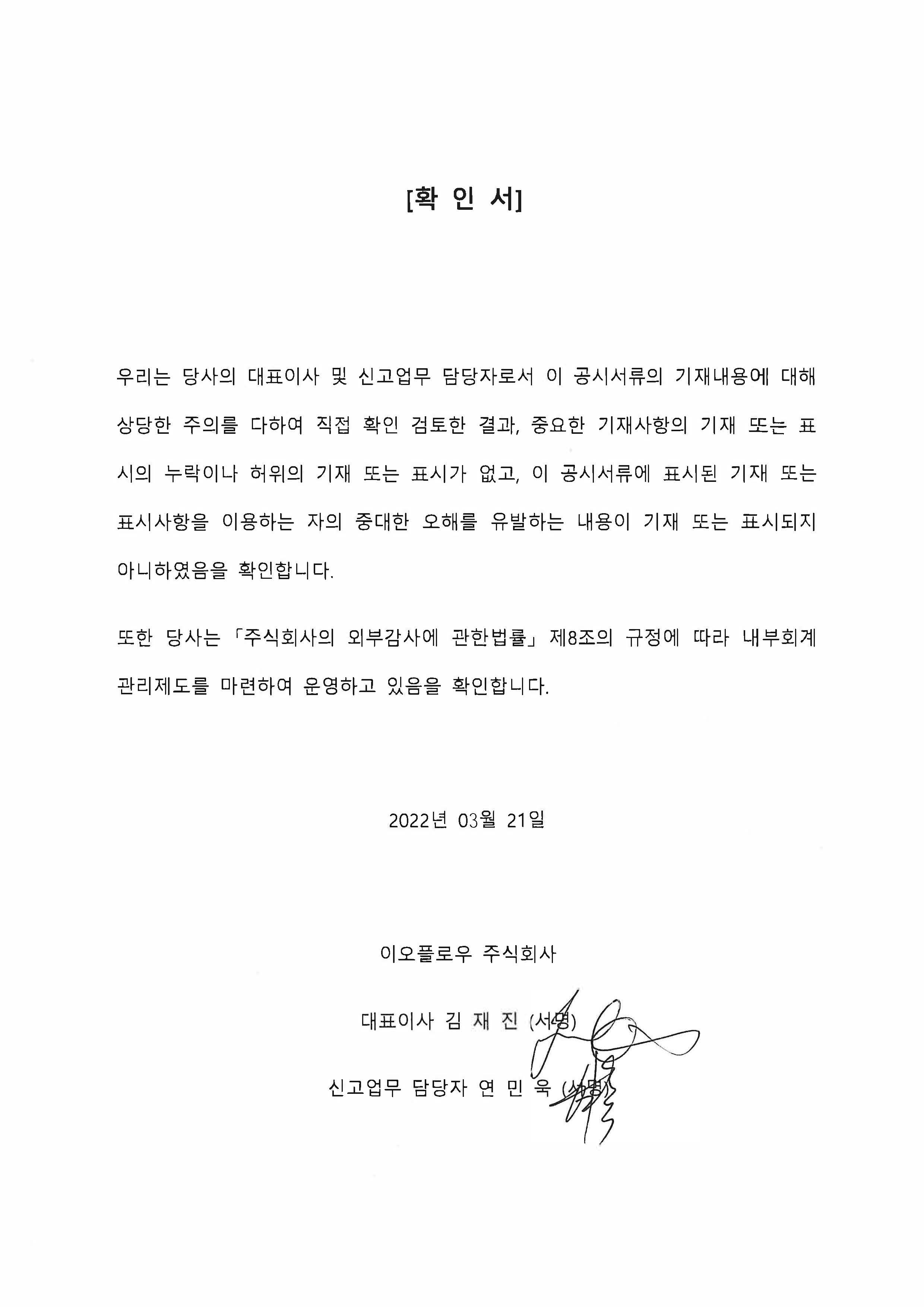

【 대표이사 등의 확인 】

대표이사 등의 확인_0524

사 업 보 고 서

                                   (제 11 기)

【 대표이사 등의 확인 】

[대표이사 등의 확인]

I. 회사의 개요

1. 회사의 개요

1. 연결대상 종속회사 개황(연결재무제표를 작성하는 주권상장법인이 사업보고서, 분기ㆍ반기보고서를 제출하는 경우에 한함)

가. 연결대상 종속회사 현황(요약)

가-1. 연결대상회사의 변동내용

가-2 연결대상 종속회사 세부내역

가-3  합병 등 주요사항

나. 회사의 법적ㆍ상업적 명칭

당사의 국문 명칭은 "이오플로우 주식회사"로 표기합니다.
영문 명칭은 "EOFlow Co., Ltd." 로 표기합니다.

다. 설립일자 및 존속기간

당사는 2011년 09월 27일 설립되었습니다

라. 본사의 주소, 전화번호, 홈페이지 주소

마. 중소기업 등 해당 여부

[중소기업확인서]

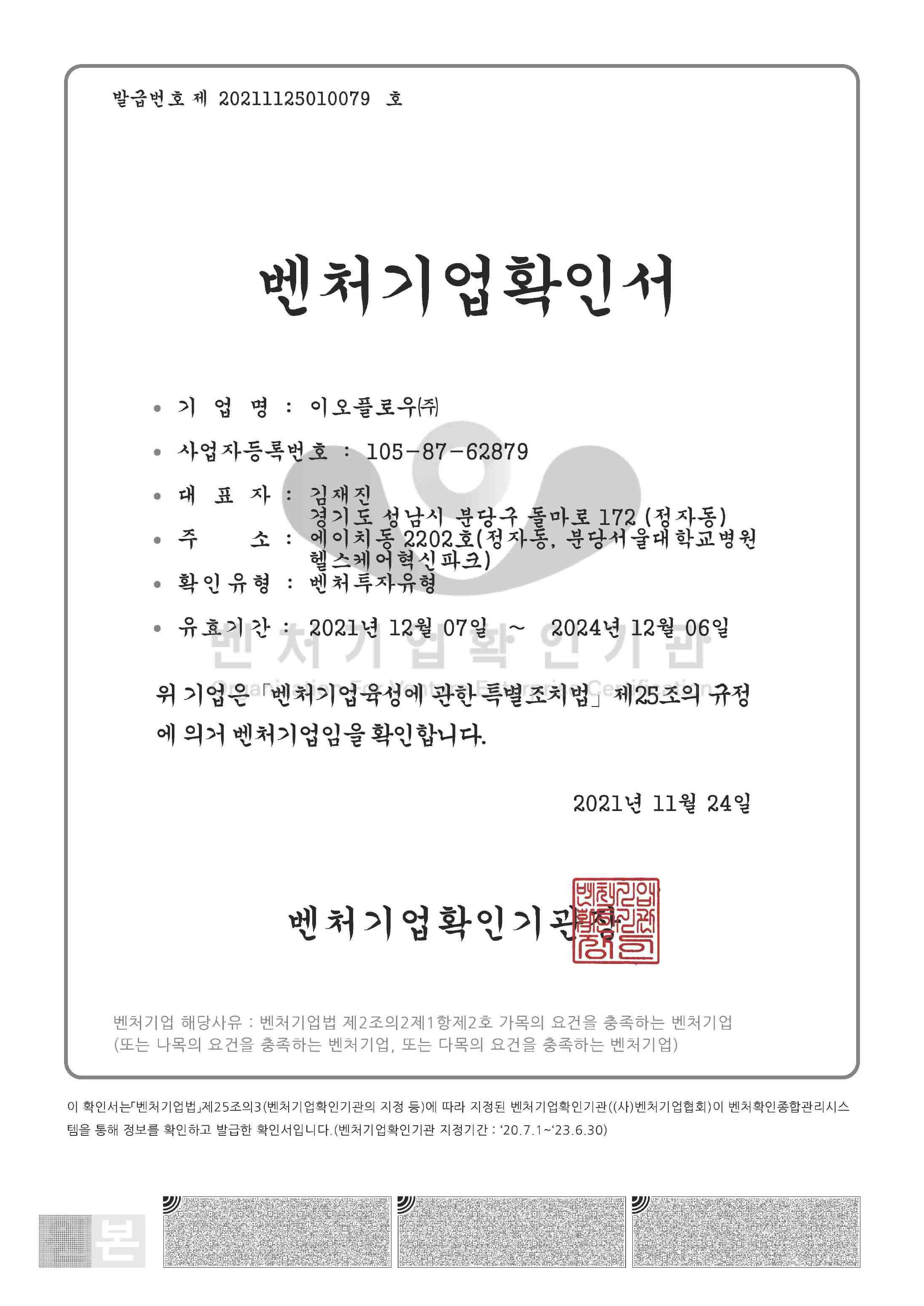

[벤처기업확인서]

바. 주요 사업의 내용 및 향후 추진하려는 신규 사업

당사는 전기화학기술과 정밀전자기계기술을 바탕으로 의료용 웨어러블 약물 주입기 및 관련 시스템, 소프트웨어 제품을 개발, 제조하는 회사입니다. 현재 주력 제품은 대표적인 만성 소모성 질환 중 하나인 당뇨 시장 내에서 인슐린 주입이 필요한 환자를 대상으로 하는 스마트 웨어러블 인슐린 펌프 시스템, 웨어러블 인공췌장 시스템 및 센서 일체형 웨어러블인공췌장 시스템으로 제품 포트폴리오가 구성되어 있고, 그 외에 웨어러블 펌프 제품을 타약물에 적용하는 신사업을 개척하고 있습니다.

당사의 정관에 기재된 목적 사업은 다음과 같습니다.

사. 회사의 주권상장(또는 등록ㆍ지정)여부 및 특례상장에 관한 사항

2. 회사의 연혁

경영진 및 감사의 중요한 변동

가-2. 경영진의 중요한 변동(대표이사를 포함한 1/3이상 변동)

나. 회사의 본점소재지 및 그 변경

다. 최대주주의 변동

당사는 설립일 이후 최대주주의 변동이 없었습니다.

라. 상호의 변경

당사는 설립일 이후  상호의 변경이 없었습니다.

마. 회사가 화의, 회사정리절차 그 밖에 이에 준하는 절차를 밟은 적이 있거나 현재 진행중인 경우 그 내용과 결과

당사는 설립일 이후 및 본 보고서 작성기준일 현재 해당사항 없습니다.

바. 회사가 합병등을 한 경우 그 내용

당사는 설립일 이후 및 본 보고서 작성기준일 현재 해당사항 없습니다.

사. 회사의 업종 또는 주된 사업의 변화

당사는 설립일 이후 및 본 보고서 작성기준일 현재 해당사항 없습니다.

아. 그 밖에 경영활동과 관련된 중요한 사항의 발생내용

당사의 설립일은 2011년 09월 27일이며, 설립일 이후의 주요 연혁은 다음과 같습니다.

3. 자본금 변동사항

자본금 변동추이

4. 주식의 총수 등

주식의 총수 현황

5. 정관에 관한 사항

정관 변경 이력

II. 사업의 내용

1. 사업의 개요

당사는 2011년 설립한 혁신적인 전기삼투펌프 기술 기반의 웨어러블 약물 전달 솔루션 전문기업입니다. 웨어러블 약물 주입기의 기술적 난제로 꼽혀온 구동부 기술을 '저전력형 고성능 전기삼투펌프 기술'을 적용하여 확보했습니다. 당사는 완치가 없고 평생 관리가 필요해 시장 규모가 크고 지속적으로 성장하고 있는 당뇨시장을 타깃해 웨어러블 인슐린 펌프 이오패치(EOPatch)를 2021년 본격 출시하였습니다.


이오패치는 웨어러블 형태의 일회용 인슐린 펌프로써 인슐린이 필요한 당뇨인들의 혈당 관리를 위해 인슐린을 지속해서 전달하는 데 사용되는 체외용 인슐린 주입기입니다. 펜이나 주사기를 사용하지 않고 피하지방이 많은 신체 부위에 부착해 사용하는 방식의 웨어러블 제품으로 현재 웨어러블 인슐린 펌프를 일회용으로 상용화한 기업은 미국 인슐렛(Insulet)사와 당사 뿐입니다.

당사와 인슐렛 이외의 다른 기업은 모두 구동부를 재활용하는 방식을 채택해 일회용 제품이 아니며, 사용자의 제품 조립이 필요하기 때문에 편의성 및 경제성이 낮은 것으로 알려져 있습니다. 당사의 제품은 인슐렛사 제품 대비 성능, 편의성, 가격 경쟁력 모두 갖춰 지난 16년간 웨어러블 인슐린 펌프 시장을 실질적으로 독점한 인슐렛사의 유일한 대항마로 평가받고 있습니다.

이오패치는 기존 인슐린 펌프보다 편의성이 개선됐습니다. 크기가 작고 가벼워 착용감이 좋을 뿐 아니라 인슐린 주입선이 없고 완전 방수 기능이 있어 샤워, 목욕, 수영, 운동등의 활동에도 제약이 없습니다. 교체주기도 3.5일로 길어 일주일에 2번, 특정 요일에만 교체하면 돼 훨씬 편리하게 사용할수 있습니다. 펌프 본체버튼을 이용하지 않고 별도의 컨트롤러(ADM) 또는 스마트폰 어플리케이션(나르샤)을 통해 인슐린 주입을 조절할 수 있어 시간과 공간의 제약이 없다는 것도 특징입니다. 나르샤는 세계 최초의 인슐린 주입이 가능한 웨어러블 인슐린 펌프의 스마트폰 앱입니다. 2021년 하반기 국내 런칭을 하였습니다. 당사는 이오패치를 통해 인슐린 투여가 필요한 당뇨인들의 저혈당 위험이 줄어들 뿐 아니라 편의성과 안전성이 대폭 향상될 것으로 기대하고 있습니다.


이오패치 제품은 2017년 국내 식약처 허가를 받아 2021년 4월 휴온스를 통해 국내 본격 판매를 시작하였고 2021년 반기 매출은 141백만원으로 집계되었습니다. 또한 2021년 5월 유럽 CE 인증을 받아 2022년 본격적인 유럽 판매를 기대하고 있습니다.차세대 제품으로는 연속혈당측정기(CGMS)와 연계하여 혈당값에 따라 자동으로 인슐린이 주입되는 분리형 및 일체형 웨어러블 인공췌장 제품을 개발 중에 있습니다.

2. 주요 제품 및 서비스

가. 주요 제품 및 서비스

당사가 최근 국내 식품의약품안전처의 품목허가를 득한 일회용 웨어러블 인슐린 주입기 시스템인 이오패치('EOPatch')는 사용자가 손쉽게 자신에게 연속 주입되는 인슐린의 양을 원하는 대로 조절할 수 있는 시스템으로, 26g 안팎의 무게로 제작됩니다.EOPatch는 부착용 접착테이프가 있어서 몸에 부착하여 최대 4일을 사용할 수 있는 주입기('Patch')와 이를 무선으로 제어하는 스마트폰 형태의 컨트롤러('ADM; Advanced Diabetes Manager') 또는 스마트폰 앱('Narsha') 등의 구성품으로 이루어져 있습니다.

지금까지 보편적으로 사용되고 있는 일반형 인슐린 펌프는 통상 100g이 넘는 펌프 유닛과 1m 이상의 주입선을 포함 다수의 부품을 몸에 지니고 다녀야 하므로 사용이 불편하고 관리가 까다롭습니다. 그러나 일반형 인슐린 펌프와 비교했을 때 웨어러블 인슐린 주입기는 작고 가벼우며 주입선이 없는 일체형으로 활동이 자유롭고 부착 후 옷으로 가릴 수 있으며 일회용 일체형 제품 위주로 별도의 관리가 최소화되어 있으며스마트폰과 유사한 형태의 별도 컨트롤러 또는 스마트폰 앱으로 조작 가능하여 병력노출이 최소화되는 등 일반형 인슐린 펌프에 비해 많은 장점이 있습니다. 또한 웨어러블 인슐린 펌프는 기술적 진입장벽이 높고 전 세계 시장 내의 실질적 기존 공급업체가 Insulet사 단 한 곳 밖에 없는 독과점적 형태의 시장이면서도 빠른 속도로 성장하고 있습니다. 당뇨병은 완치가 없는 만성질환이어서 인슐린 사용자들은 지속적으로 인슐린을 주입해야 하는데 일회용 웨어러블 펌프 제품은 몸에 부착하여 사용 후 통상 3일에 한번씩 새 주입기로 바꿔줘야 하는 특성상 연 120개 이상의 주입기 제품을 소비하므로 사용자 확보시 반복적인 매출이 안정적으로 일어나는 특성을 갖고 있습니다.
 하지만 당사의 제품은 평균 3.5일을 사용할 수 있도록 하여 주당 2개씩 소비하며 연 104개를 사용하게 됩니다.

나. 주요 제품 등의 현황

(1) EOPatch

복부 및 팔 다리 등에 붙여 사용하는 웨어러블 형태의 인슐린 펌프로 크기 49.9 x 39 x 14.5 mm, 중량 26g으로, 사용 직전 Patch에 초속효성 U100 인슐린을 채워서 사용하며(최대 200U, 200U = 2ml), 최대 4일간 사용 후 제품 전체를 버리고 새 제품으로 교체가 필요한 일회용 제품입니다.

기초대사용으로 종일 소량의 인슐린을 꾸준히 공급하는 기초주입(Basal) 및 식사시 등 단시간에 다량의 인슐린을 공급하는 볼루스(Bolus) 주입 등이 가능하며, 최소 주입단위 0.05U(=0.5㎕)으로 주입정확도는 0.05U 초과 범위에서 +/-5% 이내의 오차를 만족하고 있습니다. 방수 기능(IPx8: 1m 수심에서 24시간 유지)이 있어 샤워나 수영시 분리할 필요가 없고, 튜브가 외부로 돌출되지 않아 병력이 노출되지 않으므로 일반형 인슐린 펌프보다 사용성이 뛰어나고 일상 생활에서의 불편함을 크게 줄여줍니다. Patch의 주요 장점은 아래와 같습니다.

 a. 소프트 캐뉼러 적용

당사의 삽입부는 테플론 소재 기반의 연질 소프트 캐뉼러로 이루어져 있습니다. 스틸니들의 경우 삽입 후 약간의 이물감이 있으나 소프트 캐뉼러의 경우 이러한 이물감이거의 없어 장기적 사용에 적합합니다.

b. 최대 4일 사용

경쟁사인 Insulet의 제품(Omnipod)은 최대 3일간 사용하는데, 이 경우 펌프를 교체하는 요일이 매번 바뀌게 됩니다. 즉, 월요일 -> 목요일 -> 일요일 -> 수요일 -> 토요일 등의 비정기적 주기가 형성되어 장기간 사용하는 환자들도 일정을 제대로 기억하지 못하고 제때에 교체를 못하여 인슐린이 부족하게 되면 일시적으로 펜주입기를 사용해야 하는 등의 문제가 있으며 (치료 순응도 저하) 이는 이 제품이 가지고 있는 큰 취약점입니다. 당사 제품은 3.5일로 식약처 승인을 받았으나 유효시한을 연장하여 최대 4일간 사용 가능하도록 했습니다. 3.5일씩 사용 시 '매주 일요일 아침과 수요일 저녁' 등 주간별로 정기적 교체가 가능해져서 치료 순응도가 획기적으로 개선됩니다. 이는 꾸준하고 수준 높은 관리로 시력이나 신경계, 혈관계 장애 및 심부전증, 뇌졸증, 심장마비 등의 무서운 합병증을 예방해야 하는 당뇨인들에게는 매우 중요한 사안입니다. 아울러 일주일에 두 개씩 사용하는 경우, 매 해 약 120개 이상의 일회용 주입기를 사용해야 하는 타사 3일용 제품에 비해 연 104개만 사용하므로 사용자의 부담 역시 크게 덜어주게 됩니다.

c. 정확한 캐뉼러 삽입방식

Insulet사 제품의 경우 캐뉼러 삽입 명령을 내린 이후 실제로 캐뉼러가 삽입되었는지를 확인하는 게 매우 어렵고 이에 따라 사용자는 삽입이 되었다고 생각하지만 실제로삽입되지 않는 경우들이 FDA 부작용 사례로 다수 보고되고 있습니다. 당사 제품에서는 이러한 불편함을 개선하여 주입기 모듈에 캐뉼러 삽입 전용 레버를 부착하고 캐뉼러 삽입시 부저가 울리도록 센서를 장착하였습니다. 레버는 캐뉼러(바늘) 삽입 후 자동으로 Patch에서 분리되도록 설계하여 사용자의 편의성을 도모했으며 사용자는 부저음을 통해 캐뉼러의 삽입 여부를 확실히 확인할 수 있습니다.

(2) ADM (Patch 전용 스마트 컨트롤러, Advanced Diabetes Manager) or Narsha

크기 116.5 x 64.5 x 11.4 mm, 중량 110g으로 Patch와 Bluetooth 통신을 통해 무선으로 약물 주입을 프로그래밍하고 제어하며 Patch 동작 상태를 주기적으로 감시하여 기기의 오동작이나 위험 등을 조기에 파악하여 사용자에게 알려줌으로써 리스크를 최소화하는 기능을 제공합니다.

안드로이드 운영체제에서 구동되며 컬러 터치스크린 방식의 사용자 친화적이고 직관적인 UX가 적용되며 언어는 현재 국문과 영문만 지원되나 외국어 지원은 지속적으로 확대해 나아갈 예정입니다. Bluetooth 통신방식으로 인해 주변기기와의 연계를 통한 기능 확장에 유리하며 특히 혈당계(BGM)와의 연계를 통해 혈당 정보를 수신하고 저장하는 기능이 있습니다. 90일 간의 사용자 데이터가 자동 저장되고 분석 기능이 제공되어 체계적인 당뇨 병력 관리가 가능합니다.

스마트폰 사용이 익숙한 사용자를 위해 ADM과 동일한 기능을 하는 어플리케이션 '나르샤' 또한 개발해 2021년 3월 28일 식약처 품목허가를 획득했습니다. 이는 인슐린 주입 조절이 가능한 앱으로는 세계 최초입니다. 별도의 연속혈당측정기(CGM)와 연계하여 혈당 데이터를 실시간으로 확인하는 기능도 갖추고 있어 편의성이 더욱 극대화 될 예정으로 2021년 하반기 국내 런칭을 하였으며, 향후 2형 당뇨인을 위해 조작이 간단하고 쉽도록 단순 UX를 추가로 제공할 예정입니다.

[Patch와 ADM의 연계]

(3) EOBridge with EOCloud system(당뇨 데이터 관리 및 중개용 소프트웨어)

<EOBridge(당뇨 환자 병력 관리용 모바일/웹 애플리케이션)> 웨어러블 인슐린 펌프로부터 생성된 환자 프로파일(이름, ID, 비밀번호, 당뇨병 타입, 성별, 나이, 키, 몸무게 및 혈액형), 혈당(BG (Blood Glucose, 혈당지로 읽는 혈당 값), 인슐린주입 이력, 알람 이력, 기기 세팅 정보를 컨트롤러와 연계되어 있는 스마트폰이 받아 클라우드 시스템으로 전달합니다.

클라우드 시스템으로부터 회신 받은 분석 데이터는 환자는 물론이고 사전에 설정해놓은 보호자 또는 의료진에게 전달하여 다수의 관심과 관리 하에 더 나은 당뇨병 관리가 가능하도록 해줍니다. 위급 상황 시에는 환자의 알람 정보 및 위치 정보를 클라우드 시스템을 통해 보호자나 의료진에게 전달하여 환자 스스로 조치가 힘든 상황을 주변의 도움을 통해 극복 가능하도록 강화된 2차적 안전 수단도 제공하고 있습니다.

패치 펌프 사용자의 입장에서는 컨트롤러에서 볼 수 있는 모든 정보를 이와 연계된 자신의 스마트폰에서도 볼 수 있어서 평소 컨트롤러는 핸드백이나 가방 등에 넣어두고 모든 펌프 기능을 핸드폰을 통해서 모니터링 하다가 인슐린을 제어해야 하는 경우에만 컨트롤러를 꺼내어 사용 가능하도록 해 주는데 이는 많은 패치펌프 사용자들이호소하고 있는 일상 생활에서의 불편함, 즉 컨트롤러와 핸드폰 등 두 개의 모바일 기기를 항상 휴대해야 하는 문제점을 최소화해주는 역할을 합니다.

<EOCloud (클라우드 컴퓨팅과 인공지능 시스템으로 구성된 당뇨 관리 및 중개용 서버솔루션)> EOBridge로부터 전달받은 환자의 데이터를 클라우드 서버에 저장하고 분석하며 인공지능시스템을 통해 환자 개개인에게 특화된 목표 최적 혈당 프로파일 개인 혈당관리를 통한 성공 사례 Reward Scoring Metric 시스템을 설치합니다. 이를 통해 보험사 및 병원 연게를 통한 맞춤형 관리 방안을 제시함으로써 사용자 입장에서는 최적의 병력 관리가 가능하도록 해주며 당사로서는 추가적인 수익형 모델로의 발전이 가능합니다.

[EOBridge 및 EOCloud 블록도]

당뇨는 합병증이 발생하지 않도록 장기적으로 혈당 관리를 잘 하는 것이 매우 중요합니다. 만성합병증은 일단 발병되면 치료가 어려우므로 치료보다는 예방하는 것이 최선의 방법입니다. 당뇨는 관리만 잘 되면 합병증을 예방하고 얼마든지 정상적인 생활을 영위할 수 있는 질병으로써 체계적인 데이터 관리와 활용이 중요합니다.

당뇨 환자 본인이 체계적인 당뇨 관리를 할 수 있도록 통계적인 분석 기능을 제공하며 당뇨인을 케어하고 관리하는 보호자나 의료기관(내분비내과, 소아과)으로 데이터및 위험 상황 등을 공유하여 위험을 최소화하고 확장된 병력 관리가 가능하게 해줍니다. 특히 향후 개인에게 특화되고 차별화된 당뇨 관리 솔루션 제공을 통하여 사용료를 징수할 예정이며 기업 차원의 비즈니스 관점에서는 관리하고 있는 환자의 정보 공유를 통해 개인 혈당 관리를 통한 성공 사례 Reward Scoring Metric 시스템을 설치하여 보험사 및 병원 연계를 통한 수익 모델로 활용할 수도 있습니다.

(4)  EOPatchX(분리형 웨어러블 인공췌장 시스템)

EOPatch 웨어러블 인슐린 주입시스템에 별도의 웨어러블 연속혈당센서를 기능적으로 연계하고 Patch와 컨트롤러에 인공췌장 알고리즘을 추가하여, 연속혈당센서의 혈당 값에 따라 Patch에서 주입되는 인슐린의 주입량과 시기 등을 자동 조절하여 혈당을 목표 범위 내로 유지하는 '분리형 웨어러블 인공췌장 시스템'입니다. 인공췌장 프로그램이 포함되어있는 일회용 웨어러블 인슐린 주입기(EOPatch) 제품과 웨어러블 연속혈당센서를 각기 별도로 착용하여야 하는데 Patch와 연속혈당센서 간에 연결이 된 이후에는 컨트롤러(ADM) 없이도 상호 간에 직접 통신을 통해서 지속적인 인공췌장 모드 수행이 가능하도록 해줍니다.

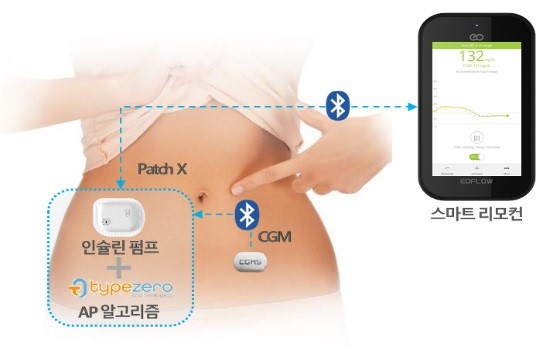

[당사의 분리형 인공췌장 제품, EOPatchX 개념도]

연속혈당센서는 제3사 제품으로 당사 주입시스템과 연계가 가능한 제품 중에서 선택하여 사용해야 합니다. EOPatch제품은 최대 매 4일마다 새 제품으로 갈아줘야 하며 센서는 그 공급업체의 제품 모델 등에 따라 1주일 혹은 10일 정도에 한번씩 새 제품으로 갈아주므로 펌프와 센서의 교체주기가 각기 다릅니다.

EOPatchX는 웨어러블 주입기 제품의 차별화 요소에 인공췌장 기능이 더해져 한층 더 뛰어난 편의성을 제공합니다. 현재 전 세계적으로 승인된 웨어러블 인공췌장 솔루션은 아직 없습니다. 웨어러블 인공췌장을 만들기 위해서는 웨어러블 인슐린 펌프, 인공췌장 알고리즘, 연속혈당센서 기술이 필요한데 이 3가지 기술에 대한 협력 체계를 만들고 있는 회사는 실질적으로 Insulet사와 당사 외에는 없습니다.

인공췌장(AP) 알고리즘은 사용자가 설정한 관리 범위 이내로 혈당이 조절되도록 하기 위한 핵심 소프트웨어 모듈로 의료공학계에서 세계적인 명성을 갖고 있는 버지니아 주립대에서 20여년에 걸쳐 개발한 인공췌장 프로그램을 상용화하기 위해 설립한 TypeZero 사가 공급하는 상용 인공췌장 알고리즘 및 프로그램입니다.

450명 이상의 환자들을 대상으로 30만 시간 이상의 임상시험 데이터를 축적하여 이미 인공췌장 제품을 상용화하여 매일 많은 데이터를 축적하고 있는 Medtronic사 이외에는 세계에서 가장 많은 임상 데이터를 갖고 있는 인공췌장 솔루션입니다. 오랜 기간 많은 당뇨인들의 임상 시험을 통해 축적된 데이터를 기반으로 혈당 예측 모델을기반으로 외부 연속혈당계(CGM)로부터 전달받은 혈당 정보를 입력하여 AP 알고리즘에서 연산을 통해 가까운 미래의 혈당 수준을 예측하여 인슐린 주입량을 결정하는 MPC(Model Predictive Control) 방식의 알고리즘을 채택하고 있습니다.

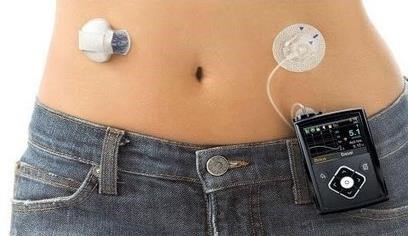

최근 상용화된 MiniMed 670G 대비 인공췌장 모드 동작을 위한 준비 기간이 훨씬 짧고 (48시간 vs. 6시간) 단계가 간단하며 식사 정보 외에 운동이나 수면 정보 입력 등을 통해 보다 정교한 혈당 관리가 가능하게 해주는 본 프로그램은 당사의 ADM 및 Patch 등 양쪽 모두에 작동 모듈로 더해지게 됩니다.

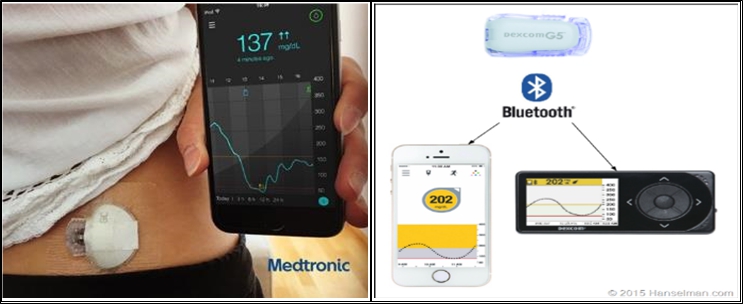

연속혈당센서(CGMS; Continuous Glucose Monitor Sensor)는 5분마다 혈당을 측정하여 Data로 전송하는 장치이며 1개의 제품으로 약 7일동안 사용합니다. 통상적으로 별도의 Data 수신기가 있으나 EOPatch X에서는 ADM에서 직접 Data를 수신하여 인슐린 주입 정보와 같이 Data를 확인할 수 있어 인슐린 주입량과 혈당 변화를 좀 더 직관적으로 확인할 수 있습니다.

CGM 기술은 CGM 업체와의 기술 제휴를 통해 확보하고 있습니다. 현재 POCTech CGM은 공동개발 협약이 되어 있으며 ADM과 통신하여 Data를 관리하는 기능까지 구현 완료하였습니다. DexCom 역시 협업계약을 완료하여 현재 양사 제품간의 결합을 위한 개발작업이 완료되었습니다. 이에 더해 기 상용화된 주요 CGM 센서들과의 연계를 위해 기타 대형 업체들과의 협의를 진행하고 있습니다.

Insulet사에서는 2021년경 출시 하고자 하였으나 현재까지 출시되지 않으으며, 당사 역시 2022년 하반기 국내출시를 목표로 개발 중에 있습니다. 당사와 제휴하고 있는 인공췌장 알고리즘 업체인 TypeZero의 경우 이미 30만 시간 이상의 임상 데이터를 보유하여  검증된 인공췌장 알고리즘 솔루션을 제공하고 있는 반면 Insulet사의 인공췌장 알고리즘은 아직 많이 검증되지 않은 신생업체의 신규 알고리즘 인수를 통한 자체 개발을 진행하고 있는 탓에 인공췌장 알고리즘의 최적화를 위한 많은 임상 데이터를 쌓아야 하는 문제가 있어서 비록 Insulet사가 당사보다 앞서서 인공췌장 제품을 개발해 왔지만, 상용화 시점은 서로 비슷한 시기가 될 것으로 보여집니다.

(5) EOPani (EOPancreas): CGM 일체형 웨어러블 인공췌장 시스템

크기 57.3 x 39 x 14.5 mm(미확정), 중량 30g 이하(미확정). EOPatch의 Patch 기능에 혈당을 자동으로 측정하는 연속혈당센서 모듈 및 인공췌장 알고리즘(inControl)을 추가하여 세계 최초로 CGM과 펌프가 일체형으로 구성되고 자동으로 혈당이 조절되는 웨어러블 인공췌장 제품으로, 궁극적인 사용 편의성을 제공하게 됩니다.

EOPatch의 ADM 기능에 인공췌장(AP) 기능 실행을 위한 인공췌장 모드(기능) 및 알고리즘(inControl)이 추가됩니다 (EOPatch X의 ADM 기능과 유사). 간단한 조작 및 요구조건 충족을 통해 인공췌장 모드로의 전환이 가능합니다.

연속혈당센서와 인슐린 펌프가 하나의 웨어러블 몸체에 같이 포함된 일회용 일체형 웨어러블 모듈과 스마트 컨트롤러로 구성되는 일체형 인공췌장 시스템으로 현재 미국 소아당뇨연구재단(JDRF; Juvenile Diabetes Research Foundation)의 지원을 받아개발 중인 제품입니다. 웨어러블 모듈 및 컨트롤러에서 각각 인공췌장 알고리즘을 수행할 수 있어 일시적으로 컨트롤러의 사용이 불가한 경우에도 일체형 웨어러블 모듈은 지속적으로 인공췌장으로서 작동 가능한 기능을 갖추고 있습니다. 웨어러블 모듈 내의 연속혈당센서부가 읽은 혈당 정보를 기반으로 인공췌장 알고리즘에서 연산을 통해 인슐린 주입량 및 주입패턴 등을 자동으로 결정하여 혈당이 일정한 범위 내에서유지되도록 하는 일체형 인공췌장 솔루션은 단 하나의 웨어러블 모듈로 혈당을 측정하여 자동 조절할 수 있으므로 궁극적인 편의성을 제공합니다. 본 제품은 우선 기존의 EOPatch처럼 매 3-4일에 한번씩 새로운 제품으로 교체할 수 있도록 제공할 예정이며, 향후 최대 7일간 사용 가능한 제품으로 업그레이드할 예정입니다.

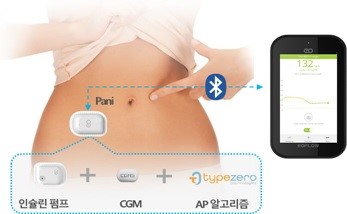

[EOPani 일체형 인공췌장 시스템 개념도]

한편 현재 판매되고 있는 인공췌장 솔루션은 전세계에 Medtronic사의 MiniMed670G 와 Tandem사 Control IQ 등, 단 2개 제품밖에 없습니다. 웨어러블 형태의 인공췌장 솔루션을 개발 중인 회사는 실질적으로 Insulet과 당사 밖에 없으며 EOPani와 같은 CGM 일체형 인공췌장 제품을 개발 중인 회사는 현재 당사 밖에 없는 것으로 파악됩니다.

다. 주요 제품 등 관련 소비자 불만사항 등

당사의 경우 본 보고서 작성일 기준일 현재 소비자의 불만사항 등은 발생하지 않았습니다.

3. 원재료 및 생산설비

가. 원재료 주요 매입처에 관한 사항

나. 생산능력 및 생산실적

당사 제품의 경우 Patch 및 ADM으로 구성되어 있으나 ADM의 경우 사용자가 초기 1회 구매 후 3-4년 이상 지속사용이 가능하여 소량이 소요되는 반면 Patch는 최대 4일마다 교체해야 하는 반복소모품으로 그 수요가 크므로 위 생산능력은 구체적으로 Patch의 생산능력을 가리키는 것입니다.

[국내]

[국외]

2022년 이후 판매 수량의 급격한 증가 및 유럽, 미국 등지로 다양화되는 글로벌 시장에서의 원활한 공급에 대비하기 위해 현재 멕시코, 필리핀, 인도네시아, 중국 등지의 유수 업체들과 해외 위탁생산을 협의 중에 있습니다. 현재 최소한 2개 주요 업체로부터 당사의 판매가 대비 충분한 마진의 확보가 가능한 조립생산 공급가 견적을 각각 확보한 상황입니다.

필리핀이나 인도네시아 혹은 중국의 경우 한국에서 그다지 멀지 않은 지역의 공장에서 생산하는 만큼 당사에서의 관리가 쉬운 장점이 있고, 멕시코의 경우 미주 및 유럽 시장에의 공급이 상대적으로 더 쉬운 장점이 있습니다. 이러한 각 파트너사들의 장단점과 시장에서의 요구 등을 종합적으로 감안, 곧 최종 파트너업체를 선정하여 빠르면 2023년 하반기부터 해외 생산이 가능하도록 진행할 계획입니다.

다. 생산설비에 관한 사항

(1) 현황

(2) 설비 구입현황
 당사는 양산 및 연구를 위하여 다음과 같이 설비를 구매하였습니다.

4. 매출 및 수주상황

가. 매출실적

나. 판매조직

당사는 지역별로 해당 시장에 대한 이해가 높고 유통망이 잘 갖춰진 협력업체를 선정하여 해당 지역의 독점판매권을 부여하는 방식으로 판매망을 확보해 나아갈 계획입니다. 이는 정부, 인증기관, 보험제도 및 보험사, 병원, 도소매 유통채널, 환자 등 이해관계자가 많고 다양하여 자체 판매채널의 구축과 관리에 막대한 비용이 드는 의료기기의 특성과 한정된 자본의 효율성을 고려한 판단이며, 당사는 기술과 제품, 서비스 플랫폼의 개발 및 생산에 역량을 집중하고자 합니다.

이러한 기본 방향에 따라 당사는 사용자 대상의 판매영업 조직은 구성하지 않고 전 세계를 대상으로 각 지역별 유통 파트너의 선정과 관리 업무를 담당하는 마케팅 및 BD(Business Development) 역량을 갖춘 마케팅 조직을 보유하고 있습니다. 현재 해당 조직 총괄은 김재진 대표이사가 수행하고 있습니다. 지역별 책임자의 경우 유럽, 미주지역은 글로벌 인슐린 주입기 업계에서 30년 이상의 경험을 쌓고 당사 최대 경쟁사인 Insulet사의 창립 멤버이자 COO까지 역임했던 Luis Malave가 책임지고 있습니다.

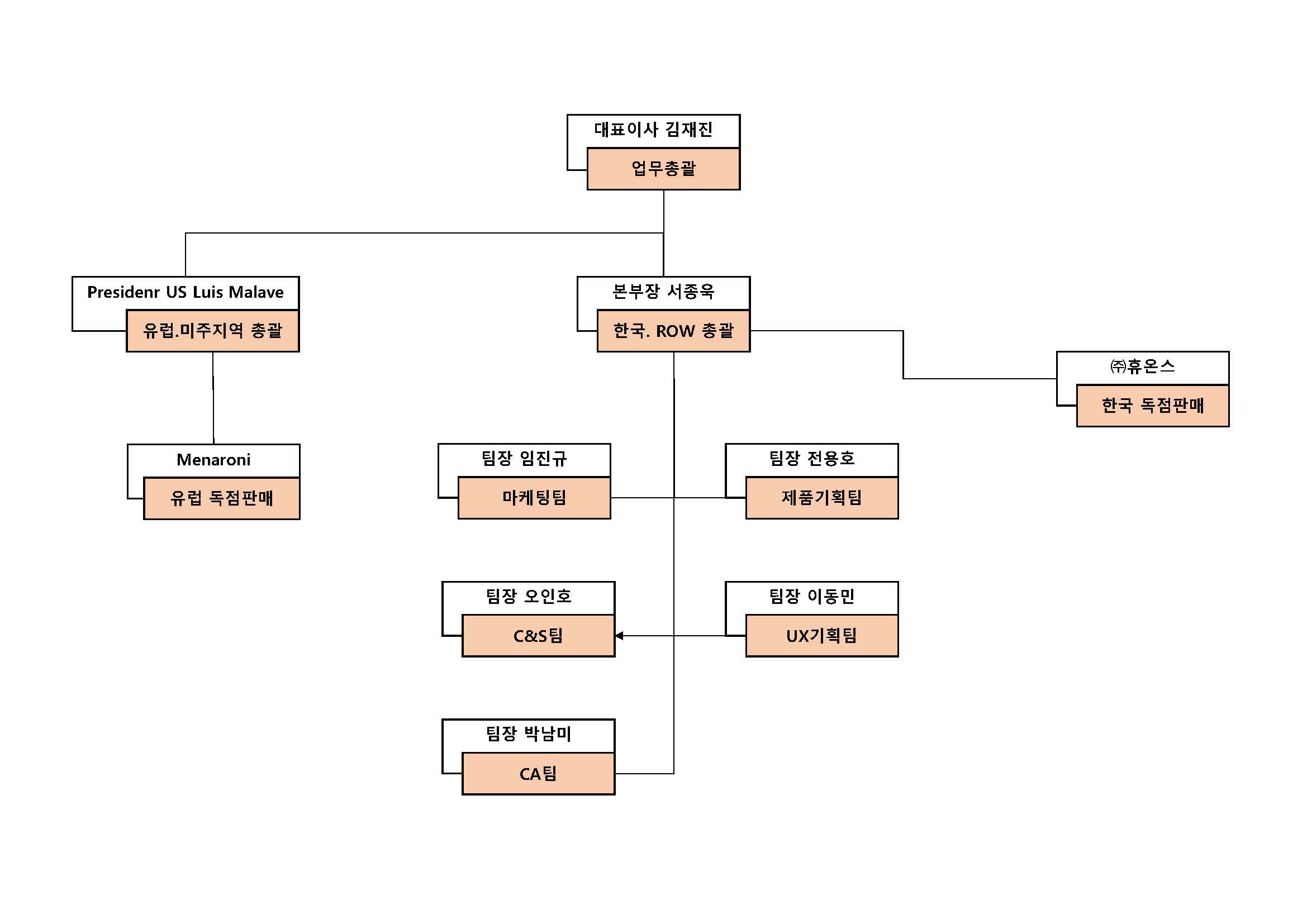

[마케팅조직도]

당사는 글로벌 시장의 진출에 앞서 모든 제품의 초기 판매를 국내에서 시작할 예정이며 이를 위해 주식회사 휴온스와 5년간 국내 독점판매계약을 맺었습니다. 앞서 지난 2021년 04월부터 휴온스에서는 휴온스 공식 온라인몰인 휴:온 당뇨케어의 이오패치몰을 통해이오패치를 유통하고 있습니다. 휴온스는 이미 연속혈당측정기를 온라인몰에서 판매하고 있어서 당사 제품의 판매를 통해 시너지가 날 수 있을 것으로 예상하고 있습니다. 또한 당사는 이를 지원하기 위해 마케팅, 교육전담(C&S), 임상담당(CA) 인력을 확보해 두고 있습니다. 2022년 부터 일반인에 대한 판매는 휴온스에서 전담하고 병원 등에 대한 직접 판매는 당사에서 전담하는 매출확대 방안을 마련하여 진행중에 있습니다

아울러 글로벌 시장 진출의 첫 단계로 유럽 시장에 대해 세계 50대 글로벌 제약사의 하나인 이탈리아의 Menarini사와 향후 5년간 해당 시장에서 약 1,500억원의 매출에 대한 독점 판매권 계약을 맺은 이후 지난 5월 유럽 CE인증을 획득하여 하반기 본격적인 유럽 출시도 앞두고 있습니다.

현재 당사는 이 외에도 여러 개의 대형 글로벌 업체들과 판매/개발 파트너십에 대한 논의를 진행 중에 있으며, 미주, 남미, 중국 등 타 지역에 대해 각 지역별 업체들과 별도로 판매 관련 협의를 진행 중에 있습니다.

다. 판매경로

라. 판매전략

웨어러블 펌프 사용자들은 그 연령층이나 요구 등이 매우 다양합니다. 또한 상시 착용하고있는 제품의 특성상 언제든지 사용자의 문제를 처리해줄 수 있는 서비스 인프라가 필요합니다. 한편 일회용 웨어러블 인슐린 펌프 제품들은 일반적으로 전문의의 권유와 처방을 통해 초기 채택이 이뤄지고 최대 4일 사용 후 폐기하는 소모성 의료기기의 특성상 혈압약이나 당뇨약처럼 정기적인 재처방이 이뤄지므로 당사 제품의 판매촉진을 위해서는 당뇨환자를 대하는 전문 의료인 위주의 교육 및 영업이 필수적입니다. 한편 해당 제품은 의료기기 위험도에 따른 등급이 국가나 지역별로 2등급(미국/유럽)에서 4등급(한국)까지 분류되고 있어서 정부 인증기관 등을 대상으로 제품인증 및 등록 등의 절차를 수행해야 합니다. 또한 미국과 유럽 대부분 국가들의 경우 소모성 웨어러블 펌프도 보험 적용이 가능하므로 보험기관 및 필요시 관련 정부기관들과 협의/협력하여 해당 제품에 대한 보험혜택을 확보해야 하고 이후에는 처방, 판매, 사후 보고 등에 요구되는 까다로운 서류처리 작업 등을 지속적으로 처리하는 능력 등이필수적입니다.

다양한 층의 사용자군 및 이해관계집단을 상대하고 그들의 니즈를 충족시키기에 충분한 영업 및 서비스를 제공하기 위해서는 많은 인력과 인프라가 요구됩니다. 당사의최대 경쟁사인 미국 Insulet사의 경우 많은 자금을 직접 투자하여 자체적인 영업 및 서비스 망을 구축했으나 이 때문에 가파른 매출 성장세에도 불구하고 2007년 상장 이래 최근까지 10년 이상 적자를 냈고 지난 2018년에야 비로소 최초로 흑자 전환한 바 있습니다. 당사는 이러한 사실을 주시하여 자체 투자의 최소화와 단시일 내의 흑자 전환에 우선순위를 두고 각 지역별로 이미 의료진, 정부, 보험, 환자 커뮤니티 등에 네트워크를 가지고 있는 당뇨 전문 유통사들을 활용한 판매 체계의 구축을 진행하고 있으며 최근 국내와 유럽의 총판 계약 완료 및 해외 다수 업체와의 협의 진행 등 많은 성과를 내고 있습니다.

(1) 국내 유통망 확보

지난 2017년 9월 휴온스 글로벌과 국내독점판매계약을 체결하였고, 지난 2021년 04월부터 국내 시장에서의 판매는 ㈜휴온스 공식 온라인몰 휴:온 당뇨케어 이오패치몰에서 진행하고 있습니다. 휴온스의 경우 이미 전국 각지에 완벽한 유통망을 갖추고 있을 뿐 아니라 약 20명에 달하는 대학/종합병원 전담인력과 약 400여명의 전국 영업팀이 구성되어 있어서 전국 각지의 주요 병원, 주요 당뇨전문 의료진들과의 네트워크가 존재합니다. 현재 판매는 온라인몰에서 진행하고 있지만 향후 휴온스의 유통망을 활용해 오프라인 영업을 전개할 수 있습니다. 또한 휴온스는 베트남, 러시아 등 현재 당사의 직접 진출 계획이 없는 5개 국가에도 유통망을 확보하고 있어서 향후 해외 진출 시 일부 특정 지역의 동반자로도 고려 중입니다.

(2) 글로벌 유통망 확보

휴온스 이외에도 당사는 글로벌 시장에서의 유통판매망 구축을 위한 작업을 지속적으로 진행하고 있으며 특히 지난 2019년 7월 31일에는 연 매출 36억유로에 이르며 세계 100여개 국가에 약 17,000여명의 직원을 거느리고 있는 유럽 내 최대 제약사 중 하나인 유럽의 Menarini사와 향후 5년간 약 1,500억원에 이르는 유럽 독점판매계약을 체결한 바 있습니다.

현재 세계 당뇨시장에 스마트 웨어러블 펌프 솔루션을 제공하고 있는 업체는 공식적으로도 3개 회사(Insulet, Roche, Terumo)에 불과합니다. 그 중 Roche사는 2018년 말부터 유럽일부지역에 출시하여 그 존재가 미미하고 Terumo사는 지난 2019년 4월 일본에서의 출시예정 발표 이후 아직까지 실제로 판매를 진행하지 않고 있습니다. 또한 무게에 있어서 당사나 Insulet사의 제품에 비해 무겁고 제품 자체가 여러 부품으로 나뉘어져 있어 매 사용시마다 조립해야 하는 번거움이 있는 점 등을 감안하면 실질적으로 수준 높은 혈당관리를 해주는 웨어러블 인슐린 펌프 업체는 Insulet 단 한 개사인 반면 시장에서의 웨어러블 인슐린 펌프에 대한 수요는 빠르게 증가하고 있고 실용적인 솔루션의 제공이 가능한 업체는 매우 제한적이어서 당사의 제품을 판매하고자 하는 파트너의 확보가 매우 용이하며 당사에 매우 유리한 공급자 우위 시장(Seller's market) 상황이 형성되어 있습니다.

이러한 환경에서 당사는 지난 2013년부터 유럽당뇨학회(EASD; European Association for the Study of Diabetes) 및 미국당뇨학회(ADA; American Diabetes Association)의 전시회에 출품하여 회사 및 제품을 홍보해 왔고, 이러한 꾸준한 홍보를 통해 이미 세계의 많은 당뇨전문기업과 의료진들이 당사의 브랜드 및 제품에 대해 익숙해져 있습니다.

당사는 그간 여러 곳의 글로벌 업체들과 판매협력에 대해 논의해 왔으며, 최근 한국 이후의 진출 목표시장을 유럽으로 확정하고 해당 지역의 유력 업체들 다수와 협의 끝에 세계 50대 제약회사 중 하나로 당뇨시장에 신기술 도입을 적극적으로 추진하는 진취적 마케팅 계획을 갖고 있고 유럽 시장 전역에 유통망을 갖추고 있으며 당사에 유리한 조건들을 제시한 Menarini사를 당사의 유럽 판매대행사로 선정하여 공급 가격 및 조건 등에 대한 상세협의를 마치고 유럽 독점공급계약을 체결하였습니다.

한편, 세계 최대의 인슐린 펌프 시장인 미주 지역으로의 진출을 위해서 수 개의 세계적 당뇨관련 업체들과 협의를 진행 중에 있습니다. 또한,  Menarini사 및 서부 유럽전체를 제외한 약 20개 주요 국가의 30여개 유통전문업체들과도 간헐적이지만 꾸준히 관계를 형성하여 각 지역별 판매 계약을 논의 중이거나 논의 가능한 수준에 도달해 있으며,  특히 당사의 제품이 국내 품목허가를 득한 지난 2019년 하반기 이후부터 높은 수준의 협업 논의를 지속하면서 단순 판매대행 이상의 협업 및 투자 등을 논의하고 있습니다.

(3) 초기 처방 의료진의 확보

새로운 의료기기의 경우 검증되지 않은 기기의 채택을 꺼려하는 의료시장의 특성상 초기 사용자 확보가 비교적 어려운 점을 감안하여 당사는 수 년 전부터 서울아산병원, 서울성모병원, 삼성서울병원, 분당서울대병원 등 국내 일부 주요 병원의 핵심 당뇨전문의료진들(KOL: Key Opinion Leaders)과 꾸준히 관계를 맺고 당사의 제품에 대한 홍보 및 교육 활동을 지속적으로 수행하면서 당뇨 KOL 의료진들의 당사 제품에 대한 거부감이나 의구심을 최대한 제거해 왔습니다. 그 결과 해당 의료진들의 당사 제품에 대한 관심이 제고되어 있을 뿐 아니라 모든 각 병원에서의 국내 임상시험을 약속 받았습니다. 이러한 본 의료진들은 협조적인 처방을 통해 초기 사용자층을 형성하여 시장내 점유율 확대 역할을 수행할 예정입니다. 특히 최근인 지난 2019년 3월 삼성서울병원의 주도로 췌장절제를 통해 당뇨화한 유인원에 대한 동물임상을 성공적으로 마치며 해당 의료진들의 신뢰감을 얻은바 있고 2021년 본격적인 국내시장 판매를 시작하기에 앞서 2020년 하반기 국내 2개 주요 대학병원들과 마케팅용 임상시험을 진행하여 당사 제품의 안정성을 다시한번 입증 받았으며 다른 한 개 병원과는 인공췌장 솔루션 관련임상시험을 진행하기로 했습니다.


(4) 관심 사용자 대상 홍보 및 사용 희망자 확보

상기 잠재 펌프 사용자층 중 특히 제1형 당뇨인은 새로운 기술이나 발전된 치료법에 대한 관심과 정보력이 높고 사용자 간의 정보 교류 역시 활발한 특징이 있는 바, 이러한 사용자층을 고객으로 확보하기 위해 소아당뇨협회, 대한당뇨병연합 등의 유관 비영리단체, 제1형 당뇨인들의 환우회 등과 꾸준히 관계를 맺고 수시로 당사 제품 등에대한 정보를 나누며, 관심 사용자의 데이터베이스를 구축하고, 잠재 사용자들을 초대하여 제품 기획에 대한 의견을 모아 제품 개발 시 이를 반영하는 등, 오랜 기간에 걸쳐 다양한 형태로 활발한 교류를 이어가고 있습니다. 제품 출시에 앞서 초기 제품 사용을 희망하며 당사의 대기자 리스트에 이름을 올린 잠재 사용자의 수가 수십명에 이르렀고, 대부분이 실제로 제품 출시 이후 구매까지 이뤄진 것으로 파악되고 있습니다

(5) 시장 선도 제품 개발 및 제품의 차별화

당사는 다양한 환자 니즈에 맞는 최적화된 제품의 개발을 목표로 하고 있습니다. 주입정확도, 안전장치, 사용 편의성 등 기본적인 니즈뿐 아니라, 인슐린 내성으로 인슐린 주입량이 많은 제2형 당뇨 환자를 위한 대용량 인슐린 펌프 개발 등 사용자 특성에 최적화된 제품 개발을 진행 중입니다.

아울러 웨어러블 인슐린 펌프에서는 Insulet사의 후발 주자로 시작하지만 웨어러블 인공 췌장, 특히 CGM 일체형 웨어러블 인공췌장에 있어서는 동시 또는 선행 개발하여 시장 선도 주자로서 위치를 확보하고자 합니다. 실제로 EOPatch의 경우 연속혈당센서 연동 및 인공췌장 알고리즘 연동 준비가 되어 있으며, 연속혈당센서 및 인슐린 펌프의 일체형 인공췌장개발에 필요한 CGM 센서 + AP알고리즘 + 웨어러블 인슐린 펌프 솔루션을 모두 확보하고 2024년 국내 출시를 목표하고 있습니다.

마. 수주상황

5. 위험관리 및 파생거래

가. 시장위험

시장위험이란 시장가격의 변동으로 인하여 금융상품의 공정가치나 미래현금흐름이 변동할 위험을 의미합니다. 시장위험은 환위험 및 이자율위험 두 유형이 위험으로 구성되어 있습니다.

1) 환위험 관리
연결기업의 기능통화인 원화 외의 통화로 표시되는 기타단기금융상품 등과 관련하여주로 USD의 환율변동위험에 노출되어 있습니다.

연결기업은 환위험의 최소화를 위하여 투기적 외환거래는 금지하고 있으며 연결기업의 환위험을 주기적으로 모니터링, 평가 및 관리하고 있습니다.

당기말 및 전기말 현재 기능통화 이외의 외화로 표시된 화폐성자산 및 부채의 장부금액은 다음과 같습니다.

당기에 적용된 평균환율 및 기말환율은 다음과 같습니다.

당기말 현재 다른 모든 변수가 일정하고 외화에 대한 원화의 환율 5% 변동 시 연결기업의 세전순이익에 미치는 영향은 다음과 같습니다.

2) 이자율 관리

이자율 위험은 시장금리 변동으로 인한 재무상태표 항목의 가치변동(공정가치) 위험과 투자 및 재무활동으로부터 발생하는 현금흐름(이자수익 및 비용)이 변동될 위험을의미합니다.

연결기업의 이자율 변동위험은 주로 변동금리부 조건의 예금과 차입금에서 발생하고 있습니다. 연결기업의 이자율 위험관리의 목표는 이자율 변동으로 인한 불확실성과 순이자비용의 최소화를 추구함으로써 기업의 가치를 극대화하는데 있습니다.

당기말과 전기말 현재 연결기업이 보유하고 있는 이자부 금융상품의 장부금액은 다음과 같습니다.

당기말과 전기말 현재 다른 모든 변수가 일정하다고 가정하면 이자율변동이 연간 세전손익에 미치는 영향은 다음과 같습니다.

나. 신용위험
연결기업은 금융상품의 당사자 중 일방이 의무를 이행하지 않아 상대방에게 재무손실을 입힐 신용위험에 노출되어 있습니다. 연결기업의 경영진은 신용위험을 관리하기 위하여 신용도가 일정 수준 이상인 거래처와 거래하고 있으며, 금융자산의 신용보강을 위한 정책과 절차를 마련하여 운영하고 있습니다. 회수가 지연되는 금융자산에 대해서는 반기 단위로 회수지연 현황 및 회수대책이 보고되고 있으며 지연사유에 따라 적절한 조치를 취하고 있습니다.

1) 당기말과 전기말 현재 연결기업의 신용위험에 대한 최대 노출정도는 다음과 같습니다.

2) 손상차손
당기말과 전기말 현재 현금및현금성자산과 기타단기금융상품등을 제외하고 상각후원가로 측정하는 금융자산의 연령 및 각 연령별로 손상된 채권금액은 없습니다.

다. 유동성위험
유동성위험은 만기까지 모든 금융계약상의 약정사항들을 이행할 수 있도록 자금을 조달하지 못할 위험입니다. 연결기업은 유동성위험을 관리하기 위하여 현금흐름 및 유동성계획 등에 대해 주기적으로 예측하고 이에 따른 대응방안을 수립하고 있습니다. 연결기업의 경영진은 영업활동현금흐름과 금융자산의 현금유입으로 금융부채를 상환가능하다고 판단하고 있습니다.

아래 표는 할인되지 않은 계약상 현금흐름에 근거하여 작성된 금융부채의 만기정보입니다.

① 당기말

② 전기말

라. 자본관리
자본관리의 주 목적은 연결기업의 영업활동을 유지하고 주주가치를 극대화하기 위하여 높은 신용등급과 건전한 자본비율을 유지하기 위한 것입니다.

연결기업은 최적 자본구조를 경제환경의 변화에 따라 수정하고 있으며, 이를 위하여 배당정책을 수정하거나 자본감소 혹은 신주발행을 검토하도록 하고 있습니다. 한편, 당기 중 자본관리의 목적, 정책 및 절차에 대한 변경사항은 없습니다.

연결기업의 당기말과 전기말 현재 부채비율은 다음과 같습니다.

6. 주요계약 및 연구개발활동

1. 경영상의 주요 계약

가. 판매계약


(1) 품목: EOPatch 및 ADM

1) 주식회사 휴온스

2) MENARINI DIGNOSTICS S.r.l.,

나. 라이센스인(License-in) 계약

(1) 전기삼투펌프

(2) 인공췌장 알고리즘

(3) 마케팅 및 컨설팅

다. 공동개발 및 협업

2. 연구개발활동

가. 연구개발활동의 개요

당사는 가스발생이 없는 전기삼투펌프를 기반으로 한 인슐린 웨어러블 펌프 개발을 위하여 2011년부터 연구를 시작하여 현재는 EOPatch라는 제품을 출시하여 판매를 하고 있으며, 후속 모델로 EOPatchX 및 EOPani를 추가 개발하고 있습니다. 이와 관련하여 자회사 주식회사 파미오를 설립하여 웨어러블 펌프를 활용하여 주입하기 위하여 비인슐린 약품을 개발하고 있습니다.
또한 웨어러블 펌프에 연속혈당측정 시스템을 결합한 인공췌장을 연구개발하기 위하여 Nephria Bio, Inc.,를 설립하여 해당 제품의 상용화에 힘쓰고 있습니다.
당사는 해당 연구개발을 통하여 인슐린의 통합관리시스템을 개발하여 환자에게 보다나은 서비스를 제공하여 당뇨병 환자에 삶의 질 향상에 도움이 되고자 합니다.

나. 연구개발 담당조직

(1) 연구개발 조직 개요

당사는 국내 본사 업무총괄과 미국 지사 CTO 체제로 연구개발을 주도하고 있습니다국내 본사의 경우 업무총괄 산하에 개발1본부, 개발2본부, SW본부 및 품질본부가 편재되어 있습니다. 개발1본부는 EOPump 모듈에 적용되는 핵심 소재인 멤브레인 및 전극의 연구와 개발이 주 업무입니다. 또한 EOPump 모듈 개발과 이와 연계된 약물주입기의 동작 메커니즘, 제품(약물주입기, 컨트롤러)의 조립 구조 및 형상을 설계하고 개발합니다. 개발2본부는 제품의 HW 부분(회로, 무선통신, 제어, 센싱 등)을 개발 및 연구하고 있습니다. SW본부는 제품의 SW 프로그래밍과 인공췌장에 필요한 알고리즘 포팅 및 UI 시나리오 구현 등의 업무를 담당하고 있습니다. 또한 품질본부 내 Compliance팀은 연구개발본부와 협력 및 미국 지사 CTO 공동 관리 하에 국내외 허가에 필요한 인증 및 임상시험 실무를 담당하고 있습니다.

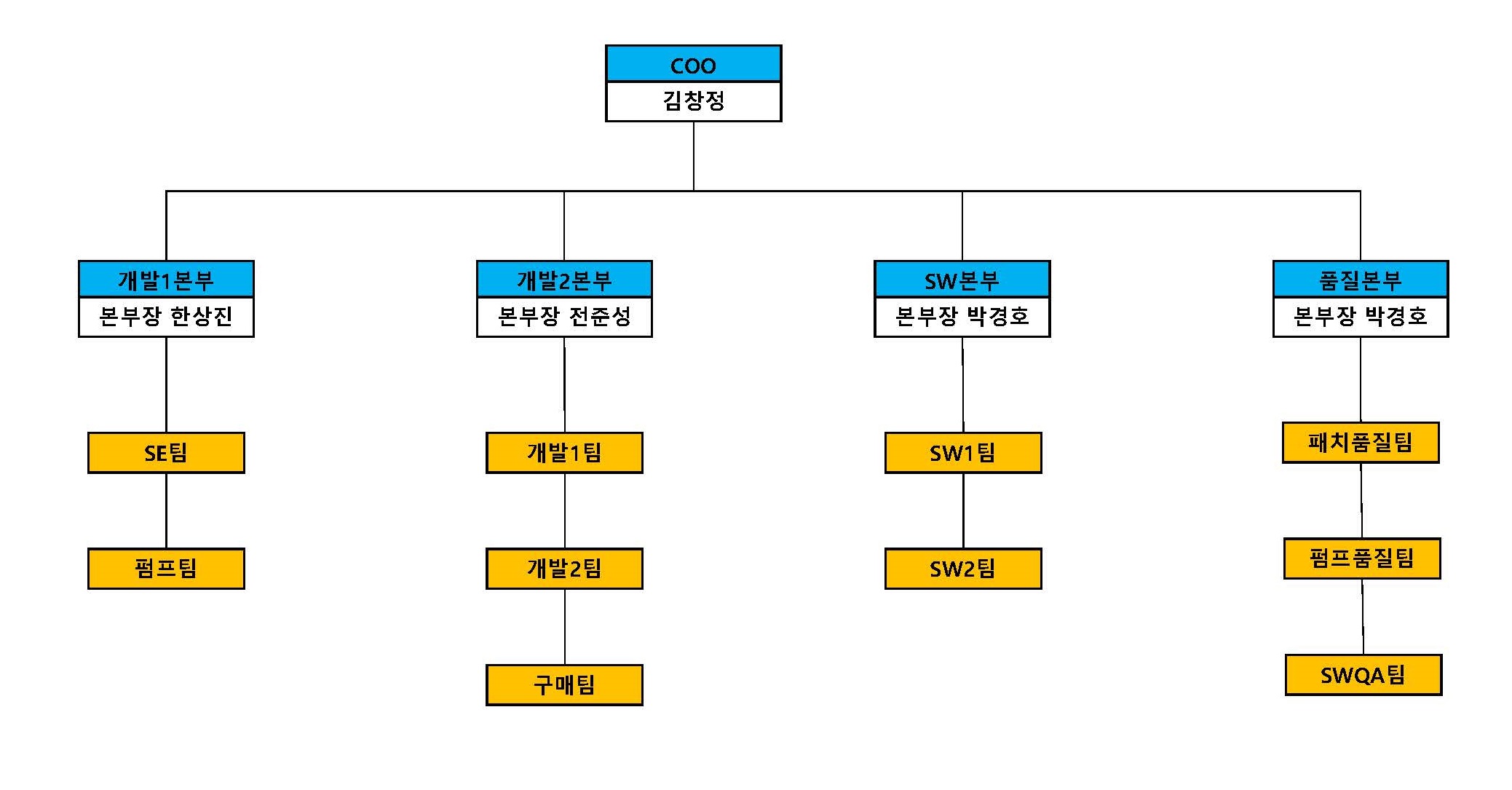

[연구개발조직도]

미국 지사 CTO(Chief Technology Officer)는 FDA, CE 등의 각종 해외 인증 및 임상시험 업무 등을 관리하면서 인공췌장에 필요한 핵심 기술인 주입 알고리즘과 센서 연계 기능 등의 해외 현지 기술 개발 및 임상 프로토콜 개발 업무를 수행하고 있습니다.산하 VAS(Value-Added Service) 개발팀이 있어 본사 SW 개발팀과 연계하여 클라우드 솔루션, 서버 솔루션 등의 소프트웨어 인프라 분야 등을 개발 중에 있습니다.

(2) 연구개발인력 현황

당사는 웨어러블 인슐린 펌프 및 인공췌장을 개발하는 기업으로서, 영위하는 사업의 특성상 인력이 당사의 핵심 자산이자 경쟁력이라고 볼 수 있습니다. 본 보고서 제출기준일 현재 당사의 본사 직원수는 120명(미국 자회사 8명 포함)으로, 이 중  전문 연구개발인력은 박사급(수료 포함) 6명, 석사급 7명 등 총 61명으로 구성되어 연구개발에 역량을 집중하고 있습니다.

다. 연구개발비용

라. 연구개발실적

(1) 연구개발 진행 현황

(가) 핵심 요소기술 연구개발 실적

1) 핵심 기술 개발: 웨어러블 펌프 구동부

웨어러블 일회용 인슐린 주입기를 만들기 위해서는 소형, 경량, 저전력, 저가, 고출력의 정밀한 구동부(펌프)가 필요합니다. 일반 인슐린 펌프 제품에 주로 사용되는 소형 구동장치인 stepper motor의 경우 기본적으로 금속성 부품이므로 무거운데다가 작동시 매우 높은 순간최대전류(약 250mA)에 의한 전압 강하현상으로 인해 배터리 사용시간이 제한적이며 Stepper Motor외에도 Driver IC, Encoder IC등 고가의 부품으로 구성되기 때문에 일회용 제품에 사용하기에는 적합하지 않습니다.

미국 Insulet사가 2005년에 OmniPod라는 제품을 출시하면서 '일회용 웨어러블 인슐린 펌프'라는 장르를 만들어낸 이래 지금까지 구동부를 포함한 주입기 전체를 일회 사용 후 폐기할 수 있을 정도로 저가의 주입기로서의 모든 성능을 만족시키는 구동방식은 Insulet의 SMA(Shape Memory Alloy; 형상기억합금)가 유일했습니다. SMA는 가열시 SMA의 길이가 수축하는 성질을 이용한 구동장치로 가열에 따르는 소모에너지 및 순간최대전류값이 매우 높아 배터리 효율성이 낮으며, 조립공정이 매우 까다로워 대량생산시 자동화가 어려운 문제가 있습니다.

이에 비해 당사의 구동체인 EOPump와 이를 구성하는 핵심 기술인 저전력형 전기삼투펌프는 구동시의 요구 전류가 낮아 소모에너지도 적으며 간단한 구조로 가격이 저렴하여 1회용 펌프에 적용 가능할 뿐만 아니라 자동화에도 매우 적합한 구조입니다. 가벼운 배터리 몇 개로 며칠을 신뢰성 있게 작동하여 정확한 양의 약물을 체압과 주입부 부근에 형성되고자 하는 응고막 등을 이기는 높은 압력으로 수천번씩 반복해서 주입해줄 수 있는 소형, 경량의 주입구동부를 저가로 구현해내는 몇 안되는 뛰어난 구동 기술 솔루션이며, 현재까지 유일하게 상용화되어 있던 Insulet사의 SMA 방식에 비해 최대치 전력소모가 크게 낮아 배터리 효율성이 훨씬 좋아 현재 경쟁력있는 제품의 구현이 가능할 뿐 아니라 향후 웨어러블 제품이 발전할수록 경쟁사에 비해 작고 가벼운 신제품을 전개하기에도 유리한 위치에 있습니다.

(나) 웨어러블 주입기 시스템용 소프트웨어 개발

(다) 웨어러블 인공췌장 시스템 핵심 요소 기술

1) 웨어러블 인슐린 펌프

웨어러블 인공췌장을 개발하기 위한 수준의 웨어러블 인슐린 펌프는 현재 자사의 EOPatch 외에는 Insulet의 Omnipod Dash, Roche의 Solo Pump(68 x 40 x 15), Terumo의 Medisafe With(78 x 40 x 19) 등 3종 밖에 없습니다. 웨어러블 인슐린 펌프는 Medtronic에서도 2,000억원 이상을 투자하고도 개발에 실패한 바 있는 것으로 알려졌으며OmniPod에서 2005년 제품 출시 후에도 아직까지 거의 시장을 독점할만큼 개발하기 매우 어려운 기술입니다.

웨어러블 제품으로 만들기 위해 소형, 저전력, 고출력의 운동 메커니즘을 만들어야 하는데 일반 스텝 모터로는 작게 만들기 어렵습니다. Insulet의 OmniPod는 SMA(형상기억합금; Shape Memory Alloy)를 사용하여 기어를 돌리는 방식을 사용했으며 자사는 EOPump(전기삼투펌프)를 사용하여 펌프를 동작시킵니다. Roche나 Terumo의경우 스텝 모터를 사용하는 것으로 예상되는데 이로 인하여 크기 및 무게가 커져 웨어러블 제품으로서의 상품성이 떨어지는 단점이 있습니다.

2) 연속혈당계 센서(CGM)

연속혈당계 센서(CGM)는 국내에는 제조업체가 없으며 세계에서도 소수의 회사만 제조,판매하고 있습니다. 당사는 CGM에 대한 자체 기술을 보유하고 있지는 않으나 CGM 업체와의 기술 제휴를 통해 인공췌장을 위한 CGM 기술을 확보하고 있습니다.

당사는 연속혈당센서 업계의 리더인 DexCom사와 MOU를 체결하여 해당사의 센서와의 연계 및 이를 기반으로 하는 인공췌장 솔루션 개발에 대한 협업을 진행중에 있으며 2021년 식약처에 허가용 임상을 위한 IDE가 승인 되었으며, 2022년 해당 센서를 기반으로 하는 분리형 웨어러블 인공췌장 임상시험을 진행할 예정으로 있습니다.

아울러 당사의 유럽 판매대행사가 될 유럽의 Menarini사와 협업하고 있는 WaveForm사 역시 최근 연속혈당센서의 상용화를 발표한 바 있어서, 해당 연속혈당계 센서와 자사의 EOPatch의 연계 및 관련 공동개발 제품 등에 대해 논의 중에 있습니다.

3) 인공췌장(AP) 알고리즘

센서에서 입력된 혈당값을 기반으로 인슐린 주입량 및 주입 패턴 등을 자동 조절해 주는 인공췌장 알고리즘은 많은 임상 데이터를 통하여 검증할수록 안전하고 정확할 수 있습니다. 자사는 2018년 1월에 해당 분야에서 가장 임상시험 데이터가 많은(30만시간) TypeZero사의 알고리즘을 라이선스를 통하여 인공췌장 알고리즘 기술을 확보하고 있습니다.

(2) 정부과제 수행 실적

마. 연구개발 계획

(1) 중.장기 연구개발 방향

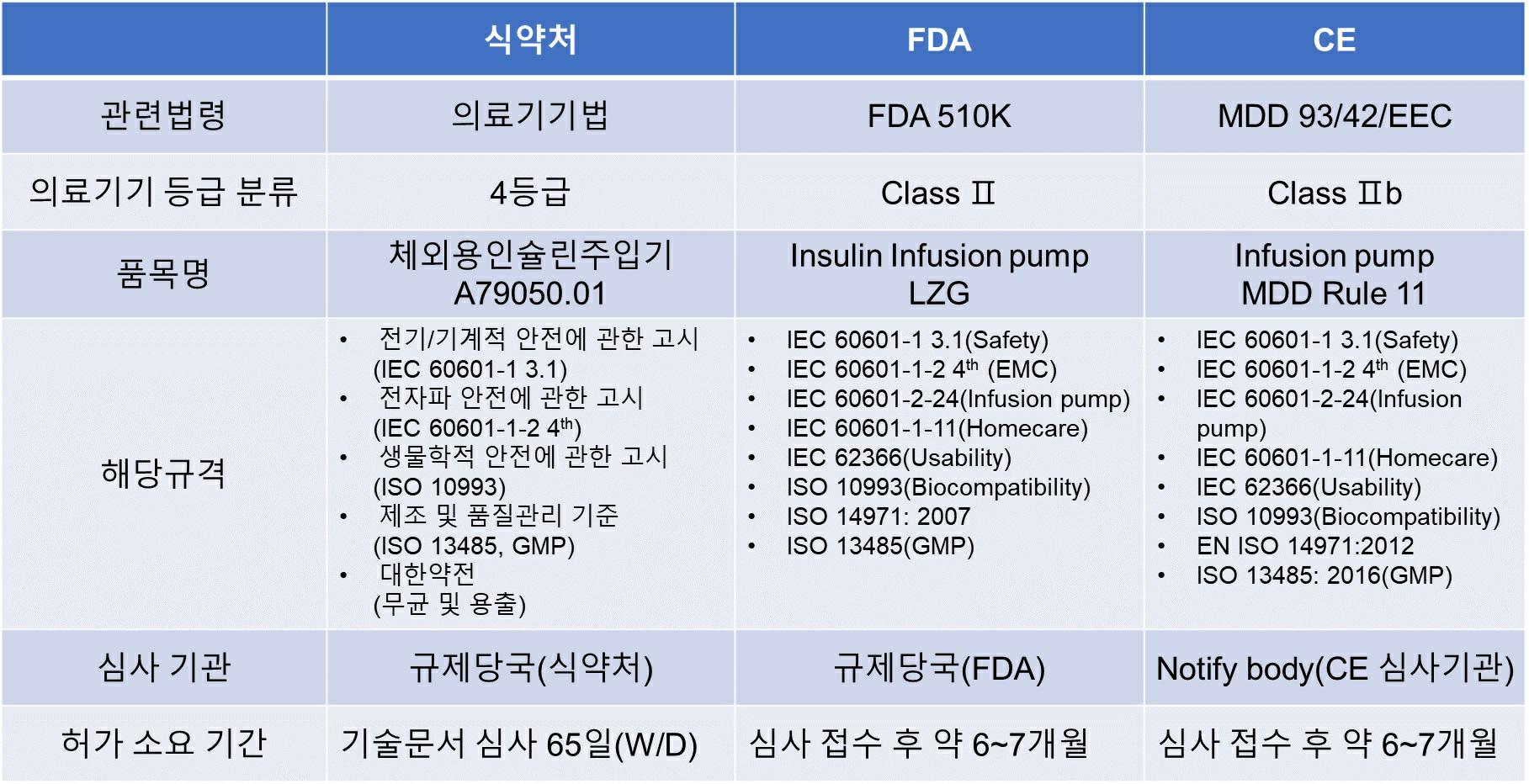

당사가 식약처로부터 인증받은 제품은 IEC 60601-2-24라는 약물주입기에 보편적으로 적용되는 핵심 규격이 적용된 것으로 이를 통해 당사는 다른 대상 약물로 확장 가능한 기반 플랫폼 기술을 확보하였다고 볼 수 있습니다. 현재는 당뇨 분야에 집중되어 인슐린을 주입하는 웨어러블 인슐린 펌프 제품화에 초점을 두고 있지만 이미 호르몬제, 모르핀 등 대상 약물 다변화를 통해 웨어러블 주입기 제품으로의 시장 확대를 꾀하고 있습니다.

당사의 '저전력형 고성능 전기삼투펌프' 플랫폼 기술은 다양한 약물 주입분야 및 유체 전달 분야에 활용될 수 있으며, 신제품 개발 사이클이 매우 긴 의료기기의 특성과 보수적인 시장의 성향 등을 감안하여 '첫 상용 제품의 안착→ 해당 제품의 재활용 (1단계 확대안)→ 해당 제품의 소규모 개량 (2단계 확대안)→ 차세대 약물 주입기 제품 추가 (3단계 확대안)→ 신시장용 제품 추가 (4단계 확대안)'이라는 점진적 제품 전개를 계획하고 이미 많은 부분을 실행 중에 있습니다.

(가) 1단계 확대안: 기존 제품의 재활용

일회용 웨어러블 주입기의 적용이 가능한 피하주사용 약물 후보군이 많아 당사는 위 1단계 확대안에 따라 기존 EOPatch 제품의 하드웨어 사양을 변경 없이(컬러, 로고 변경 등 소소한 변경 제외) 그대로 사용하고 컨트롤러의 소프트웨어만 변경하면 적용 가능한 약물군들을 우선적으로 파악하였고 자회사 파미오를 통해 현재 다양한 후보군 업체들과 논의가 진행 중에 있습니다.

(나) 2단계 확대안: 현 제품의 개조

동시에, 당사는 위 전략의 2단계인, EOPatch 제품의 사양 변경을 최소화하여 그 적용분야를 넓힐 수 있는 기회를 계속 탐색하고 있으며 그 1차적인 목표물은 제2형 당뇨군을 위한 신제품 개발입니다. 기존 제품인 EOPatch는 주로 제1형 당뇨용이며, 제2형 당뇨인들은 기본 인슐린 요구량이 제1형 환자들에 비해 큰 경우가 많습니다.

아울러 2형 당뇨 환자군은 평균연령대가 높아 기기의 사용이 쉬워야 합니다. 이러한 사용자층을 위해 EOPatch의 현 사양에서 최대 용량만을 늘리고 컨트롤러의 메뉴를 크게 단순화하여 제2형 당뇨인 전용 제품을 내놓는 것을 구상하고 있습니다. 본 제품은 비교적 기술적 요구가 크지 않으므로 빠른 시일 내의 개발이 가능할 것으로 보여져서 당사의 연구팀은 현재 그 다음 전략 단계, 즉 새로운 주입 방식의 개발에 더 많은 투자를 하고 있습니다.

참고로 약물 주입량을 3ml로만 늘리는 경우에도 기 언급한 모르핀 응용분야 등에서 손 쉽게 추가 시장 확대가 가능할 것으로 보이며(일본 및 미국의 파트너사가 이미 관심 표명) 현재 미처 분석되지 않은 많은 신규 웨어러블 약물주입 분야에도 기회가 있을 것으로 생각됩니다.

1) 일체형 웨어러블 인공췌장 (EOPani) 개발

2) 제2형 당뇨인을 위한 웨어러블 인슐린 주입기 개발

3) 3단계 확대안: 주입 방식의 다양화

4) 3단계 확대안: 일회용 인공췌장 솔루션

(2) 소프트웨어 연구개발 방향

위 논의된 하드웨어 제품 위주의 중.장기 연구개발 못지 않게 당사의 장기적 성공에 중요한 것이 소프트웨어 제품의 개발입니다. 현재 의료 시장은 커넥티드 서비스와 인공지능을 기반으로 한 스마트 디지털 케어 방향으로 발전하고 있는데 이러한 서비스는 사용자의 데이터를 반드시 필요로 하고 있으며 이는 모든 사용자 데이터의 발생 포인트에 위치하고 해당 데이터를 모을 수 있는 웨어러블 기기 업체에게는 커다란 신사업 기회가 되고 있습니다. 당사는 IT 강국인 우리 나라의 개발 환경과 이러한 시장의 추세를 잘 활용하여 해외 선진국의 주요 경쟁사들보다 더 발빠르게 해당 시장에 제품을 출시하고, 이를 통해 세계 선두 의료기기 업체로서의 위상을 확립해 나아갈 수 있을 것으로 믿고 있습니다.

가) EOMapp

나) EOBridge 기반 U-Health 솔루션 개발

7. 기타 참고사항

 가. 산업분석

당사의 전기삼투펌프 기술은 플랫폼 기술로 다양한 분야의 약물주입기에 적용 가능하나, 본 보고서에서는 현재 당사가 중점을 두고 있는 당뇨 시장 및 인슐린 펌프 관련시장에 대해서만 기술하였습니다.

(1)  시장의 특성

(가) 당뇨병

당뇨는 혈액 내에 정상보다 증가된 포도당이 소변을 통해 배출되는 질환으로, 환자의체내에서 인슐린을 조절하는 기능이 둔화하거나 인슐린 분비 기능을 일부 혹은 전부 상실하여 세포의 기본 에너지 공급원인 혈당을 조절하기 어려워지는 질병입니다. 당뇨병은 근본적인 치유가 되지 않아 지속적으로 치료와 관리가 필요한 대표적인 만성 소모성 질환 중 하나이며, 인슐린감수성, 인슐린분비 또는 이러한 두 가지 모두의 결함으로 발생하는 고혈당을 특징으로 하는 대사 장애 증후군입니다.

전 세계적으로 당뇨 인구(20세~79세)는 2019년 기준 약 4.63억명(전체 인구 중 9.3%)이며, 지속적인 증가 추세를 보이고 있고(2017년 4.25억명, 전체 인구 비중 8.8%)2030년에는 25% 증가한 5.78억명, 2045년에는 51%가 증가한 7억명(전체 인구 중 10.9%)까지 늘어날 것으로 예상되고 있습니다.(출처: IDF, IDF Diabetes Atlas - 9th ed, 2019)

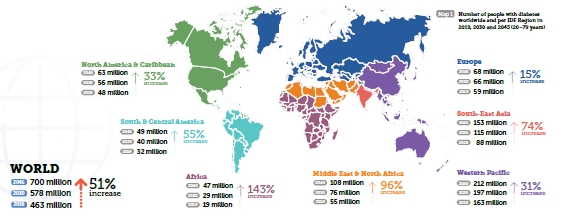

2019-2045 글로벌 당뇨인구(20세~79세) 증가 전망

이러한 당뇨환자에게는 지나치게 혈당이 높은 고혈당 현상과 그 반대로 지나치게 혈당이 낮아지는 저혈당 현상이 자주 나타나게 되는데 고혈당의 경우 발생 당시에는 정신혼미, 구토, 탈수현상 및 혼수상태를 유발할 수 있고 장기적으로는 시력이나 신경계, 혈관계 장애 및 심부전증, 뇌졸증, 심장마비 등의 합병증을 유발하여 사망에도 이를 수 있으며 저혈당의 경우 정신혼미나 혼절, 심한 경우 사망할 수도 있습니다.

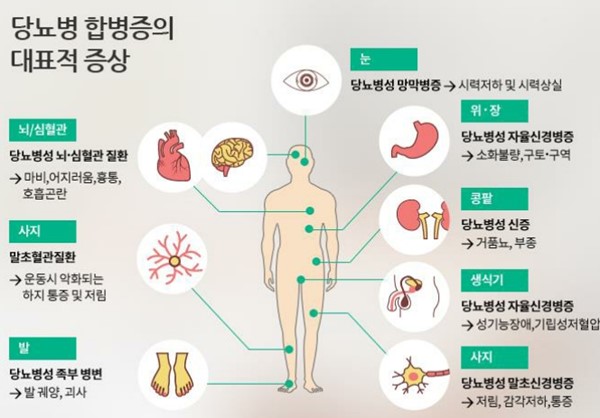

[다양한 합병증을 유발하는 당뇨병]

(출처: Hewlett Packard Enterprise, 한국투자증권 산업분석 헬스케어,2019)

당뇨병 치료 방법의 경우 약제로는 경구용 혈당강하제와 인슐린이 있는데 전 세계적으로 당뇨 인구 중 약 10%는 인슐린 투입이 필요한 것으로 추정됩니다.

<인슐린>
제1형 및 제2형 당뇨병 환자에서 사용되는 치료제로서 인슐린의 필요성은인슐린 분비와 인슐린 저항성에 따라 결정됩니다. 제1형 당뇨병 환자는 췌장 세포가 파괴되어 인슐린 분비를 하지 못하기 때문에 췌장 전체 또는 췌장 섬을 이식받지 않는 이상 반드시 영구적으로 인슐린을 투여 받아야 하며 제2형 당뇨병 환자도 많은 경우 시간이 지남에 따라 췌장 베타세포의 기능이 감소하기 때문에 인슐린을 필요로 하게 됩니다.

<인슐린 주입기>
인슐린은 경구용이 없어 반드시 피하 주사로 주입되어야 하며 인슐린 주입기는 주사기, 인슐린 펜, 일반 인슐린 펌프 및 웨어러블 인슐린 펌프 등으로구성됩니다. 인슐린을 필요로 하는 환자가 많기 때문에 인슐린 주입기 시장도 큽니다. 인슐린 주입기 시장 규모는 전 세계적으로 2016년 기준 $10.2B에서 2025년 $20.9B으로 약 8.6% CAGR로 증가될 것으로 예상됩니다. (※출처: Transparency market research, Global Insulin Delivery Devices Market: Intense Research on Diabetes Management Supports Growth, 2018)

당뇨병은 통상적으로 제1형당뇨와 제2형당뇨로 나뉩니다.

<제1형당뇨>
췌장장애로 인해 인슐린 분비가 전혀 되지 않아 모든 제1형 당뇨인은 평생 투여가 반드시 필요합니다. 인슐린 의존도가 매우 높기 때문에 펌프도 많이 사용하는 환자군으로서 인슐린 등 약제나 펌프 등의 주입기술에 대한 관심이 높으며 이에 따라 사용자간 정보교류도 매우 활발한 사용자들이 다수입니다. 제1형 당뇨로 인한 신규 인슐린 펌프 사용자 중 상당수는 18세 미만의 소아 당뇨인들이며 경쟁사인 Insulet사의 경우전체 사용자의 약 70%가 제1형 당뇨인으로 파악됩니다.

20세 미만 소아나 청소년기에 주로 발병하여 흔히 소아당뇨로 알려져있기도 하지만 최근 비만으로 인한 소아당뇨(제2형 당뇨) 인구가 늘어나 소아당뇨는 제1형 당뇨와 구분되는 것이 맞습니다. 대부분의 1형 당뇨 환자는 하루에 수 차례 인슐린을 투여(식후 및 기저 인슐린 보충을 위해 3~4회 피하주사)하거나 지속적 피하 주입(Continuous Subcutaneous Insulin Infusion, CSII)으로 인슐린을 투여해야 합니다(※출처: 대한당뇨병학회 가이드라인).

선진국의 경우 1형 당뇨인 비율은 전체 당뇨인구의 7~12%에 해당하는데, 특히 유럽과 북미 지역의 구성비가 높은 편입니다. 미국 질병통제예방센터(CDC)에서 2020년 발행한 National Diabetes Statistics Report에 의하면 미국에만 약 160만명의 제1형 당뇨인이 있으며 이 중 약 20만명은 20세 미만인 것으로 확인됩니다.

중진국 및 후진국의 경우 정확한 비율을 추산하기 어려우며, 국내는 2017년 기준으로 약 30만명에 전체 인슐린 사용 당뇨인 중 약 4만8천명이 1형 당뇨인 해당하는 것으로 확인됩니다.(출처: 보건 의료 빅데이터 개발시스템).

한편 전 세계 20세 미만 1형 당뇨 인구는 약 111만명으로 추정되며 연간 신규 환자는 약 13만명 수준으로 파악됩니다.

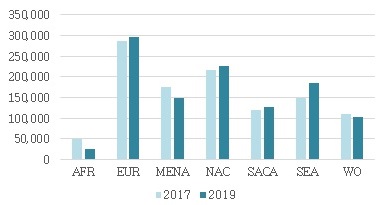

[20세 미만 제1형 당뇨인구 현황]

(출처: IDF, IDF Diabetes Atlas - 8th ed. 2017, 9th ed, 2019)

<제2형 당뇨>
일반적으로 주위에 많이 보이는 당뇨로, 과음, 과식, 운동부족 등 여러 가지 이유로 췌장의 인슐린 분비가 원활하지 않거나 몸이 인슐린을 제대로 활용하지 못하는 질병입니다. 주로 중년층 위주로 많이 발병했으나 최근 초기발병 연령이 낮아지고 있는 추세를 보이고 있는데 그 가장 큰 이유는 성장기 비만에 있는 것으로 알려졌습니다. 보통 제2형당뇨의 초기에는 운동이나 식이요법, 경구용 약 등으로 질병관리가 가능하나 증상이 심해지면 경구용 약과 인슐린을 병행하거나 인슐린을 주요 관리제로 사용하게 됩니다. 국내의 경우 약 500만명의 당뇨인이 있으며 이 중 약 30만명이 인슐린을 맞고 있는 것으로 알려져 있습니다.

주로 성인층의 만성대사질환질병으로 나타나는 제2형 당뇨의 경우 유병기간이 길어질수록 췌장의 베타세포 기능 저하로 인하여 인슐린 투여 환자가 증가하게 됩니다. 경구용 혈당강하제 복합 요법으로 혈당조절에 실패한 경우 인슐린 치료를 시작해야 하며 HbA1c가 9% 이상이면서 증상적 고혈당이 있는 환자의 경우 현재 사용중인 혈당강하제 반응 여부에 관계없이 인슐린 치료를 시작해야 하고 (※출처: AACE 가이드라인) 일반적으로 초기에는 하루 1회 인슐린을 주입하나(기저용 인슐린) 증상이 심해지는 경우 제1형 당뇨인처럼 매일 여러 차례 인슐린을 투여해야 합니다. (기저 인슐린 및 식사 인슐린) 제2형 당뇨는 당뇨병 중 가장 흔한 유형으로 전체 당뇨인 중에서 약 90% 정도의 비율을 차지하고 있습니다.(※출처: IDF Diabetes Atlas - 9th ed, 2019)

제2형 당뇨의 특수한 형태로 임신성 당뇨가 있는데 보통 임신 후 4~5개월에 발병하며 발병 초기에는 경구용 약을 주로 처방받으나 임신 말기 3~4개월 정도의 기간 중에는 인슐린을 사용해야 하는 경우가 많으며 이 경우 일반적으로 출산시까지 급격히 인슐린 의존도가 높아지다가 해산 후 정상을 회복하는 특징이 있으며 최근 고령 임신으로 이러한 임신성 당뇨의 유병율이 늘어나는 추세입니다. 전 세계적으로 2019년에 약 16%의 여성이 임신 중 고혈당을 경험하였으며 그 중 약 84%는 임신성 당뇨에 기인하는 것으로 추정하고 있으며 (출처: IDF, IDF Diabetes Atlas - 9th ed, 2019), 특히 고령출산의 비중이 급격히 높아지고 있는 국내의 경우 매년 약 16,000건의 임신성 당뇨가 발병하고 있습니다.

(나) 인슐린 및 인슐린 주입기

당뇨병은 그 병세가 깊어질수록 관리가 까다롭고 어려워집니다. 혈당은 섭취하는 음식의 종류와 양, 운동량, 스트레스, 기타 질병의 상태 등 많은 변수의 영향을 수시로 받는데 인슐린을 사용하는 환자의 경우 이러한 혈당을 적정 수준으로 관리하기 위해 하루에도 여러 차례 수시로 인슐린 양이나 음식 섭취를 조절해야 합니다. 심각한 합병증을 예방하기 위해 혈당을 밀착 관리하고자 하루에도 수차례 인슐린 주사를 맞는 환자들은 과다한 인슐린 주입으로 인해 저혈당의 위험에 더 많이 노출되는 경향도 있습니다. 지속적인 혈당의 관리는 많은 시간과 노력이 필요하며 본인은 물론 주위의 가까운 가족들에게도 심각하게 영향을 미칩니다.

인슐린의 경우 아직 경구용이나 피부를 통해 흡수되는 형태가 존재하지 않으며 반드시 피하주사 형태로 주입해야 합니다. 현재 이러한 인슐린의 주입 방식은 크게 두가지가 있는데, 그 하나는 주사기 형태의 주입기를 사용하는 것이고 다른 하나는 인슐린 펌프를 사용하는 것입니다.

인슐린 주사기는 가장 일반적으로 사용되고 있는 방법으로 환자는 바늘을 이용하여 피를 채취해 혈당계(BGM: Blood Glucose Meter)로 혈당을 잰 후 이에 알맞은 인슐린 양을 측정하여 피하로 주사하는 방식인데 이러한 방식의 인슐린 주입은 환자의 불편과 부정확한 인슐린 주입을 유발하므로 이를 개선하는 방향으로 인슐린을 카트리지에 미리 채워 정확한 용량을 주사할 수 있는 인슐린 펜으로 발전해 왔습니다. 하지만 이전의 주사기처럼 매일 여러 번 인슐린 주입을 해야하는 번거로움은 해결되지 못하였습니다.

이후 주사 횟수를 줄일 수 있는 일반형 인슐린 펌프와 패치형 웨어러블 인슐린 펌프가 개발되었는데 일반형 인슐린 펌프는 보통 손바닥에 올릴 정도의 크기에 벨트나 주머니에 보관하며 기다란 주입선이 달려 복부에 주입하는 형태이면서 인슐린과 주입선 등만 교체하여 수년간 재사용 가능하나 초기 비용이 수백만원이 넘어 부담스러운 문제가 있으며 패치형 웨어러블 인슐린 펌프는 작고 가벼워서 주입선이 없는 형태로 주입기 전체를 몸에 부착하고 통상 3일 이내에 주입기를 교체하는 방식입니다.

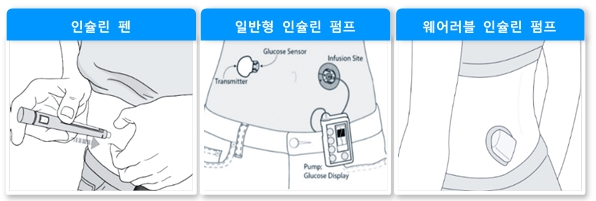

[인술린 주입기 종류]

인체가 필요로 하는 인슐린에는 크게 두 가지 형태가 있습니다. 인슐린은 기초대사에필요한 체내의 당을 하루 내 조금씩 꾸준히 처리해주는 기초 인슐린(basal)과 식사나간식 등으로 갑자기 많은 당이 들어오는 경우나 그 외의 이유로 고혈당이 발생하는 경우 이를 처리해주는 식사 인슐린(bolus)으로 구성되어 있습니다. 펜주입기는 일반적으로 기초대사용이며 한번 맞으면 장시간(보통 12~24시간)에 걸쳐 조금씩 지속적으로 효과를 내는 basal전용의 지속성 인슐린(long-acting insulin) 펜과 bolus전용의 속효성 인슐린(fast-acting insulin) 펜 등 2종류로 구성되어 있으며 basal용 인슐린은하루 1~2차례, bolus용 인슐린은 식사나 간식 때 그리고 그 외에 고혈당이 보일 때에수시로 맞게 됩니다. 반면 인슐린 펌프를 사용하는 경우 속효성 인슐린만을 사용하며 basal용으로는 매우 적은 양을 지속적으로 꾸준히 주입해 주고 식사 시 등에는 한꺼번에 많은 양을 주입하는 형태로 기초 및 식사용 인슐린 요구를 충족시키게 됩니다. 펌프를 사용하는 경우 basal이나 bolus의 양을 수시로 정확하게 조절할 수 있으므로 펜 주입기에 비해 정상인의 췌장에서 분비하는 것과 더 가까운 형태의 인슐린 주입이가능해집니다.

(다) 인슐린 펌프

인슐린 펌프 사용을 고려하는 당뇨인들은 모두 하루 여러 번 인슐린을 투여해야 하는MDI 환자군(MDI: Multiple Daily Injections)들입니다. 통상 제1형 당뇨인들은 췌장의 인슐린 분비기능을 완전히 상실하여 모두 MDI군인 반면, 인슐린을 투여해야 하는 제2형 당뇨인들 중 많은 환자들은 아직 췌장이 어느 정도의 인슐린 분비 기능을 갖고 있어서 하루 1~2회 정도의 기초대사 관련 인슐린만 맞으면 됩니다. 그러나 이들 중에도 중증 당뇨인들은 MDI군이 되며 이러한 환자분들은 인슐린 펌프의 사용을 고려하게 됩니다. 인슐린 펌프는 펜 등의 일반주입기를 사용하는 것에 비해 여러 가지 장점이 있는데 하루에도 수차례 몸을 찔러야 하는 통증과 번거로움이 없어지고 훨씬 더 정확한 양의 인슐린 주입이 가능하며 일반적으로 펜에 비해 HbA1c(당화혈색소, 장기적인 혈당관리의 지표로 활용됨)의 수치가 개선되고 식사나 운동 등 일상생활의 변화에 훨씬 더 유연한 대처가 가능하며 극단적인 저혈당의 경우가 감소하는 등의 예가 그런 것들입니다.

(라) 인슐린 펌프 산업의 연혁

1963년에 배낭형태로 처음 소개된 인슐린 펌프는 그 불편함과 높은 가격 등의 이유로70년대 80년대까지도 극히 소수의 특수한 경우에 한정적으로 사용되어 오다가 1990년대 중반 이후에 들어서야 일상 생활에 큰 불편을 끼치지 않을 정도의 크기와 무게 신뢰성을 확보하여 미국을 중심으로 사용이 확대되기 시작하였습니다. 1996년 당시로서는 획기적인 펌프 제품을 소개한 미국 Minimed사의 MiniMed 500 시리즈 펌프는 상업적으로 성공한 첫 인슐린 펌프로 기록되고 이 회사는 2001년 Medtronic사에 합병되어 현재까지 해당사의 인슐린 펌프 브랜드로 남아 있습니다. 한편 패치형으로 몸에 부착하고 3일간 사용하다가 버리는 일회용 웨어러블 인슐린 펌프가 시장에 소개된 것은 2005년 미국 Insulet사의 Omnipod제품이 처음이었으며 현재까지도 실질적으로 세계 유일의 상용 일회용 웨어러블 인슐린 펌프입니다.

(마) 인슐린 펌프 수요 변동요인

전 세계적으로 당뇨인구는 증가 추세에 있으며 최근 들어 선진국을 중심으로 이전까지 제2형당뇨인에게는 중증으로 발전하기 전까지 인슐린 처방에 소극적이었던 내분비과 의사들이 이러한 패턴에서 벗어나 선제적으로 이를 처방하는 경향을 보이고 있습니다.

또한 타 인슐린 주입기 대비 인슐린 펌프를 이용한 혈당관리의 장점이 꾸준히 알려지고 있어서 향후 인슐린 펌프 시장은 지속적으로 확대되어 나갈 것으로 보이며 특히 이 경우 일반형 인슐린 펌프 대비 웨어러블 인슐린 펌프 시장은 편리성 등에 힘입어 더욱 빠른 속도로 성장할 것으로 예상됩니다.

당뇨병은 완치가 없는 만성질환이어서 인슐린 펌프를 사용하는 환자군들은 대부분 이를 지속적으로 사용하는 경향이 있습니다. 일반형 인슐린 펌프 사용자 중에는 수영이나 격렬한 운동 시 상황에 따라 일시적으로 펌프를 떼고 펜주입기를 사용하거나 일정 기간 펜주입기를 사용하다가 다시 펌프를 사용하는 경우가 많지만 웨어러블 펌프는 방수 기능이 있고 운동 및 격렬한 활동 시에도 큰 불편을 주지 않는 장점으로 인해상시 사용이 가능합니다. 따라서 웨어러블 펌프의 사용자들은 해당 제품을 중도에 사용을 포기하는 turnover 율이 연 10% 미만인 것으로 알려져 있습니다.(Insulet IR자료, 2016)

계절적인 측면에서 볼 때 연중 꾸준한 수요를 보이는 편이나 미국 등 의료보험이 사유화되어 있는 국가에서는 매년 초 의료보험 플랜을 바꿀 수 있는 제도가 일반화되어있어서 연말에 기존 의료보험이 허락하는 한도 내에서 제품을 최대한 구매하고 연초에는 새로운 보험회사의 플랜으로 변경하는 경우가 많아 펌프 공급업체의 매출이 매년 4/4분기에 최대치를 기록하는 경향이 있습니다.(Insulet annual report, 2018)

(바) 인슐린 펌프 규제환경

인슐린 펌프 자체는 위험한 제품이 아니어서 타입별(일반형, 웨어러블형) 구분 없이 미국 및 유럽의 대부분 국가에서는 2등급 의료기기로 분류되지만 대상 약제인 인슐린 자체가 과다 주입시 사망까지 이를 수 있는 위험물이어서 일부 국가에서는 3등급이나 4등급 기기로 분류되기도 합니다(한국은 4등급으로 분류). 아울러 의료기기의 특성상 공급업체는 FDA나 식약처 등 감독기관의 엄격한 관리를 지속적으로 받으며 인허가에 소요되는 기간은 국내와 FDA/CE 간에 다소 차이가 있습니다.

[국가별 의료기기 허가 제도]

위의 도표에 나열된 바와 같이 인슐린 펌프는 국제전기표준회의(International Electrotechnical Commission, IEC) 및 국제표준화기구(International Organization for Standardization, ISO)와 같은 단체를 통해 국제적으로 통용되는 전자 의료기기 표준규격이 존재합니다. 그러므로 국내 규격으로 일단 승인을 받으면 해외의 경우 대상 국가가 채택하고 있는 일부 상이한 규격만 보완해서 인허가를 받을 수 있고 이를 통해 시장 다변화를 꾀할 수 있습니다. 당사의 일회용 웨어러블 인슐린 펌프는 이미 식약처로부터 2019년 6월에 품목허가 획득을 통해 상용화 단계의 제품 표준기술을 확보하였으므로 일부 상이한 규격을 보완하여 유럽(CE) 및 미국(FDA) 등으로 시장 확대 예정입니다.

(사) 연속혈당센서와 인슐린 자동 주입 (인공췌장) 솔루션의 등장

인슐린을 사용해야 할 정도의 중증 당뇨인들에게 혈당 관리는 매우 중요한 일상 생활의 일부입니다. 혈당을 조절하기 위해서는 수시로 본인의 혈당이 어느 정도 수준인지를 파악해야 하는데, 이에 가장 보편적으로 사용되는 도구가 혈당계 혹은 혈당측정기(BGM)입니다. 혈당측정기는 일반적으로 당(Glucose)과 반응하는 효소가 도포된 일회용 스트립과, 스트립 상의 효소가 당과 반응하면서 일어나는 전기적 신호의 변화를감지하고 이를 표시할 액정장치로 이뤄지고, 사용자는 혈관이 몰려 있는 손가락 끝을일회용 멸균침으로 찔러 소량의 피가 나게 한 후 이를 스트립 상의 효소 부위에 묻혀 기기 상에 표시되는 혈당 수치를 읽게 됩니다.

이러한 혈당측정기는 보편화되어 있지만 피를 내는 당시의 순간적 혈당만 알 수 있기때문에 최적의 혈당 관리를 위해서는 매 식사 전후에 그리고 몸에 이상이 느껴지면 언제든 수시로 혈당을 확인해야 되므로 하루에도 여러 차례 손가락을 찌르는 고통을 감수해야하며 측정 시점 이외의 시간에는 혈당이 어떻게 변하고 있는지 알 수가 없는등의 불편함이 있습니다. 특히 당뇨인들 중에는 수면 중에 혈당이 급격히 변하는 경우가 많은데 이러한 '야간혈당'을 추적하는 것은 거의 불가능합니다.

이러한 불편함을 해소해주는 솔루션이 연속혈당센서(CGMS; Continuous Glucose Monitoring sensor; CGM이라고도 함)입니다. 연속혈당센서는 일반적으로 당과 반응하는 효소가 도포되어 체내에 삽입되는 필라멘트와 그 필라멘트 상의 효소가 체내의 혈당과 반응하여 만들어내는 전기적 신호를 읽는 전자회로부로 구성된 웨어러블 센서 및 이와 무선으로 연결하여 데이터를 받고 이를 화면에 표시해 주는 수신기로 구성되는데 최근에는 이러한 수신기를 스마트폰의 앱으로 대체하는 경향이 있습니다연속혈당센서의 센서부는 한번 착용하면 통상 7일~10일정도 연속으로 사용하고 버리게 되는 소모품인데 본 센서를 착용하고 있는 동안에는 착용자의 혈당이 어떻게 변하고 있는지 실시간으로 연속 확인이 가능합니다.

[미국 medtronic사 연속혈당센서(좌)와 dexcom사 수신기(우)]

이렇게 센서를 이용하여 혈당의 연속적 측정이 가능해지면서 자연히 연속혈당센서와인슐린 펌프를 연계하여 사용자의 간섭 없이도 혈당을 자동 조절할 수 있는 '인공췌장'의 구현이 이론적으로는 가능하게 되었습니다. 그러나 체내 인슐린의 반응 정도와행태가 모든 사용자마다 상이하고 인슐린 과다 주입시 저혈당으로 쇼크가 오거나 심지어 목숨을 잃을 수 있고 과소 주입시 고혈당으로 쇼크가 올 수 있는 등 위험요소가 많아 이러한 '인공췌장'을 개발하는 데에는 많은 시간이 걸렸습니다. 세계 최초로 연속혈당센서가 상용화된 해가 1999년인데 2015년에야 비로소 저혈당시에 인슐린 주입을 차단해주는 기초적 수준의 인공췌장 제품인 Medtronic사의 MiniMed640G라는 제품이 세계 최초로 상용화 되었고, 2017년에는 당사에서 고혈당과 저혈당의 조절이 모두 가능한 본격적 인공췌장 솔루션 MiniMed670G라는 제품이 출시되면서 당뇨치료의새로운 지평을 열었습니다. 이 제품들은 웨어러블 센서와 일반형 인슐린 펌프로 이뤄져 있습니다.

[세계최초의 본격적인 인공췌장 솔루션인 medtronic사의 minimed 670g]

2018년 상반기에 Medtronic사의 작은 경쟁업체인 미국의 Tandem사가 MiniMed640G와 유사한 저혈당시 인슐린 주입차단 기능을 구현하여 임상시험을 성공적으로 마쳤다는 소식이 있었고, 2018년 7월 이의 시험판매를 FDA에서 승인하면서 인공췌장 시장에서도 경쟁구도가 이뤄지기 시작했습니다. 그러나 Medtronic사의 제품이나 Tandem사의 제품 모두 일반형 인슐린 펌프 기반의 솔루션이므로 인슐린 펌프가 갖고 있는 사용상의 불편함은 그대로 남아 있습니다. 이 이후의 발전단계는 웨어러블연속혈당센서와 웨어러블 인슐린 펌프가 연계되는 웨어러블 인공췌장 솔루션이 될 것으로 예상되나 아직까지 전 세계적으로 이러한 웨어러블 인공췌장이 상용화되지는못하고 있습니다.

(2) 시장 규모 및 전망

(가) 국내외 시장규모 추이

1) 인슐린 주입기 시장

인슐린은 경구용이 없어 반드시 피하 주사로 주입되어야 하는데 인슐린 주입기는 주사기, 인슐린 펜, 일반형 인슐린 펌프 및 웨어러블 인슐린 펌프 등으로 구성됩니다. 세계적으로 당뇨 인구 중 약 10%는 인슐린 투입을 필요로 하는 것으로 알려져 있는데 미국에는 약 740만명의 인슐린 사용 인구가 있으며(출처: American Diabetes Association, Diabetes Care 2018 June) 한국에서는 약 30만명의 환자가 인슐린을 사용하고 있습니다.(출처: 대한당뇨병학회, Diabetes Fact Sheet in Korea 2018)

시장연구기관 Global Market Insights에 따르면 인슐린주입기 시장은 2018년 129억달러에서 2025년 200억달러로 연평균 6.5% 성장할 것으로 전망됩니다. 이 보고서에 언급된 2018년 129억달러를 기준으로 6.5%의 연평균 성장률을 이용하여 계산한 최근의 연도별 인슐린 주입기 시장 규모는 아래와 같습니다.

(출처: Global market insights, Global Insulin Delivery Devices Market: Aug, 2019)

또한 'Variant Market Research'의 보고서에서는 세계 인슐린 주입기 시장 규모를 2024년까지 연평균 8.9%의 높은

이를 것으로 예측하였습니다.

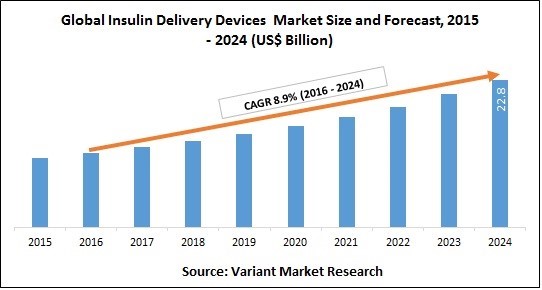

[세계 인슐린 주입기 시장 규모 (2015~2024)]

(출처: Variant Market Research, "Insulin Delivery Devices Market", 2017.09)

이처럼 조사 기관에 따라 시장의 규모나 성장 속도 등에 약간의 이견을 보이지만, 인슐린 주입기 시장이 현재 110억달러 이상의 규모를 형성하면서, 매년 6.5~8.0% 안팎의 비교적 빠른 속도로 꾸준히 성장하여 2025년경에는 약 200억달러 안팎의 시장을 형성하게 될 것으로 전망하는 데에는 공통된 의견을 보이고 있습니다.

2) 인슐린 펌프 시장

세계 인슐린 펌프 시장은 2016년 42억달러에서 2025년까지 95억달러까지 연평균 9.8% 성장할 것으로 예측하고 있습니다. 특히 미국 시장은 2017년 약 29억달러로 전 세계 인슐린 펌프 시장의 50% 이상을 차지하고 있습니다.

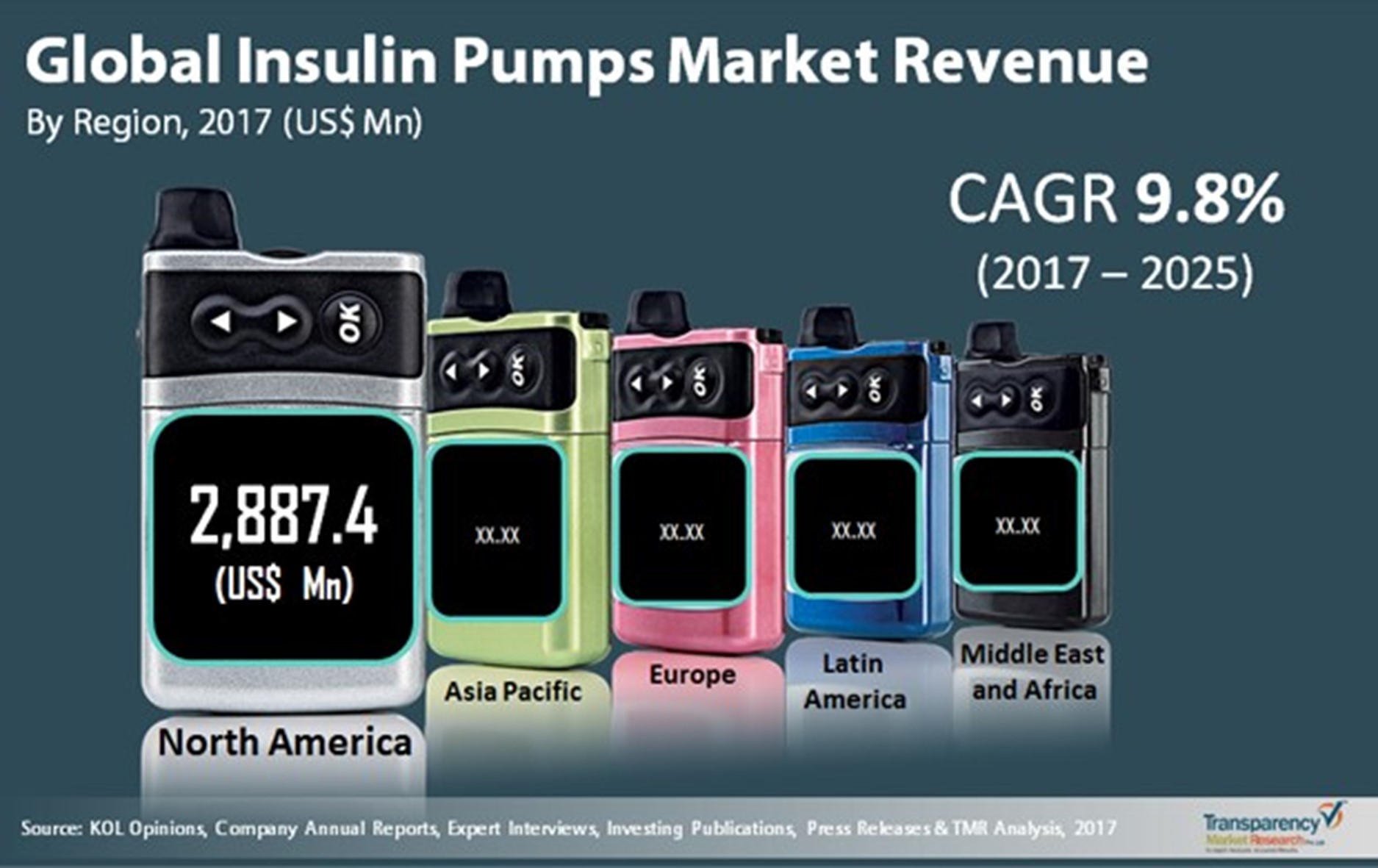

[세계 인슐린 펌프 시장 규모]

(출처: Transparency Market Research Apr. 2019)

다른 보고서에서는 2023년까지 인슐린펌프 시장이 85억달러로 성장할 것으로 예측하였으며 이 중 일회용 (웨어러블) 인슐린펌프가 약 44.3% 차지할 것으로 예측하였습니다.

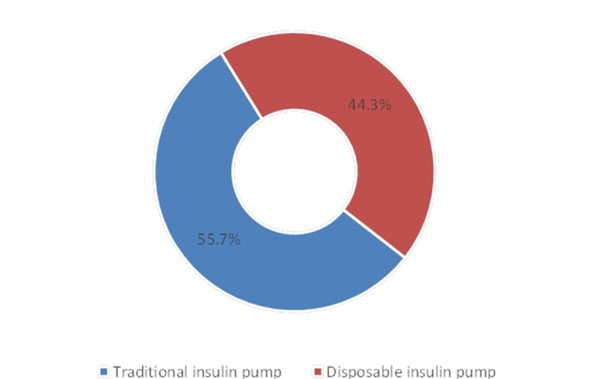

[인슐린 펌프별 시장 점유율 비교]

(출처: Insulin Pump Market Size, Share, Future Trends, Top Key Players and Business Overview Till 2023. Medgadget. 08/2019)

웨어러블 인슐린 펌프(Tubeless insulin pump) 시장만 검토한 보고서에서는 2019년 4.78억달러에서 2024년까지 16.8억달러로 연평균 22.8% 성장할 것으로 예측하였습니다.

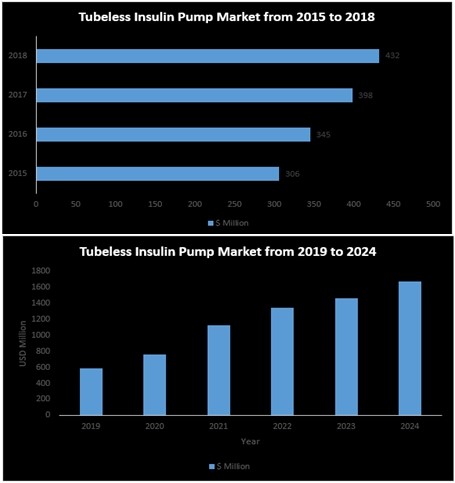

[웨어러블 인슐린 펌프 시장 성장 추이 및 전망]

(출처: Tubeless Insulin Pump Market - Analysis and Forecast (2016-2024) - by Component, by Distribution Channel, by Geography. 11/2018)

실제로 웨어러블 인슐린 펌프 시장은 전체 인슐린 펌프 시장의 성장속도보다 훨씬 더 가파릅니다. 최근까지 전 세계적으로 웨어러블 인슐린 펌프를 공급하고 있는 업체들은 미국의 Insulet, Valeritas 그리고 유럽의 Cellnovo가 전부였으며 이들 중 실질적으로 이 시장을 독점하고 있는 Insulet의 경우 2015~2019년까지 연평균 약 31%의 빠른 성장세를 보이고 있습니다.

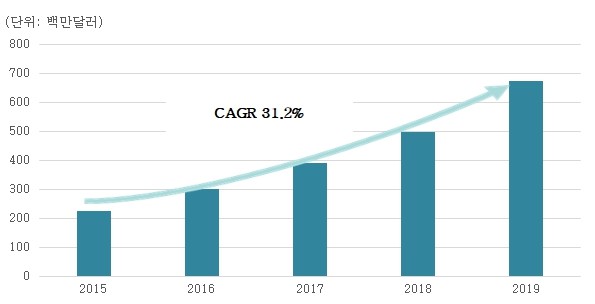

[웨어러블 인슐린 펌프 매출 추이]

(출처: Insulet annual report, 2015~2019)

한편 인슐린 펌프에 건강보험이 일반적으로 적용되고 있는 미국 및 유럽 등에 비해 2020년부터 보험적용이 시작된 국내 시장에서는 대한당뇨병학회의 자료에서 언급된 인슐린 사용자 30만명의 대부분이 펜주입기나 일반 주사기를 사용하는 것으로 판단됩니다. 국내 인슐린 펌프 사용자의 대부분은 일반 인슐린 펌프 제품을 사용하고 있으며, 당사는 2020년 3분기 펌프용 인슐린 제품 사용량을 바탕으로 약 12,366명 정도에 이르는 인슐린 펌프 사용자가 있을 것으로 추산하고 있습니다. 아직 국내에는 웨어러블 펌프가 판매되고 있지 않고 해외로부터 웨어러블 펌프를 개인적으로 수입하여 사용하는 숫자는 극히 미미하므로 국내 인슐린 펌프 사용자 대부분이 일반형 인슐린 펌프를 사용하고 있는 것으로 판단됩니다.

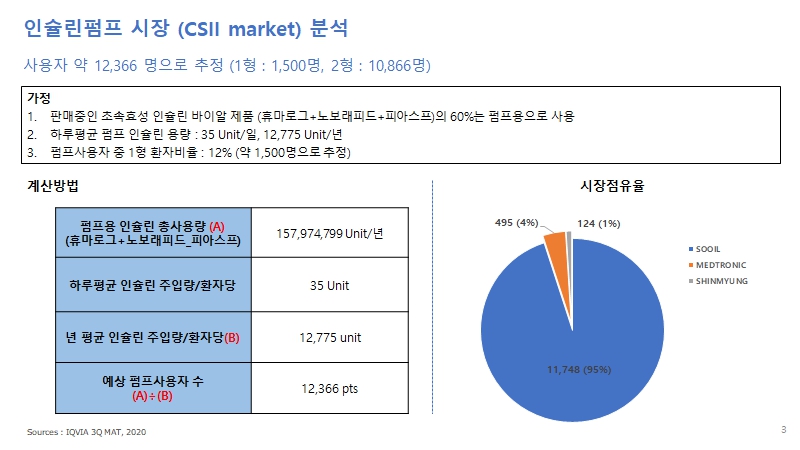

[국내 인슐린 펌프 시장 규모 추정]

인슐린 펌프 시장 분석

인슐린 주입기 시장의 일부이자 향후 또 다른 성장동력이 될 것으로 예상되는 인공췌장 시장은 세계적으로 실질적으로 판매되고 있는 솔루션은 단 2개가 있습니다(Medtronic사의 Minimed 670G와 Tandem사의 Control-IQ).

The Insight Partners, Feb 25. 2019 보고서에 따르면 인공췌장 시장은 2017년 $481.8M에서 2025년까지 연평균 20.9% 성장하여 $2.17B 시장을 형성할 것으로 예측하였습니다.

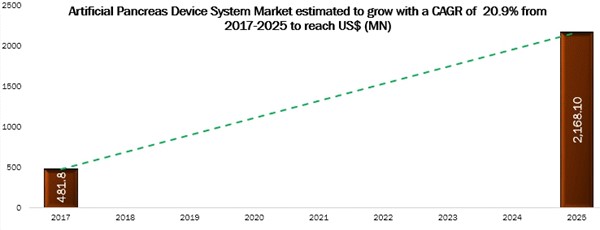

[인공췌장시장 성장 전망]

(출처: The Insight Partners; Artificial Pancreas Device System Market Estimation Introducing Future Opportunities with Highest Growth at 20.9% by 2025. 01/2019)

그러나 주요 인공췌장 플레이어들의 제품 판매 추이를 면밀히 분석하면 이러한 전망치는 다소 보수적이라는 것을 알 수 있습니다. 2017년 Medtronic사가 출시한 MiniMed670G 제품은 2019년 4분기 기준 실제 사용자가 23.7만천명 이상입니다(출처: Medtronic Earning Presentation, Feb. 2020). MiniMed670G의 기기의 정가는 약 $7,000 수준이지만 다양한 프로모션으로 판매되기 때문에 실제 기기 판매에 의한 매출은 정확히 추산하기 어렵습니다. 다만 CGM 및 주입기 등 월 소모품 비용이 약 400달러 정도이기 때문에 소모품으로 인한 매출만으로도 2024년 예상되는 시장 규모를 훨씬 넘긴 10억달러(2019년 기준) 이상될 것으로 예측되며, 2020년부터 유럽 판매가 본격화되기 때문에 2025년까지 30억달러 이상 매출 달성이 가능할 것으로 예측됩니다

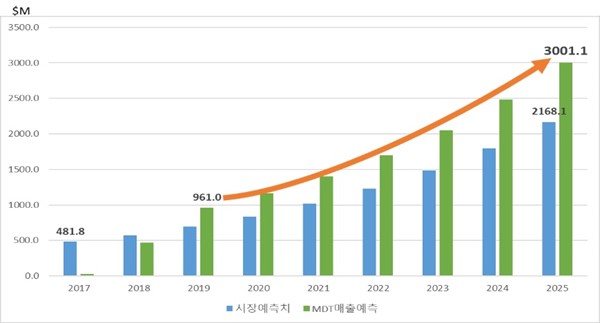

[인공췌장시장 시장예측치 및 MDT 매출 예측치]

(출처: 1. Medtronic IR (2017. Q4~2020. Q3) : MiniMed670G 실사용자 수 기반 소모품비용 예측치,
2. The Insight Partners; Artificial Pancreas Device System Market Estimation Introducing Future Opportunities with Highest Growth at 20.9% by 2025. 01/2019)

나. 경쟁현황

(1) 경쟁 상황

(가) 인슐린 펌프 시장의 경쟁 형태

세계 인슐린 펌프 공급업체로는 일반 펌프 제품에 Medtronic, Roche, Tandem 등의 업체가 있고 패치형 인슐린 펌프는 Insulet, Roche, Terumo, Valeritas 등의 4개사가 있습니다. 의료기기 업계의 선두주자인 Medtronic사는 웨어러블 펌프 제품이 없지만전 세계 일반형 인슐린 펌프 시장 전체의 약 60% 정도를 점유하고 있는 과점적 업체입니다. 웨어러블 펌프는 약 20만명이 사용하고 있는 것으로 파악되고 있어 사용자 수 기준으로 전체 인슐린 펌프 시장의 15% 정도를 점유하고 있으나 웨어러블 펌프가일반형 인슐린 펌프에 비해 빠른 속도로 그 사용자 수를 늘려가고 있어 향후 일반형 인슐린 펌프 사용자를 빠르게 대체할 것으로 전망됩니다.

1990년대 중반 현대적인 인슐린 펌프를 가장 먼저 개발하고 판매했던 Minimed사를 합병한 Medtronic사는 타 경쟁사보다 먼저 본 시장에 진출한 선발자의 우위를 지금까지 성공적으로 유지하며 타 경쟁사를 압도하는 영업력으로 인슐린을 처방하는 많은 의료진들 대상의 밀착 영업을 통해 시장을 수성하고 있는데 Medtronic사보다 뒤 늦게 시장에 진입한 Roche사나 Johnson&Johnson사 등 글로벌 대형 제약사들도 이러한 아성을 깨지 못하고 있습니다.

(나) 인슐린 펌프 시장의 진입장벽 및 기회

현재 인슐린 펌프 사용자의 대부분은 미국과 유럽에 분포하는데 통상적으로 인슐린 펌프의 비용에 의료보험 적용으로 개인의 비용부담이 적으므로 가격적인 차별화보다제품의 성능과 사용성, 소모품 구매의 용이성, 애프터서비스 등, 비가격적 요소들이 펌프 구매시 더 중요한 고려 사항인 바 조밀한 영업망을 갖고 있어서 소모품 구매가 용이하고 애프터서비스 망이 타 경쟁사보다 양호한 Medtronic사의 제품을 선호하는 경우가 많고 이미 제품에 대한 교육에 익숙한 의료진과 사용에 익숙해진 기존 사용자들을 타 제품으로 전환시키는 것도 쉽지 않아서 자본력이 큰 전통 대형제약사들도 점유율을 좀처럼 올리지 못하고 있습니다. 실제로 Johnson&Johnson사는 지난 2017년 북미 인슐린 펌프 시장에서의 철수를 발표하고, 해당 제품을 사용하고 있던 약 9만명의 사용자들이 Medtronic 제품으로 이동할 수 있도록 조치한 바 있습니다.

그러나 지난 10여년간 이러한 시장 구조에 유의미한 변화를 준 업체들이 있는데 그 중 하나가 뒤 늦게 시장에 일반형 인슐린 펌프 제품으로 진입한 벤처회사 Tandem사이고 다른 하나는 세계 최초로 웨어러블 인슐린 펌프를 출시한 Insulet사입니다. 2011년 첫 FDA 인증을 받은 Tandem사의 제품은 일반형 인슐린 펌프로는 최초로 펌프에 컬러 터치스크린을 적용하여 이 전까지 모든 펌프 작동이 버튼으로 실행되던 본 시장에 유의미한 사용자 편의성의 개선이라는 변화를 가져왔습니다. 이미 스마트폰의 컬러 터치스크린에 익숙해 있었던 사용자들은 이러한 변화를 적극적으로 받아들였으며그 결과 경쟁사 대비 상대적으로 열악한 영업조직과 적은 마케팅 비용, 낮은 브랜드 인지도 등의 어려움을 극복하고 미국 시장 내에서만 불과 5년여의 기간동안 약 70,000명이 넘는 신규 사용자들을 확보했습니다.

이러한 Tandem사보다 시장에 더 크고 근본적인 변화를 준 업체는 2005년에 웨어러블 제품을 내놓은 Insulet사입니다. 웨어러블 인슐린 펌프라는 새로운 장르의 시장을 개척했고 펌프가 소모품이 될 수 있다는 새로운 개념을 도입한 Insulet사는 성능보다 편의성이 얼마나 더 중요한지를 확연히 보여줬습니다. 그 전까지의 인슐린 펌프 시장은 사용자의 편의성보다는 기기의 성능에 많은 초점이 맞춰져 있었습니다. 1ul의 해상도로 인슐린을 주입했던 인슐린 펌프 제품들은 발전을 이루면서 0.5ul, 0.1ul 등으로 그 해상도를 높여갔으며 그러한 미세량을 3% 주입오차로 주입하는지 2% 주입오차로 하는지가 중요한 마케팅 메시지를 이뤘습니다. Insulet사는 이러한 시장에서 1ul해상도로 주입시 5%의 주입오차를 보이는 펌프를 소개했고 시장은 이렇게 큰 주입오차에도 불구하고 웨어러블이라는 장점에 즉각 반응하여 2009년 출시 후 4년만에 미국 인슐린 펌프 시장에서 10%의 점유율을 보였고 그 3년 후인 2012년 20%, 그리고 2017년 30%로 계속 확대되고 있으며 이제 시장에서는 실질적으로 Medtronic사와 마지막까지 경쟁하게 될 업체로 손 꼽히고 있습니다.

(다) 웨어러블 인슐린 펌프 시장의 진입장벽

이러한 Insulet사의 성공에 자극받은 많은 크고 작은 의료기기 회사들이 웨어러블 인슐린 주입기의 개발을 시도하지만 지금까지 데이터 관리가 가능한 일회용 웨어러블 펌프의 상용화에 성공한 업체는 형상기억합금을 이용한 Insulet사가 유일합니다. 웨어러블 인슐린 패치 펌프를 만들기 위해서는 매우 작은 사이즈 및 저전력에 마이크로리터 단위의 정밀 컨트롤이 가능해야 하고 인체 배압을 이기고 주입할 수 있는 높은 압력과 안정성을 확보해야 하며 1회용에 적합한 낮은 가격의 구동부가 필요합니다. 일반 인슐린 펌프에 사용되는 모터를 사용해서는 작은 사이즈에 1회용으로 만들 수 없으며 가격적인 이슈를 해결하기 위해 모터 등의 본체를 재활용하고 약물저장부 등만 교체하는 타입으로 개발하려는 시도가 있었으나 연결 부위의 취약점 및 방수 등의문제로 대부분 실패하고 있습니다.

예를 들어 Cellnovo라는 회사의 경우 왁스가 녹으면 부피가 약 15% 정도 변하는 성질을 이용한 왁스모터를 그리고 Debiotech이라는 회사는 MEMS를 이용한 펌프를 개발하는 등 많은 업체들이 각기 독특한 형태의 구동부를 개발, 적용하고자 했지만 모두 실패했습니다. 현재 웨어러블 시장에서 Insulet사를 제외하면 Roche사 및 Terumo사가 일회용이 아닌 일반 펌프용 모터를 사용하여 매 교체시마다 사용자가 부품들을 재조립해야 하는 방식의 제품을 그리고 Valeritas사가 사용자가 수동으로 스프링을 작동시켜 구동하는 단순구조의 제품을 공급하고 있을 뿐입니다. 심지어 세계 최대의 의료기기 회사인 Medtronic사도 자체 인력을 구성하여 수 년간 웨어러블 펌프를 개발하였으나 많은 자금을 투자하여 수 년간 끌어오던 해당 제품의 개발을 2014년 포기합니다. 그만큼 웨어러블 인슐린주입기는 기술적인 진입 장벽이 높은 시장입니다.

일반 인슐린펌프에 많이 사용되는 Stepper Motor를 사용하는 웨어러블 인슐린 펌프 제품을 시도하는 업체 역시 존재하는데 이 경우 모터 등 구동부 및 회로부분을 재활용하고 배터리와 약물저장부 등을 교체하는 타입의 reusable(재사용) 방식을 적용하고 있습니다. 이러한 방식을 채택하는 경우 사용자가 조립해야 하는 부품의 수가 많아져서 사용성이 떨어지는 문제도 있지만 약물저장부 교체시마다 구동부의 shaft(밀대)가 원상태로 복구되어야 하며 배터리 등 전원이 분리되어야 하는 구조상의 한계 등으로 인해 안정적이고 안전한 웨어러블 제품을 만들기가 까다롭습니다.

Insulet사가 2005년에 OmniPod라는 제품을 출시하면서 '일회용 웨어러블 인슐린펌프'라는 장르를 만들어낸 이래 당사가 경쟁제품을 출시하기 이전까지 구동부를 포함한 주입기 전체를 일회 사용 후 폐기할 수 있을 정도의 저가에 주입기로서의 모든 성능을 만족시키는 구동방식은 Insulet사의 SMA(Shape Memory Alloy; 형상기억합금)가 유일했습니다.

SMA는 가열시 SMA의 길이가 수축하는 성질을 이용한 구동장치로 가열에 따르는 소모에너지 및 순간최대전류값이 매우 높아 많은 배터리를 필요로 하며, 조립공정이 매우 까다로워 대량생산시 자동화가 어려운 문제가 있습니다. 이에 비해 당사의 구동체인 EOPump는 구동시의 요구 전류가 낮아 소모에너지도 적으며 간단한 구조로 가격이 저렴하여 1회용 펌프에 적용 가능할 뿐만 아니라 자동화에도 매우 적합한 구조입니다.

평가 항목	Stepper Motor (Roche)	SMA Actuator (Insulet)	EOPump (EOFlow)
구동부  이미지	(roche)	(insulet)	(eoflow)
Battery	Zinc Air 1개 (1.2V)	LR44 3개(4.5V)	LR44 2개 (3.0V)
전류소모	250mA	150mA	10mA
1회  작동시간	6ms	100ms	1,600ms
구동회로	3X Booster 회로  PWM Current driver 회로	Current Limiter 회로	1.2X Booster 회로
최대  사용기간	~ 4일	~ 3.3일	~ 7일
완제품 무게	32g	26g	26g
기타	많은 고가의 부품으로 구성되어  Reusable 방식만 가능	작동 후 배터리 및 SMA 원형 복구 등에 일정 시간(1초 이상) 휴지기 필요;  저가의 1회용 펌프 적용 가능하나 일부 공정은 생산 자동화가 매우 어려움	간단한 구조로 저가의 1회용 제품에 적용 가능하며 생산 자동화 용이함

자사의 경우 이러한 구동부에 저전력형 전기삼투펌프 기술을 적용하고 있습니다. 전기삼투펌프는 양쪽 전극에 전기를 걸어 물을 전기분해하면 이 때에 물이 한쪽 전극에서 반대편 전극으로 이동하는 현상을 이용하여 만든 펌프로 무소음에 간단한 구조로 만들 수 있다는 장점이 있으나 이 전까지의 전기삼투펌프 기술은 물의 전기분해를 위해 수십~수천 볼트의 고압이 필요하고 전기분해시 발생하는 많은 가스(산소, 수소)로 인해 펌프의 성능이 저하되는 문제가 있어왔습니다. 그러나 2009년 텍사스 오스틴대학에서는 이러한 물의 이동 현상이 전기분해 현상이 아닌 물과 전극간의 산화 및 환원시에도 일어남을 밝혀내어 저전력형 전기삼투 기술을 발명한 바 있으며 당사는 해당 특허를 라이선스 받고 이를 혁신적으로 발전시켜 현재는 오스틴대학의 특허와는 무관한 자체 기술을 다수 개발, 상용화에 이르렀습니다. 이러한 저전력형 전기삼투펌프 기술은 지금까지 상용화된 바 없으며 당사가 세계 최초로 이를 적용한 제품을 내놓고 있어서 많은 특허 및 장기간 개발 노하우로 높은 기술적 진입 장벽을 형성하고 있으며 해당 기술 기반의 구동부를 적용한 당사 제품의 상용화로 Insulet사가 2005년 첫 제품 출시 이래 누려왔던 일회용 웨어러블 펌프 시장의 독점 공급체제는 거의 15년만에 막을 내리게 되었습니다.
한편 Tandem사와 Insulet사의 성공은 사용자 편의성의 중요함을 시장에 확실히 각인시켰으며 이 시장에서의 가장 큰 성공요인은 자금력이나 기술적인 스펙이 아니라 사용자 삶의 질을 개선해 주는 것이라는 사실을 시사하고 있습니다. 또한, 최근 이러한 공식을 재확인시켜주는 새로운 변화가 나타나고 있는데 이는 다름 아닌 Medtronic사의 자동 인슐린주입기('인공췌장') 제품의 출현입니다. 웨어러블 인슐린주입기개발의 실패로 패치형 제품이 없는 Medtronic사는 오픈 이노베이션을 통해 제3자 솔루션을 찾는 한편 최근 당뇨시장에서의 성장동인을 펌프와 연속혈당센서를 연계하여 혈당을 자동 조절하는 인공췌장 솔루션에서 찾고 있습니다.

Medtronic사는 2015년 웨어러블 연속혈당센서와 일반형 인슐린 펌프를 연계하여 저혈당이 예상되는 경우 인슐린 주입을 자동으로 차단하는 LGS(Low Glucose Suspend)기능을 갖춘 제품인 MiniMed640G를 출시하고, 2017년 고혈당과 저혈당을 모두 사전에 예방하는 좀 더 높은 수준의 인공췌장 솔루션 MiniMed670G를 출시하면서 세계최초의 인공췌장 상용화에 성공합니다.

[Medtronic사의 MiniMed670g 인공췌장 시스템]

이에 대한 시장의 반응은 모든 전문가들의 예상을 뛰어 넘었습니다. Coherent Market Insights Analysis사가 2017년 3월 발표한 시장 보고서는 인공췌장 시장이 2015년 매출 $64M에서 2024년 매출 $279.2M으로 연 평균 18.6%의 성장률을 보일 것으로 전망했으나 2017년 출시한 MiniMed670G 제품은 동년 3Q 미국 내에서 이미 20,000명이 그리고 연말 기준 25,000명 이상이 사용하면서 $175M 이상의 매출을 올려(MiniMed670G 약 $7,000 기준) 출시 첫 해에 위 리포트 상 2021년에나 가능할 것으로 예측한 매출을 이미 넘겼습니다. 이는 시장이 얼마나 인공췌장을 기다리고 있었는지 알게 해주는대목이며 사용자의 삶의 질을 개선해 주는 제품이 시장성공의 핵심이라는 사실을 확인시켜 줬습니다.

한편 이러한 인공췌장 솔루션에 대한 시장의 기대는 최근 또 다른 모습으로도 나타났는데 앞서 일반형 인슐린 펌프이면서 사용성의 개선으로 시장에 큰 변화를 가져왔던Tandem사는 2016년 당시 약 6조원의 회사 가치를 누리고 있었지만 당해 가을 Medtronic사가 인공췌장 제품을 발표하는 시점부터 주가가 폭락하기 시작, 2017년 말에는 시가총액이 150억원 수준까지 떨어지면서 곧 파산신청을 고려중이라는 추측성 보도까지 나돌게 되었습니다. 이러한 Tandem사가 회생의 기회를 맞는 것은 2018년 봄 해당사 역시 자체 인공췌장 솔루션을 개발했고 이에 대한 임상시험 결과가 긍정적이었다는 뉴스가 나오면서부터였습니다. 해당 업체의 인공췌장 솔루션은 Medtronic사가 첫 단계로 선보였던 LGS 기능만을 갖고 있는 기초적인 수준에 머물렀음에도 불구하고 이러한 뉴스가 나온 이후 주가는 계속 회복되어 2019년 5월말 기준 약 4조원 수준까지 회복되었습니다. 이는 인공췌장에 대한 시장의 기대가 얼마나 큰지를 알 수 있는 또 다른 사건으로 판단됩니다.

현재까지의 인공췌장 제품은 일반형 인슐린 펌프와 웨어러블 혈당센서로 구성되어 있지만 이 다음 단계는 웨어러블 인슐린 펌프와 웨어러블 혈당센서로 구성될 것이며(분리형 웨어러블 인공췌장) 그 이후에는 펌프와 센서가 결합된 일체형 웨어러블 인공췌장 모듈이 출현할 것으로 예상하고 있습니다. 현재까지 분리형 웨어러블 인공췌장 솔루션은 상용화된 것이 없으며 당사 및 Insulet사가 2021년 출시를 목표로 개발 중에 있습니다.

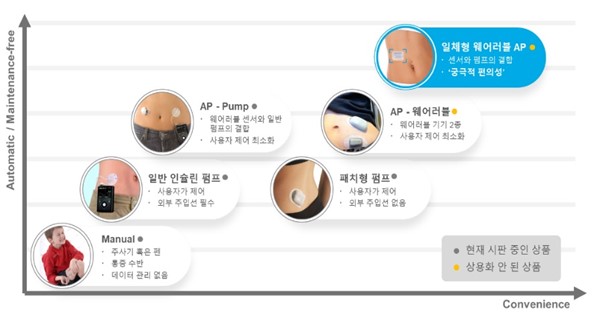

[인슐린 주입기 기술 로드맵]

(2) 경쟁업체 현황

(가) 주요 경쟁업체의 현황

당사의 제품 유형별 국내외 주요 경쟁업체들은 아래와 같습니다.

세계 인슐린 펌프 공급업체로는 일반 펌프 제품에 Medtronic, Roche, Johnson&Johnson, Tandem 등의 업체가 있고, 웨어러블 인슐린 펌프는 Insulet, Roche, Terumo, Valeritas 등의 4개사가 공급하고 있습니다. 의료기기 업계의 선두주자인 Medtronic사는 웨어러블 펌프 제품이 없지만 전 세계 일반형 인슐린 펌프 시장 전체의 약 60% 정도를 점유하고 있습니다.

웨어러블 형태의 웨어러블 펌프는 국내에는 아직 판매되고 있지 않으나 세계적으로 약 30만명이 사용하고 있는 것으로 파악되고 있으며 사용자 수 기준으로 전체 인슐린펌프 시장의 15% 정도를 점유하고 있습니다. 사용 편의성으로 인해 일반형 인슐린펌프에 비해 빠른 속도로 사용자가 증가하고 있는데 Insulet사가 웨어러블 시장의 약 90% 이상을 점유하고 매년 20% 이상의 빠른 속도로 성장하고 있습니다. 기타 단순 기계식 웨어러블 펌프인 Valeritas사의 V-Go(정밀 주입 불가, 주입 이력 관리 안됨)와 최근 출시되어 아직 시장의 반응이 확인되지 않고 있는 Roche사의 Solo, Terumo사의 Medisafe With 제품 등이 있습니다.

(나) 주요 경쟁업체의 사업현황 및 기술수준

(다) 경쟁판도의 변동 가능성

지난 수년간 세계 인슐린 및 당뇨 시장은 아래와 같은 굵직한 변화를 경험했습니다.

2016년 사모펀드업체인 KKR사가 Bayer사의 당뇨관련 의료기기 사업부문을 $1.1B에 매입 후 Panasonic Healthcare와 합병하고 Ascensia라는 이름으로 당뇨전문 회사를 설립하였습니다.

Johnson&Johnson이 2017년 인슐린 펌프시장에서 철수하고 2018년 6월 웨어러블 펌프 제품 이외의 당뇨 관련 의료기기 사업부문 전체를 사모펀드업체인 Platinum Equity사에 매각한 후 2018년 08월 에는 마지막으로 남아있던 웨어러블 펌프 제품마저미국 CeQur사에 매각 완료하여 최근 완전히 당뇨부문 의료기기 시장에서 철수하였습니다.

Roche사가 2016년 북미시장에서 인슐린 펌프 제품을 철수하고 당뇨 관련 의료기기시장 전체에서의 철수를 선언했다가 2017년 돌연 해당 사업부문을 적극적으로 키우는 것으로 방향을 선회, 유럽 최대의 당뇨전문 플랫폼업체인 MySugr사를 매수하고, 2018년 패치펌프인 Solo제품을 출시합니다.

사용자의 편의성을 개선하는 연속혈당센서 업체 DexCom사와 웨어러블 인슐린 펌프공급업체인 Insulet사가 시장의 신흥 강자로 부상합니다.

위와 같은 변화를 강제하는 가장 큰 원인은 아이러니컬하게도 당뇨 시장이 너무나 커지고 있기 때문입니다. 세계 최대의 건강보험이라고 불리는 미국의 Medicare(65세 이상 노인이나 중증 장애인, 웰페어 수혜자 등을 대상으로 하는 미국 정부의 건강보험 프로그램)는 당뇨관리 비용이 너무 커지자 2000년대 초반부터 비용절감을 위한 시장 조정에 착수, 2013년부터는 혈당테스트에 사용되는 모든 혈당 스트립(테스트용지)의 구매 방식을 사용자 선택 방식에서 최저가 입찰 방식으로 변경합니다. 이전까지는사용자 개인이 스트립을 구매하고 보험수가가 구매비의 대부분을 부담했으므로 Roche, Johnson&Johnson, Bayer 등 브랜드 있는 대형제약사들이 시장의 대부분을 장악하여 비싼 가격에 70% 이상의 마진을 누리고 있었으며 심지어 인슐린 펌프를 판매하는 가장 큰 동인도 이와 번들 되어 판매하는 소모품(스트립 포함)의 사용자를 펌프 사용기간인 향후 4~5년간 자사 브랜드 제품에 묶어 놓을 수 있었기 때문이었습니다. 이때까지는 인슐린 펌프 시장은 소모품 판매 기회를 극대화하기 위해 사용자의 편의성보다는 원가 절감이 더 우선시되어왔습니다.

당연히 위 Medicare의 정책변화는 시장에 많은 변화를 가져왔습니다. 지난 몇 년 사이에 Prodigy, Trividia, Omnis Health 등 가격경쟁력이 뛰어난 저가의 무명 브랜드들이 스트립 시장의 강자로 부상하게 되고(하기 표 참조), 소모품 매출과 이익이 급감하게 된 대형 브랜드 업체들은 해당 사업부문을 완전 매각하거나(Bayer, Johnson&Johnson) 스트립 상품은 일단 사업을 유지하지만 상대적 마진이 적은 인슐린 펌프 시장에서는 철수했습니다(Roche).

[세계 인슐린 펌프 시장 점유율]

이러한 변화 속에서 한때 사업부문 매각발표까지 했다가 최근 해당 사업부문의 적극 육성으로 입장을 급선회한 Roche의 행보가 눈에 띄는데 특히 이러한 입장선회 직후첫 대외 행보가 장기간용 체내 삽입형 연속혈당센서 업체 Senseonics사에 대규모 투자를 진행하고(2017.05.) 당뇨전문 플랫폼 업체인 MySugr사를 매입한(2017.06.) 것이라는 사실은 흥미롭습니다. 이는 비록 단기적으로는 그 동안 많은 매출과 이익을 누려왔던 기존 사업의 조건 악화로 매출과 순이익에 타격을 받고 있지만 장기적으로당뇨시장은 지속 성장하고 있으므로 판매동인을 사용자의 구매동인과 맞추고 시장의변화를 선도하는 업체로 변화해 나가겠다는 의지로 읽히기 때문입니다.

이렇듯 향후 당뇨시장은 시장의 규모, 성장성, 사용자의 니즈 및 기술의 발전을 기본 동력으로 하여 지속적인 많은 변화가 예상되며 이러한 변화의 큰 틀은 사용자 경험을개선하여 성공한 Insulet사와 DexCom사의 부상 그리고 최근 Medtronic사의 인공췌장의 성공으로 이미 정의되어 있다고 보여집니다. Roche는 이러한 변화를 적극적으로 수용하기로 하여 체내삽입형 연속혈당센서 솔루션을 확보하고(Senseonics) 이와자사의 일반형 인슐린 펌프에 TypeZero사의 인공췌장 알고리즘을 더하는 인공췌장 솔루션의 개발을 발표하고 이러한 환경에서 모아지는 사용자 데이터를 활용하여 향후 U-Health 부문으로의 확장을 전망하여 온라인/모바일 플랫폼업체인 MySugr사를 인수하였습니다. 이러한 시장의 사업모델 변경과 진화에 적응할 준비가 미흡한 Johnson & Johnson이나 Bayer 등은 이 시장을 떠나고 있습니다.

위의 상황들을 종합하여 그려보는 향후 당뇨시장의 모습을 정리하면 아래와 같습니다

이러한 방향으로의 이동이 진행되는 과정에서 향후 이 시장에서는 한동안 많은 변화와 합종연횡, 그리고 많은 기업들의 부침을 목격하게 될 것으로 전망하며, 당사는 이러한 변화의 수혜자와 선도 기업이 되고자 노력하고 있습니다.

다. 지적재산권 현황

당사는 본 보고서 제출 기준일 현재 지식재산권을 주요 국가 및 전략적 파트너 관할 국가에서보유하고 있으며, 주요 특허에 대한 요약과 세부 목록은 상세표에서 확인하실 수 있습니다.
