분 기 보 고 서

                                   (제 23 기)

【 대표이사 등의 확인 】

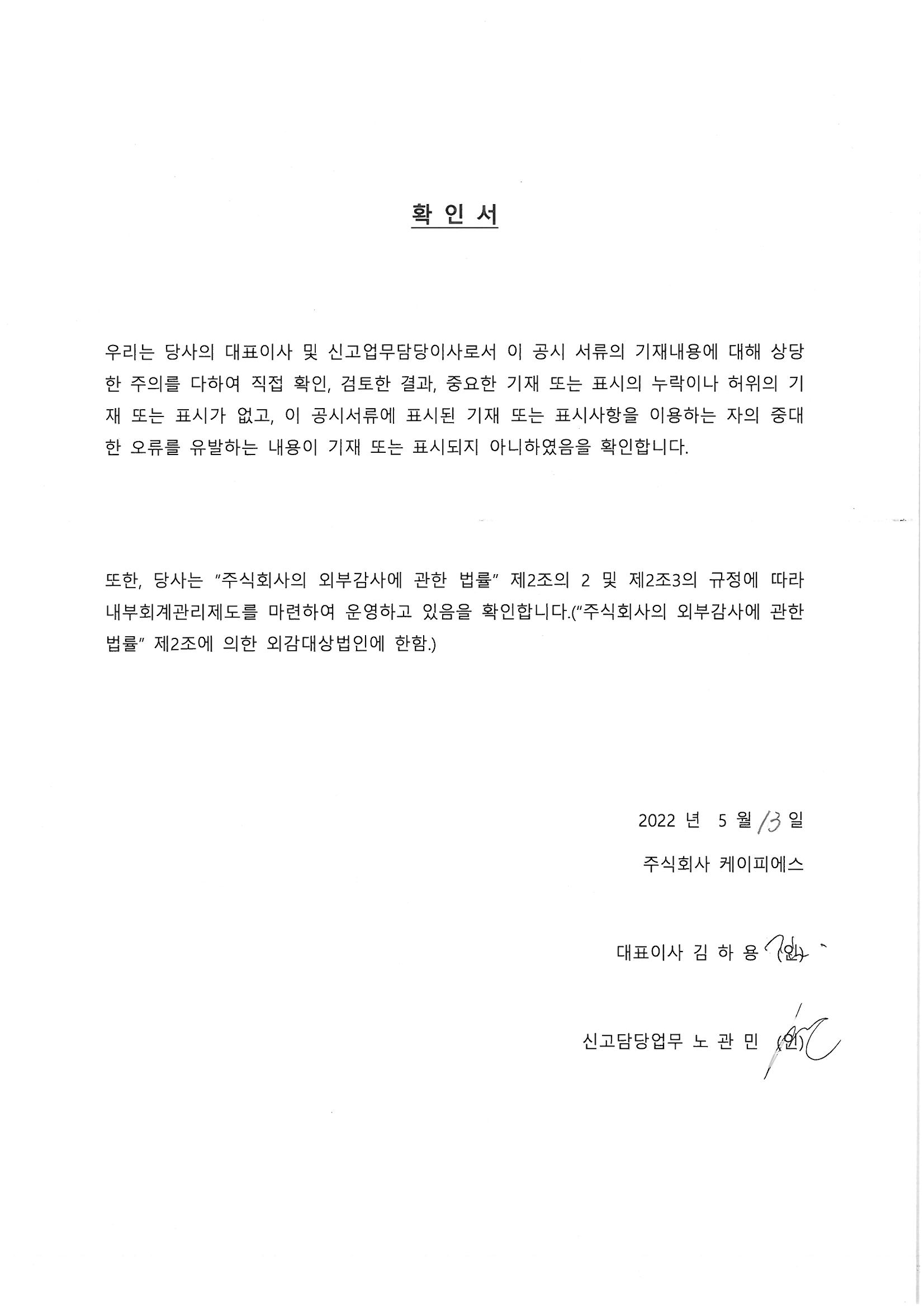

확인서

I. 회사의 개요

1. 회사의 개요

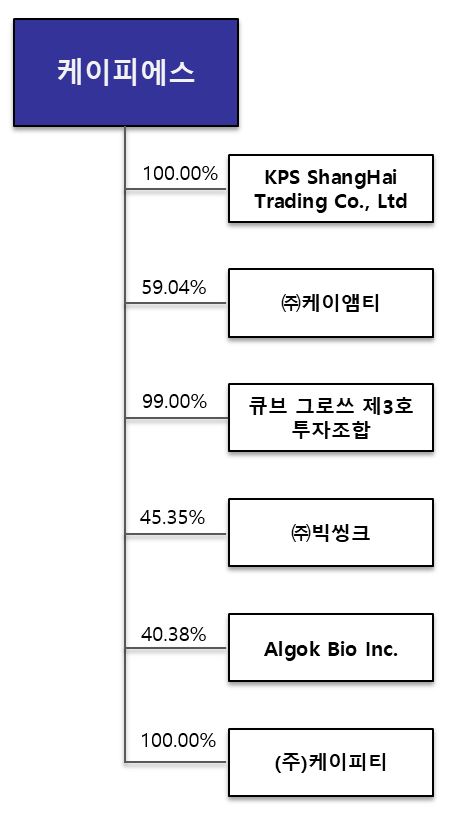

가. 연결대상 종속회사 현황(요약)

1. 연결대상 종속회사 개황(연결재무제표를 작성하는 주권상장법인이 사업보고서, 분기ㆍ반기보고서를 제출하는 경우에 한함)
연결대상 종속회사 현황(요약)

가-1. 연결대상회사의 변동내용

나. 회사의 법적·상업적 명칭
  당사는 주식회사 케이피에스라 칭하며, 영문으로는 KPS Corporation(약호 “KPS”)이라 표기한다.

다. 회사의 설립일자
  당사는 2000년 9월 4일 설립하였으며, 회사의 주식은 2017년 9월 6일부로 한국거래소 코스닥시장에 상장되었습니다.

라. 본사의 주소, 전화번호, 홈페이지 주소
  1) 본사주소 : 경기도 화성시 동탄산단 10길 52
   2) 전화번호 : 031-8041-5400
   3) 홈페이지주소 : http://kpscorp.co.kr

마. 회사사업 영위의 근거가 되는 법률

해당사항 없습니다.

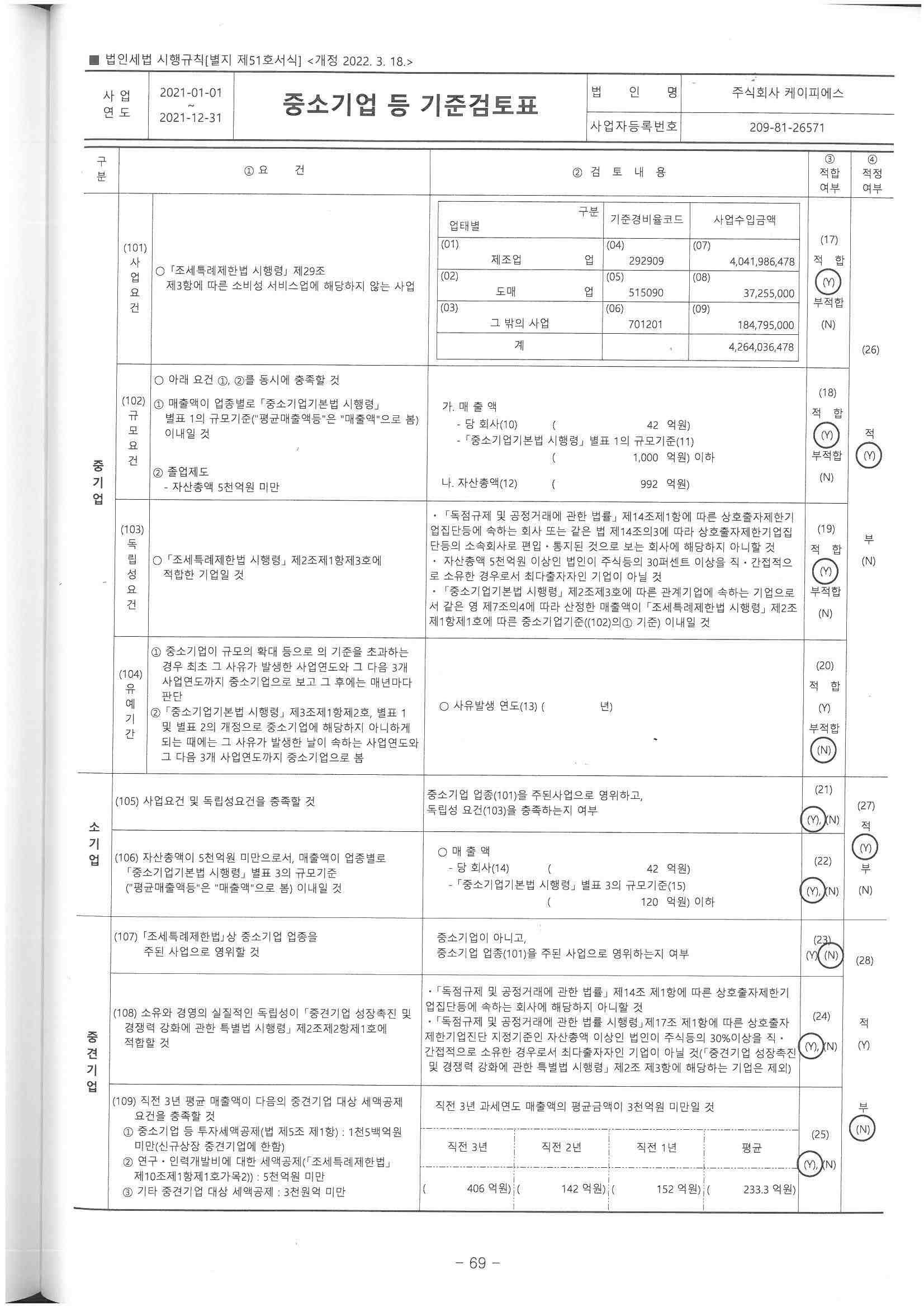

바. 중소기업 등 해당 여부

중소기업 등 해당 여부

사. 회사의 주권상장(또는 등록ㆍ지정)여부 및 특례상장에 관한 사항

아. 주요 사업의 내용
 당사 및 당사의 종속회사가 영위하는 사업은 평판디스플레이 제조용 기계장비를 연구, 제조, 생산, 판매하고 있으며, 상세한 사항은 당보고서의 Ⅱ. 사업의 내용을 참조하시기 바랍니다.

자. 신용평가에 관한 사항
   당사는 2022년 4월 29일 신용평가기관으로부터 기업신용평가등급 BB-를 부여 받았습니다.

2. 회사의 연혁

가. 회사의 주요연혁

나. 회사의 본점소재지 및 그 변경

해당사항 없습니다.

다. 경영진 및 감사의 중요한 변동

라. 최대주주의 변동

2020년 2월 10일 최대주주변경을 수반하는 주식양수도 계약에 따라 최대주주가 송준호 외 4인에서 (주)둠밈으로 변경되었습니다.

마. 상호의 변경

해당사항 없습니다.

바. 회사가 화의, 회사정리절차를 밟은 적이 있거나 현재 진행중인 사항

해당사항 없습니다.

사. 회사가 합병등과 관련된 사항

해당사항 없습니다.

아. 회사의 업종 또는 주된 사업의 변화

자. 그 밖에 경영활동과 관련된 중요한 사항의 발생내용

해당사항 없습니다.

3. 자본금 변동사항

자본금 변동추이

4. 주식의 총수 등

주식의 총수 현황

5. 정관에 관한 사항

정관 변경 이력

II. 사업의 내용

1. 사업의 개요

당사는 디스플레이 패널업체를 대상으로 정밀장비 제작 및 제어, 비젼기술을 바탕으로 OLED(Organic Light Emitting Diode) 디스플레이 공정에서 사용되는 장비를 개발, 공급하는 사업을 영위하고 있습니다.

당사는 2000년 설립되어 정밀 Stage 장비 개발을 시작하였고 이후 초정밀 Stage 장비를 개발하여 공급 레퍼런스를 확보하기 시작하였고 이를 기반으로 태양광 장비, LCD/OLED 장비 등으로 적용 분야를 확대할 수 있는 기반을 구축하였습니다. 2009년부터 공급 시작한 OELD 마스크 인장기는 국내 디스플레이 패널업체에 공급하였고, 우수한 기술경쟁력과 지속적인 영업활동을 통해 해외 시장에 진출하여 2014년부터 B사, T사, E사, C사 등 중화권 디스플레이 패널업체에 장비를 공급하고 있습니다.

당사는 다양한 고객처를 대상으로 맞춤 장비를 개발하고 공급할 뿐만 아니라 Demo 장비를 운용하며 자체적으로 마스크를 설계하고, 시뮬레이션을 통해 장비 운영 및 고도화 등의 기술을 축적하였습니다. 현재는 글로벌 스마트폰 제조업체, 디스플레이 장비업체와 기술개발 및 장비개선 등의 연구개발을 공동으로 진행하고 있습니다. 특히, OLED 원판의 대면적화에 따른 마스크 처짐 현상과 생산수율 문제를 개선한 장비를 개발 및 납품하고 있으며, 신형 OELD 마스크 인장기 및 관련 검사장비를 지속적인 신기술 적용 및 기능개선으로 향후 시장 확대에 따른 장비 대응이 가능하고 매출품목의 확대로 지속적인 성장세를 시현할 수 있을 것으로 전망됩니다.

주요 제품 등의 특성 기타 세부사항은 "Ⅱ. 사업의 내용"의 "2. 주요 제품 및 서비스"를 참고하여 주시기 바랍니다.

당사의 제23기 1분기 매출액은 1,185백만원이며, 계약자산이 5,330백만원, 수주 잔고는 9,044백만원 입니다. 당기 매출  중 수출비중은 11.75% 이며, 국내 및 중국 등의 디스플레이 패널 제조사가 주요 고객입니다.

본 사업의 개요에 요약된 내용의 세부사항 및 포함되지 않은 내용 등은 "Ⅱ. 사업의 내용"의 "2, 주요 제품 및 서비스"부터 "7. 기타 참고사항"까지의 항목에 상세히 기재되어 있으며 이를 참고하여 주시기 바랍니다.

2. 주요 제품 및 서비스

가. 주요 제품 등의 현황

[주요 제품]

나. 주요 제품 등의 가격변동추이

당사의 장비는 전량 주문생산방식으로, 고객사의 요구 사양에 따라 장비 스팩이 상이하여 장비의 연도별 가격 변동 추이 산출이 불가합니다. 동일 품목이라 하더라도 사양 및 고객에 따라 단가가 상이하여, 표준화된 가격이 형성되어 있지 않습니다.

3. 원재료 및 생산설비

가. 주요매입현황

주1. 원재료 매입의 수입가격은 해당연도의 평균환율을 적용하였습니다.

나. 원재료 가격변동 추이

원재료 매입의 수입가격은 해당연도의 평균환율을 적용하였습니다.

당사의 장비는 고객사의 주문(수주)에 의해 생산되는 방식이며 고객사별로 장비 사이즈를 비롯하여 요구 사양이 상이합니다. 이에 수주된 장비의 사양에 맞춰 원재료의 발주가 진행됨에 따라 공통적으로 적용되는 원재료 품목이더라도 사양 및 가격편차가 존재합니다.

다. 주요 원재료 공급의 안정성

주요 원재료의 경우 주요 공급업체와 안정적으로 거래하고 있으며, 제품의 사양에 따른 적정 원재료의 수급이 가능하고, 매입처의 다변화로 특정 매입처의 공급중단에 따른 생산차질의 가능성을 낮추었습니다.

라. 생산능력 및 생산실적

마. 생산설비에 관한 사항

(1) 현황

보고서 제출일 현재 당사의 생산공장 현황은 다음과 같습니다.

(2) 설비의 신설·매입계획

당사는 당기 중 설비의 신설 또는 매입 계획은 없습니다.

4. 매출 및 수주상황

가. 매출 실적

나. 판매경로 등

(1) 판매조직

당사의 주요 제품인 OLED 마스크 인장기 및 정밀 Stage는 전량 주문 제작 방식으로 수주 받아 생산 후 공급되고 있고, 당사의 영업은 영업본부에서 담당하고 있고, 개발본부와 제조부문에서 제품을 개발 및 제작하며, 제품 공급 후 유지보수 및 CS는 제조부문 와 운영제어본부에서 담당(해외는 상해법인과 공동 담당)하고 있습니다.

(2) 판매경로

당사에서 생산되는 OLED 마스크 인장기는 디스플레이 패널업체로부터 직접 수주를 통해 공급하고 있으며 정밀 Stage 수출 부문의 경우 현지 Agent로부터 수주를 받고 제품을 판매하는 형태입니다.

(3) 판매전략

당사는OLED 초기 시장부터 양산라인에 OLED 마스크 인장기를 공급한 경험과 오랜 업력을 통해 쌓아온 기구설계 및 제어에 대한 역량, 모든 종류의 마스크에 대한 인장기술과 테스트가 가능한 자체 설비를 보유하는 등의 경쟁력을 바탕으로 디스플레이 패널업체 중심으로 신규 고객사를 발굴 및 확대해 나가는 전략을 펼치고 있습니다.

당사는 전방시장의 주요 업체와 공동연구개발을 통해 패널 제작시 문제점을 보완하면서 제품을 개선시켜왔습니다. 최근에는 6세대용 신형OLED 마스크 인장기를 개발하여 설비구성의 최적화를 통한 원가경쟁력을 확보하고, 정밀도 향상 및 공정시간 단축 등 장비의 기술경쟁력을 확보하였습니다. 이밖에 메탈 마스크 설계 기술을 보완하고 새로운 타입의 마스크 인장기를 개발 및 관련 검사장비를 추가적으로 개발하여 마스크 인장 공정의Total Solution을 수행할 수 있는 기술적 기반을 구축하여 시장을 적극 확대해 나갈 예정입니다.

(4) 주요매출처

당사의 2022년도 분기말 매출 중  84.56%가 OLED 마스크인장기 및 기타장비의 매출로 이를 기준으로 한 주요 매출처는 아래와 같습니다. 주요 매출처의 대부분은 디스플레이 제조업체와 디스플레이 장비업체입니다

(5) 수주상황

5. 위험관리 및 파생거래

가. 재무위험관리요소

연결실체는 여러 활동으로 인하여 시장위험, 신용위험 및 유동성위험과 같은 다양한 재무위험에 노출되어 있습니다. 연결실체의 전반적인 위험관리정책은 금융시장의 변동성에 초점을 맞추고 있으며 재무성과에 미치는 부정적 영향을 최소화하는데 중점을 두고 있습니다.

재무위험관리는 이사회에서 승인한 정책에 따라 연결실체의 경영관리팀에 의해 이루어지고 있습니다. 이사회는 전반적인 위험관리에 대한 정책, 외환위험, 이자율위험, 신용위험, 파생금융상품과 비파생금융상품의 이용 및 유동성을 초과하는 투자와 같은 특정 분야에 관한 정책을 검토하고 승인합니다.

나 .시장위험

(1) 외환위험

회사는 해외영업활동을 영위하고 있기 때문에 외환위험, 특히 주로 미국 달러화와 관련된 환율 변동 위험에 노출되어 있습니다. 외환 위험은 인식된 자산과 부채와 관련하여 발생하고 있습니다. 회사의 외환위험 관리는 외화별로 예상되는 현금흐름(주로 수출)에서 발생하는 환율변동위험을 최소화하는 것입니다.

보고기간말 현재 다른 모든 변수가 일정하고 각 외화에 대한 원화의 환율이 10% 변동할 경우, 회사의 법인세비용차감전순이익에 미치는 영향은 다음과 같습니다.

(2) 이자율위험

이자율위험은 미래의 시장 이자율 변동에 따라 예금 또는 차입금 등에서 발생하는 이자수익 및 이자비용이 변동될 위험을 뜻하며, 이는 주로 변동금리부 조건의 차입금에서 발생하고 있습니다. 회사의 이자율 위험관리의 목표는 이자율 변동으로 인한 불확실성과 이자비용의 최소화를 추구함으로써 기업의 가치를 극대화하는데 있습니다.

한편, 회사는 내부자금 공유 확대를 통한 외부차입 최소화, 당분기말 현재 연결실체의 이자부자산 및 부채는 대부분 고정이자율로 확정되어 있어, 연결실체의 수익 및 영업현금흐름은 시장이자율의 변동으로부터 실질적으로 독립적입니다.

다. 신용위험

신용위험이란 고객이나 거래상대방이 금융상품에 대한 계약상의 의무를 이행하지 않아 연결실체가 재무손실을 입을 위험을 의미합니다. 연결실체의 신용위험은 주로 거래처에 대한 매출채권과 계약자산에서 발생합니다.

① 신용위험에 대한 노출
금융자산의 장부금액은 신용위험에 대한 최대 노출정도를 나타냅니다. 당분기말과 전기말 현재 연결실체의 신용위험에 대한 최대 노출정도는 다음과 같습니다.

라. 자본위험관리

연결실체는 계속기업으로서 주주 및 이해당사자들에게 이익을 지속적으로 제공할 수있는 능력을 보호하고 자본 비용을 절감하기 위한 목적으로 최적의 자본 구조를 유지하고 있습니다.

자본 구조를 유지 또는 조정하기 위해 연결실체는 주주에게 지급되는 배당을 조정하고, 부채 감소를 위한 신주 발행 및 자산 매각 등을 실시하고 있습니다.

연결실체는 부채비율을 기초로 자본을 관리하고 있으며, 부채비율은 연결재무상태표상 총부채를 자본으로 나누어 산출됩니다. 당분기말과 전기말 현재 연결실체의 부채비율은 다음과 같습니다.

6. 주요계약 및 연구개발활동

가. 경영상의 주요계약 등

당사는 보고서 제출일 현재 해당사항이 없습니다.

나. 연구개발 조직

당사는 수주를 통해 장비를 개발 및 제작하여 공급하는 사업을 수행하고 있습니다. 이에 따른 장비개발부서에서 연구개발 업무를 수행합니다. 다만, 수주 받은 장비를 개발 및 제작하는 과정에서 새로운 기술을 개발하고, 장비 제작시 적용하는 연구활동도 진행하며, 장비개발부서 외 인력 중에서 장비 개발 업무를 병행하는 인력이 있습니다.
(주)케이앰티는 OLED소재 관련 연구개발을 진행하고 있습니다.
(주)케이피티는 바이오 신사업추진 및 사업화를 위한 바이오 관련 연구개발을 진행하고 있습니다.

다. 연구개발비용

라. 연구개발실적

마. 지적재산권 현황

7. 기타 참고사항

가. 회사의 현황

(1) 사업 개황

당사는 디스플레이 패널업체를 대상으로 정밀장비 제작 및 제어, 비젼기술을 바탕으로 OLED(Organic Light Emitting Diode) 디스플레이 공정에서 사용되는 장비를 개발, 공급하는 사업을 영위하고 있습니다.

OLED 디스플레이 생산공정은 디스플레이 원판을 제조하는 전공정과 디스플레이 원판을 커팅하고, 구동IC 부착 등의 공정을 거친 후 완제품에 적용될 디스플레이를 생산하는 후공정으로 분류됩니다. 전공정은 TFT공정, 유기재료 증착공정, 봉지공정 등을 통해 디스플레이 원판을 생산하는 공정으로 OLED 생산의 수율을 결정하는 핵심적인 공정입니다.

당사의 주요 제품인 OELD 마스크 인장기는 전공정 중 유기재료의 증착공정 준비단계에서 FMM(Fine Matal Mask)을 처짐이 없이 정확한 위치에 인장하여 프레임에 고정하는 장비로, OLED 생산수율 저하의 주요 요인인 유기재료의 불균일한 증착 및 혼색의 원인이 되는 마스크의 처짐 문제 등에 직접적인 영향을 미치기 때문에 증착장비와 함께 핵심 장비로 분류됩니다.

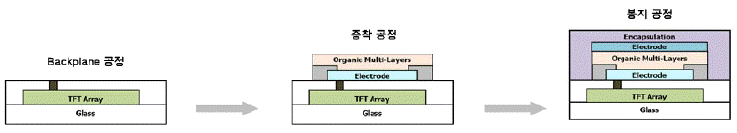

[OLED 제조공정]

oled공정

(자료: 업계자료, 유진투자증권 2015.05)

현재는 중소형 OLED 패널 생산시 FMM 기술방식을 이용하며, 이는 유기물에 열을 가해 기체화시켜 기판 위에 증착하는 방식입니다. 즉, 유기재료가 통과할 수 있을 정도의 미세한 구멍(Hole)이 수백만개 뚫려 있는 FMM을 프레임에 정확하게 위치시키고 레이저로 고정한 이후에 TFT 기판과 밀착 정렬시키고, 열을 가해 기화된 유기물을 FMM의 미세한 구멍(Hole)에 증착하는 것입니다.

당사는 2000년 설립되어 정밀 Stage 장비 개발을 시작하였고 이후 초정밀 Stage 장비를 개발하여 공급 레퍼런스를 확보하기 시작하였고 이를 기반으로 태양광 장비, LCD/OLED 장비 등으로 적용 분야를 확대할 수 있는 기반을 구축하였습니다. 2009년부터 공급 시작한 OELD 마스크 인장기는 국내 디스플레이 패널업체에 공급하였고, 우수한 기술경쟁력과 지속적인 영업활동을 통해 해외 시장에 진출하여 2014년부터 B사, T사, E사, C사 등 중화권 디스플레이 패널업체에 장비를 공급하고 있습니다.

당사는 다양한 고객처를 대상으로 맞춤 장비를 개발하고 공급할 뿐만 아니라 Demo 장비를 운용하며 자체적으로 마스크를 설계하고, 시뮬레이션을 통해 장비 운영 및 고도화 등의 기술을 축적하였습니다. 현재는 글로벌 스마트폰 제조업체, 디스플레이 장비업체와 기술개발 및 장비개선 등의 연구개발을 공동으로 진행하고 있습니다. 특히, OLED 원판의 대면적화에 따른 마스크 처짐 현상과 생산수율 문제를 개선한 장비를 개발 및 납품하고 있으며, 신형 OELD 마스크 인장기 및 관련 검사장비를 지속적인 신기술 적용 및 기능개선으로 향후 시장 확대에 따른 장비 대응이 가능하고 매출품목의 확대로 지속적인 성장세를 시현할 수 있을 것으로 전망됩니다.

(2) 주요 제품

(가) OLED 마스크 인장기

당사의 주력 제품은 OLED 마스크 인장기로 용도에 따라 다음과 같이 3가지 종류로 구분됩니다.

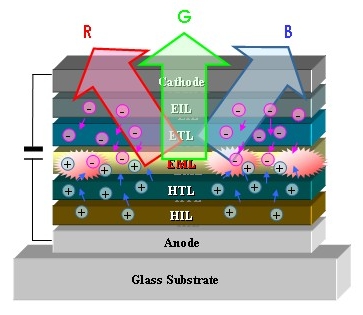

OLED 디스플레이는 TFT소자, 유기재료, 봉지층, 커버윈도우 등 여러 층으로 구성되어 있습니다. 이 중 RGB 유기재료로 구성되는 발광층(EML, Emitting Layer) 및 나머지 층(HIL, HTL)들을 증착하여 형성하기 위해서는 마스크를 프레임에 인장하고 고정시키는  OELD 마스크 인장기가 사용됩니다. 발광층 증착을 위해 Invar 소재의 FMM 분할  마스크를 사용하며, 정공주입층(HIL, Hole Injection Layer), 정공수송층(HTL, Hole Transfer Layer), 전자수송층(ETL, Electron Transfer Layer) 등의 층은 패널 사이즈만큼 오픈된 마스크를 이용합니다.

oled적층구조

(자료 : 삼성디스플레이 블로그)

① OLED 분할 마스크 인장기

OLED의 유기재료 증착은 FMM 방식이 적용됩니다. FMM 방식은 진공 챔버 안에서 메탈 마스크를 TFT 기판 위에 안착하여 원하는 영역에 유기물을 증착하여 화소를 형성하는 방법입니다. RGB 빛의 3원색을 각각의 발광층에 직접 형성하기 때문에 높은 발광효율을 시현할 수 있고 현재 6세대 사이즈 까지 중소형 패널에 적용되고 있습니다.

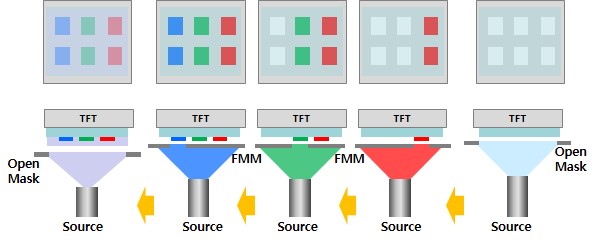

[FMM 증착 방식]

fmm증착공정

(자료 : 디스플레이뱅크)

RGB 유기재료용 FMM 은 Invar소재의 얇은 시트로 변형되기 쉽기 때문에 직사각형 형태의 분할 마스크 형태로 제작되며, 유기재료가 통과할 수 있을 정도의 미세한 구멍(지름이 약 30~40㎛, 마이크로미터) 수 백만개가 뚫려 있습니다. OLED 분할 마스크 인장기는 분할 마스크를 프레임에 각각 위치를 잡고 인장 및 고정 용접을 반복하게 됩니다.

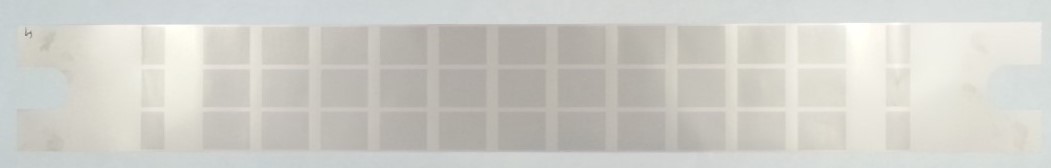

[FMM 분할 마스크]

fmm분할마스크

유기재료의 정확한 증착 여부는 생산 수율이 직결되어 OLED 패널 제조 원가에 큰 영향을 주게 됨으로 마스크의 처짐이 없이 평탄도를 유지하고, 마스크 Hole을 일직선으로 연결시 오차가 수 마이크로미터 범위 이내로 하기 위해서 정밀 하드웨어 제어 기술 및 자동 인장 기술, 비젼 검사기술이 필요하며, 이는 수많은 경험을 통해 축적할 수 있는 기술입니다.

당사의 장비는 상기와 같은 노하우와 기술력을 기반으로 생산되고 있으며 디스플레이의 고해상도 요구에 따라 마스크 Hole 은 더 미세해지는 반면 마스크는 점점 얇아짐에 따라 지속적으로 정밀도를 개선시켰고, 패널 사이즈의 대형화에 맞춰 현재 6세대 장비까지 공급하고 있습니다.

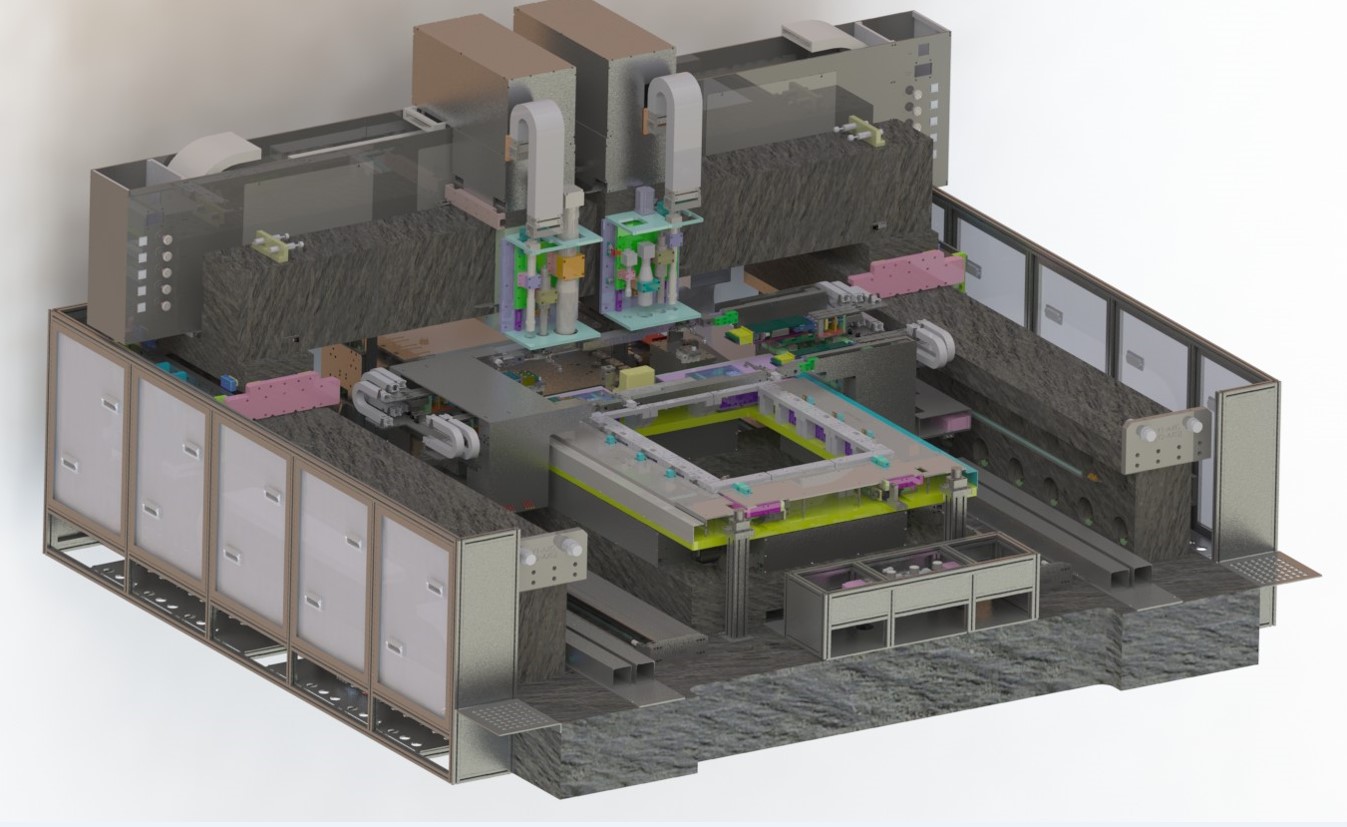

[OLED 마스크 인장기]

oled인장기

oled인장기2

② OLED 틈새 장변 마스크 인장기

OLED 틈새 장변 마스크 인장기는 FMM 분할 마스크를 프레임에 인장하기 전에 각각의 분할  마스크 사이를 막아주는 틈새 보조 마스크와 셀과 셀 사이의 구분 및 처짐방지를 위한 장변 마스크를 미리 프레임에 인장 고정하기 위한 장비입니다.

프레임에 고정된 FMM 분할 마스크 사이에 틈이 있는 상태에서 증착하게 되면 경계면의 틈으로 유기물이 유입되어 Glass기판을 오염시키게 되는 문제를 막아주는 틈새 보조 마스크를를 인장하여 용접하게 됩니다. 패널업체에 따라 틈새, 장변 인장을 분할마스크 인장기 내에서도 작업을 진행하지만  분할마스크 인장 작업은 고 정밀도가 요구되어 Tact Time이 오래 걸림으로 특히, 6세대 이후의 장비에서는 별도의 장비를 운용하여 전체 마스크 인장 작업시간 효율적으로 진행되게 합니다.

③ OLED 오픈 마스크인장기

OLED 디스플레이의 정공주입층(HIL, Hole Injection Layer), 정공수송층(HTL, Hole Transfer Layer), 전자수송층(ETL, Electron Transfer Layer) 등의 층은 형성할때 사용되는 마스크를 프레임에 인장 고정 용접하는 장비입니다.

RGB용 FMM 분할 마스크와 달리 셀 사이즈(약 패널크기 정도)만큼의 큰 홀이 뚫린프레임의 크기와 비슷한 마스크를 네변에 수십개의 클램프(Clamp)를 이용하여 한번에 고정하는 작업을 하는 장비입니다. 분할 마스크 인장기보다 요구되는 정밀도는 다소 떨어지지만 큰 크기의 마스크를 핸들링하고 네변에 수십개의 클램프(Clamp)를 제어해야 함으로 여전히 높은 수준의 기술이 요구됩니다.

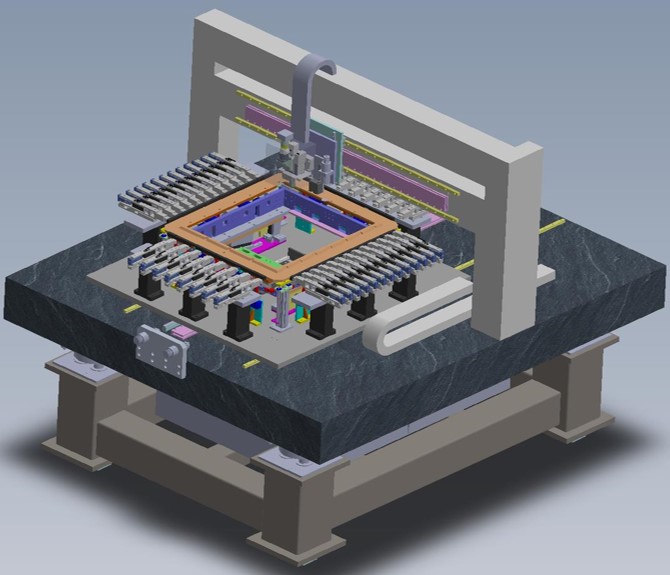

[OLED 오픈 마스크 인장기]

오픈마스크인장기

(나) OLED 기타장비

OLED 기타장비는 OLED마스크의 인장공정에서 사용되는 검사기 및 물류장비 등입니다. 특히, 마스크/오픈 마스크 인장기 중심에서 전후 장비까지 제품 포트폴리오를 확대하여 FMM 인장공정에 소요되는 전체 장비 라인 업을 구축하였습니다. 이로 인해 마스크 인장공정 투입장비를 Turn-Key로 공급할 수 있는 기반을 확보하였습니다.

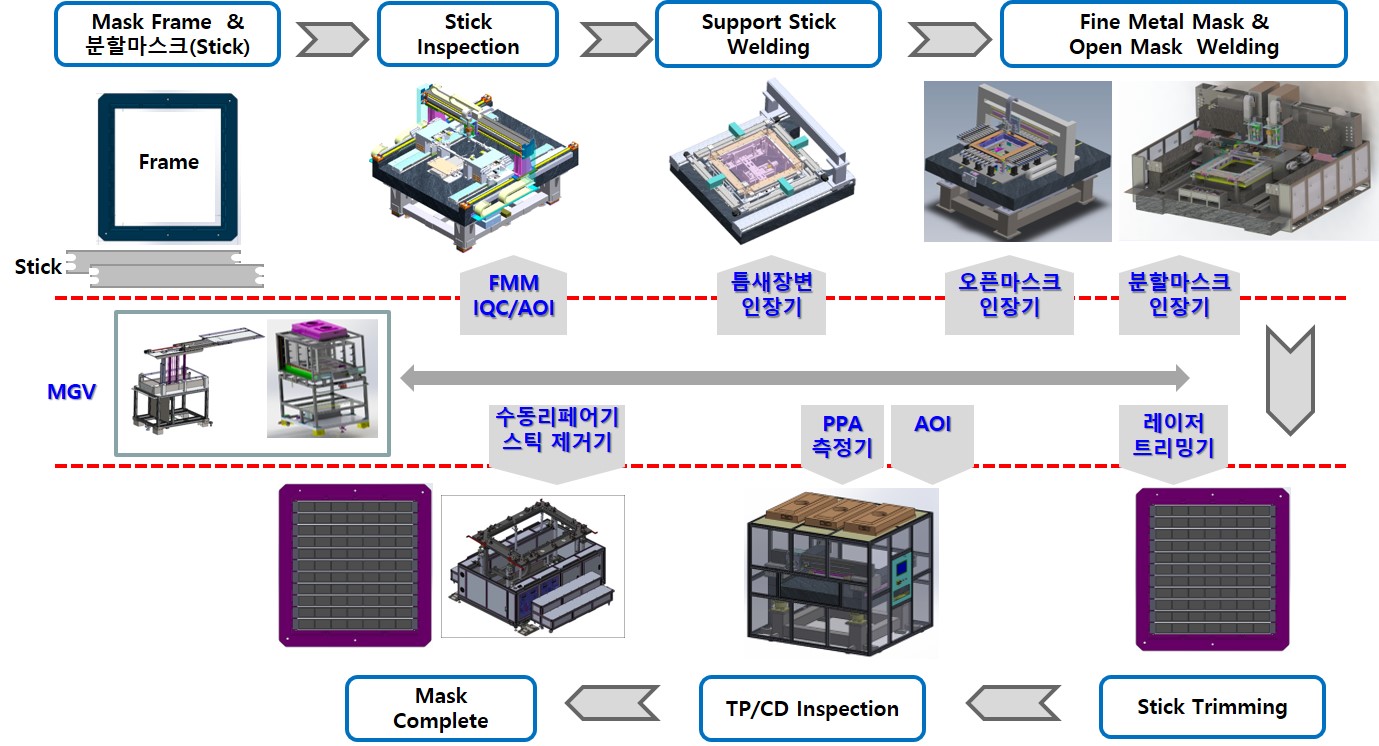

[OLED마스크 인장 공정 및 장비]

fmm인장공정

주1. 장비 명칭은 패널 제조사별로, 장비 제조사별로 상이하며, 상기 표의 장비 명칭은 당사에서 공통적으로 사용하는 명칭으로 기재하였습니다.

① OLED FMM AOI(Automatic Optical Inspection)

OLED에서 하나의 픽셀은 RGB 등3개의 서브픽셀(Sub-Pixel)로 이루어집니다. 최근 고해상도 디스플레이가 적용되면서 서브픽셀 크기가 급격히 작아지는 추세입니다. 서브픽셀이 작아지면서 유기물의 증착 위치에 오차가 발생하거나 깨짐(Crack)이 발생할 수도 있으며, 부유성 이물이 발생하는 문제점으로 인해 많은 불량이 발생하면서 공정 전체의 수율을 크게 떨어뜨리고 있는 상황입니다.

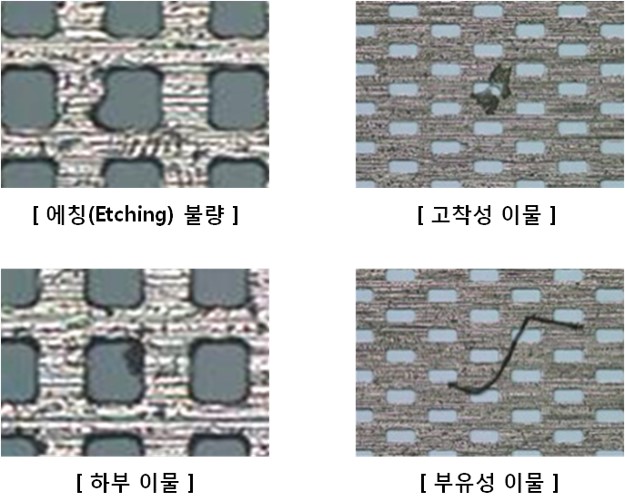

[FMM 불량 유형]

fmm 불량 유형

당사가 생산하는 OLED AOI는 신규로 입고되는 마스크, 프레임에 인장된 마스크 및 증착에 사용된 마스크가 세정 공정을 후, 고착성 또는부유성 이물과 마스크 홀의 패터닝의 결함 등을 라인스캔 카메라와 특수 조명 등을 이용하여 고속으로 검사하는 장비입니다.  또한 이물제거 및 불량 수정을 하는 부가기능을 수행하는 장비입니다. 당사는 PCB 검사장비 경험과 높은 검출력과 고속처리 기술이 가능한 비젼 S/W기술과 기구설계 기술을 확보하여 장비개발후 수주를 확보하여 납품 진행 중 입니다.

② PPA(Pixel Position Accuracy) 측정기

PPA 측정기는 OELD 마스크 인장기에서 완성된 마스크를 대상으로 설계 위치에 정확히 인장되었는지를 확인하는 장비입니다. 또한 증착공정에 사용된 마스크를 세정한 후에도 다시 측정하기 위해 사용됩니다. 고속으로 정밀한 PPA를 측정하기 위해 고정밀의 갠트리, 카메라, 챔버 내부를 일정한 온도로 유지하는 항온시스템이 필요하고, 마스크를 여러 차례 로딩-언로딩의 과정을 반복 하면서 측정하기 때문에 각각의 측정치가 일치하는 정도(반복 정밀도)가 중요합니다. PPA 측정기는 마스크의 부착과 관련한 키를 읽어 로컬 좌표를 만들어 PPA를 측정합니다. 마스크 인장기와 동일한 좌표 특성을 갖기위해 동일한 Mapping Glass를 사용하며, 마스크 인장기와 동일한 측정 결과를 도출하는 것이 중요한 기술입니다.

③ 마스크 레이저 트리밍기

마스크 레이저 트리밍기는  FMM 분할 마스크를 인장한 후 프레임 밖으로 나온 마스크 주변을 레이저로 정리하는 장비입니다. FMM을 절단하지 않거나 깔끔하게 정리되지 않을 경우 증착공정에서 TFT 원판 접촉이 되면서 TFT 원판이 파손 되거나 장비내 충돌로 인해서 증착기의 가동이 멈추는 경우가 발생하여 생산 공정에 차질로 인한 손실 방지하기 위한 장비입니다.

④ 마스크 수동 리페어기

분할 마스크 인장 공정에서 마스크 인장 후 분할 마스크 위치가 틀어지거나 레이저용접 등의 불량이 발생하였을 경우, 일부 불량 분할 마스크를 제거하고 프레임에 남아 있는 용접 잔여물을 수동 연마하여 제거하는 장비입니다. 또한 증착공정에 투입어 사용된 마스크의 물리적 손상이 발생한 경우, PPA가 틀어진 경우 등 새로운 분할 마스크로 대체하기 위하여 수동으로 제거해주는 장비입니다.

⑤ MGV(Moving Guided Vehicle)

MGV는 마스크 프레임이 적재된 카세트를 운반하는 카세트 MGV와 마스크 프레임을 마스크 인장기에 로딩-언로딩 하는 낱장 MGV가 있습니다.

카세트 MGV는 카세트를 운반하는 MGV와 카세트를 증착기 챔버 등 다른 장비에 직접 로딩-언로딩 할 수 있는 기능을 가진 MGV로 구분됩니다. 카세트 MGV는 증착기 등 장비와 도킹 시 시야 확보가 되지 않기 때문에 자동으로 도킹하는 오토 도킹 기능이 필요합니다. 이는 고도의 정밀도가 요구되고, 작업 공간에 따라 정밀한 소프트웨어 설정이 필요합니다.

낱장 MGV는 마스크 프레임 한장을 핸들링하는 것으로 카세트로부터 프레임 한장을 꺼내어 마스크 인장기로 넣어 주거나 반대로 마스크 인장기의 프레임을 꺼내 카세트로 넣어주는 역할을 합니다. 일반적으로 작업자가 손으로 밀어서 하는 매뉴얼 방식을 주로 사용하고, 도킹된 후 전기를 공급받아 서보모터에 의해 포크모양의 거치대가 업-다운 또는 전-후진을 하도록 되어 있습니다. 각 장비의 위치가 미리 세팅되어 해당 위치 버튼을 누르면 자동으로 그 위치로 이동되는 기능을 갖추고 있습니다.

이러한 물류장비들은 글라스 사이즈가 커지면서 수동으로 이동이 불가능해져, 점차 자동화 및 충돌방지를 위한 정밀 제어가 필요해 지고 있습니다.

(다) 정밀 STAGE

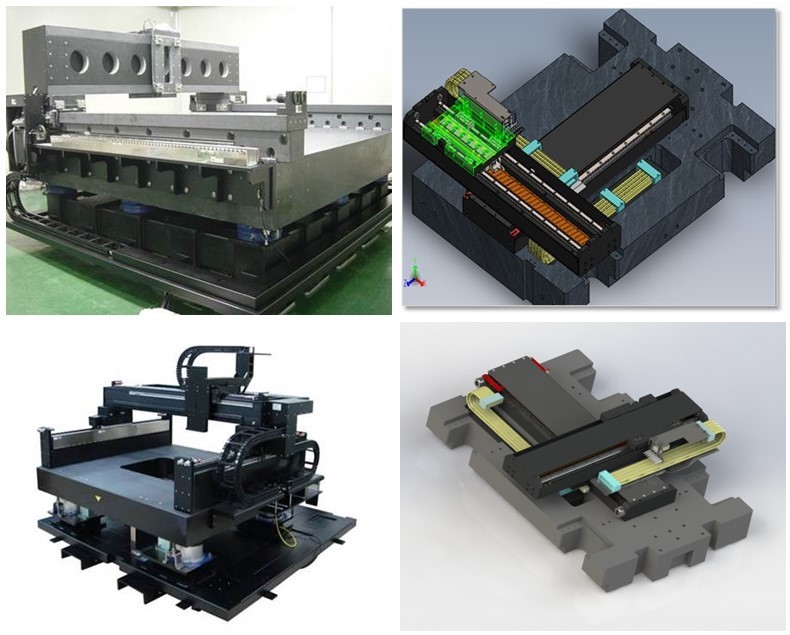

정밀 Stage는 X-Y축의 이동을 통해 위치를 잡고 장비를 운용하는 검사기, 측정기 등 산업 전반에 사용되는 범용장비로서, 당사의 제품은 특히 1 마이크로(㎛) 이내의 정밀도가 요구되는 장비용 정밀 STAGE입니다.

[정밀 STAGE]

정밀스테이지

특히, 당사는 설립 초기부터 정밀Stage 기술을 기초로 발전하여 왔습니다. 2005년 8세대 LCD용 초정밀 Air Bearing Stage를 국내 최초로 개발하였고, 2007년 나노급 정밀Stage 개발을 시작으로 반도체, 디스플레이 등 다양한 산업에 적용되기 시작하였습니다. 해외 에이전트 역할을 수행하는YET(일본 야스카와전기의 유럽법인)을 통해 2011년 유럽에 수출을 시작하였고, 2014년부터 현재까지 반도체 장비 제조사인CAMTEK사와DIGIFLEX사에 3나노미터(nm) 이내의 정밀도를 가진 Stage를 공급하고 있습니다.

나. 시장현황

(1) 시장의 특성

디스플레이 산업은 디스플레이 패널업체를 중심으로 전방의 완제품 세트업체와 후방의 장비 및 부품업체로 가치사슬이 형성되어 있습니다. 기술 및 자본 집약적인 특성과 규모의 경제를 통한 대량 생산을 필요로 하고, 생산경험을 바탕으로 한 기술경쟁력과 요구되는 고사양의 정밀도를 충족하기 위한 지속적인 연구개발과 자금력, 업체간의 유기적인 관계 등으로 진입장벽이 높은 산업이라고 할 수 있습니다. 당사는 디스플레이 산업 내에서 OLED 제조용 특수장비가 주제품으로, 장비설계, 제조기술, 장비제어 등의 기술력을 바탕으로 최신의 정밀기술을 활용한 장비를 디스플레이 패널업체에 공급하고 유지보수 하고 있습니다.

(가) OLED 디스플레이 개요

디스플레이는 다양한 정보를 화면에 표시하는 영상표시장치로 제품 형태 및 영상표시방법에 따라 분류할 수 있고, 제조방식에 따라 세분화 됩니다.

[디스플레이 분류 및 특징]

2000년대 초반까지 대세였던 CRT 디스플레이는 크기와 무게, 발열 등의 특성으로 인해 정보기기들의 복잡도 증가와 소형화에 대한 요구로 박막화가 가능한 LCD로 대체되었고 시장의 중심으로 자리매김 하였습니다. 그러나 2007년 삼성디스플레이가 AMOLED를 상용화 하였고, OLED의 기술개선 및 가격경쟁력 확보를 통해 OLED는 시장의 주류인 LCD를 대체하고 있는 상황입니다.

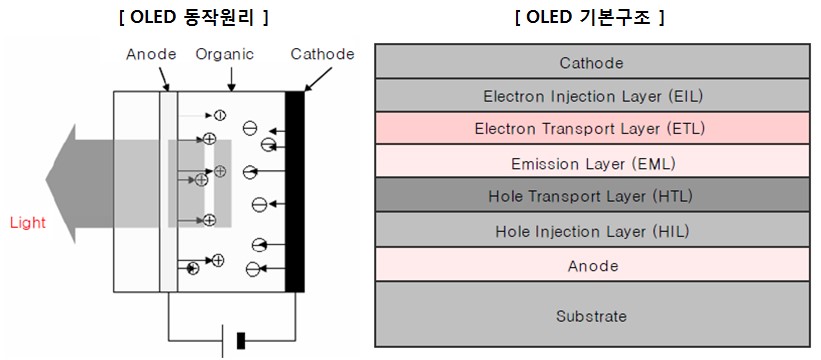

OLED는 자체 발광기능을 가진 적색(Red), 녹색(Green), 청색(Blue) 등 3가지의 형광성 유기 화합물을 사용하여 음극과 양극에서 주입된 전자와 양의 전하를 띤 입자가 유기물 내에서 결합해 스스로 빛을 발하는 현상을 이용한 발광형 디스플레이입니다.

oled동작원리 및 기본구조

(자료 : KISTI, 유진투자증권 2015.05 )

OLED는 화소의 구성 및 구동방법에 따라 양극과 음극으로 단순 교차해 화소를 구성하고 하나의 라인 전체가 한번에 발광하여 구동하는 수동행렬(PM: Passice Matrix)형과 각 화소에 스위치용 TFT를 배치하여 발광소자가 각각 구동하는 능동행렬(AM: Active Matrix)형 OLED로 구분됩니다.

PMOLED는 X축과 Y축에 각각 전압을 걸어 교차점을 빛나게 하는 방식으로 간단한 구성으로 제조 공정은 간단하고 비용이 적게 들지만, 하나의 라인 전체가 발광하기 때문에 전력소비가 높고 정교한 화면을 구현하는데 어려움이 있습니다. 반면, AMOLED는 소자별로 TFT를 내장하여 발광여부를 개별적으로 제어하는 방식으로 제조공정이 복잡하고 단가가 높지만, 전력소비가 낮고 정교한 화면을 구현함으로서 고화질을 요구하는 제품에 사용되고 있습니다. 우리나라의 삼성디스플레이가 아몰레드라는 명칭으로 AMOLED를 상업화 하였고, 시장을 주도하고 있습니다.

디스플레이는 Red, Green, Blue 기본 화소가 필요하고, 현재 상업화되고 있는 OLED는 AMOLED를 지칭하며, 화소를 형성하는 방법은 FMM 방식과 WOLED 방식으로 구분됩니다. FMM 방식은 진공 챔버 안에서 Invar 소재의 메탈 마스크를 TFT 기판에 인장하여 유기재료를 기화시켜 원하는 영역에 유기물을 증착하여 화소를 형성하는 방법으로, 현재 6세대 사이즈 까지의 중소형 패널에 적용되고 있습니다. RGB 빛의 3원색을 각각의 발광층에 직접 형성하기 때문에 높은 발광효율을 시현할 수 있으나 마스크 처짐 문제로 대형 패널에는 적용되고 있지 않습니다. 반면, WOLED 방식은 White OLED를 전면에 증착한 후 백색의 빛을 컬러필터에 통과시켜 화소를 나타내는 기술로 TV 등 대형 패널 제작에 적용되고 있습니다. 이는 대형 패널공정시 단점으로 작용하는 유기재료의 도포 문제, 마스크 처짐 현상 등을 해결하기 위해 3원색을 동시에 발광하는 White OLED를 모든 서브픽셀에 동일하게 형성한 뒤, 그 위에 컬러필터를 형성하여 전기적 신호에 의해 화소를 형성하는 방법입니다.

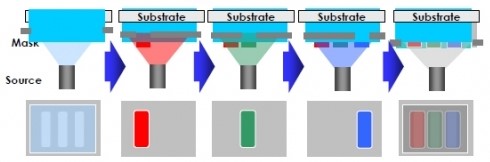

[OLED 증착 기술 비교]

구분	FMM(Fine Metal Mask)	WOLED(White OLED)
구조	fmm	woled
장비가격	High	Mid / High
장점	- 자연색에 가까운 색 재현성 가능 - LCD 대비 200배 높은 응답속도와 명암비 - 검증된 기술	- 생산공정이 FMM 대비 간단하고, 유기재료 소비량 적음 - 대형화 용이
단점	- 마스크 처짐에 따른 대면적 한계	- 컬러필터 필요 - 컬러필터 사용으로 인한 투과율 및 휘도가 저하(색 재현력 저하)
응용처	- 6G 이하 중소형 패널에 적용	- TV 등 대형 패널에 적용

(자료 : LG디스플레이, Displaybank)

(나) OLED 디스플레이 산업의 성장과정

프랑스 낭시대학교의 앙드레 베르나노스와 연구진들은 1950년대 초에 유기 물질의 전기발광을 처음 발견한 이후, 1987년 이스트먼 코닥의 탕친왕과 스티븐 반슬라이크에 의해 최초의 실용적인 OLED가 개발되었습니다.

OLED는 2009년 이후 애플 아이폰의 판매가 급증하며 경쟁사인 삼성전자는 자사 제품의 차별화 포인트로 OLED를 탑재한 갤럭시S 시리즈를 출시하면서 OLED는 시장의 관심을 받기 시작하였고, 2011년 삼성디스플레이의 5.5세대 투자, LG디스플레이의 8.5세대 투자 이후 LCD를 대체할 기술로 시장 확대에 대한 기대감이 높아지기 시작했습니다. 그러나 OLED는 여러 기술적 우위에도 LCD를 빠르게 대체하지 못하였습니다. 주요 요인으로 대면적에서 유기재료 증착의 어려움, 마스크 처짐 문제로 인한 낮은 양산 수율, 주요 수요처인 모바일 및 TV 시장의 수요부진 등으로 파악되며 이로 인해 패널업체들은 2013년 이후 대규모 투자를 보류하였습니다.

하지만, 최근 OLED 시장의 확대에 대한 기대감이 커지고 있습니다. 스마트폰에 OLED를 최초 적용했던 삼성전자는 기존 플래그쉽 모델인 갤럭시 S와 노트 시리즈에 적용하였던 OELD를 중저가 라인업에도 적용였고, Oppo, Vivo, Huawei 등 해외 업체에서도 OLED를 채택한 제품군을 늘이고 있습니다. 특히, 플래그쉽 제품 기준 글로벌 1위 스마트폰 업체인 애플이 2017년 아이폰에 OLED를 도입, 2020년까지 전모델에 OLED를 적용할 것으로 예상되면서 중소형 패널시장을 중심으로 OLED는 LCD를 빠르게 대체할 것으로 보입니다.

현재 OLED 시장은 모바일용 중소형 패널에 집중되고 있지만 향후 OLED 생산 기술의 발전에 따라 패널이 대형화되고, Flexible OLED 등으로 확산될 것으로 보입니다. 향후, 수요 확대에 맞춰 주요 디스플레이 패널업체들은 OLED 공급확대를 위한 설비 증설을 본격적으로 진행하고 있습니다.

(다) OLED 장비산업

디스플레이는 시장은 전방시장의 수요 및 경기변동에 민감하게 움직이는 특성이 있으며, 이에 따른 디스플레이 패널업체의 설비투자 및 가동률이 결정되고 관련 장비 및 부품산업에 직접적인 영향을 미칩니다. TV, PC 등 전통적인 IT 기기용 디스플레이는 저성장세를 보이고 있으나, 스마트폰, 신규 IT 기기용 디스플레이 시장은 지속적인 성장세를 유지하고 있습니다. 특히, 현재 시장의 주류인 LCD는 기술진화가 정체되고, 공급과잉 문제 등으로 시장규모는 줄어들고 있는 반면, 2015년 이후 스마트폰 제조업체를 중심으로 OLED 채택이 증가하면서 시장 성장의 중심으로 자리잡고 있습니다.

OELD 장비산업은 기존 디스플레이 장비산업과 마찬가지로 대부분 디스플레이 패널업체로부터 수주하여 장비를 제작 및 납품하는 수주산업입니다. 장비업체들은 각 공정별 초기 장비개발 과정부터 패널업체와의 함께 개발에 참여하는 경우가 많고, 각 디스플레이의 설비투자 계획에 따라 실적 변동성을 보이는 등 디스플레이 패널업체 업황에 직접적인 영향을 받습니다. 또한, 최근에는 전략적 협력을 위한 패널업체가 장비업체에 지분투자를 통한 협력관계를 형성하는 경우도 확대되고 있습니다. 이처럼 장비업체가 디스플레이 패널업체에 대한 종속성이 크기 때문에 디스플레이 패널업체는 대규모 투자시 새로운 장비업체로 변경이 용이하지 않고, 공정별 해당 장비에 대해 독과점적 지위를 부여하여 신규 장비업체가 진입하기는 쉽지 않은 환경입니다.

OLED 생산공정은 LCD와 달리 표준화되지 않았지만, 2000년대 후반부터 RGB 방식의 중소형 패널을 생산하는 삼성디스플레이와 WOLED 방식의 대형 패널을 생산하는 LG디스플레이의 생산공정을 중심으로 장비시장이 형성되어 있습니다. OLED 장비는 공정에 따라 전공정과 후공정 장비로 분류되고, 생산수율과 관계가 있는 전공정 장비를 중심으로 시장이 성장하고 있습니다.

전공정 부문은 크게 TFT공정, 증착공정, 봉지공정으로 구성되고, TFT 장비가 약 60%, 증착공정 장비가 약 25%,  봉지공정 장비가 15% 수준의 시장 비중을 갖고 있는 것으로 추정됩니다.

TFT는 전기스위치로 각 화소를 하나씩 조절하는 역할을 하며, TFT 공정은 OLED의 제조원가 및 투자에 가장 큰 영향을 미칩니다. 현재 중소형 패널에 적용되고 있는 LTPS TFT는 LCD공정에 사용되는 a-Si TFT에 열처리 공정과 결정화를 통해 제조됩니다. 제조공정이 복잡하고 설비투자 비용이 높은 단점이 있지만, 높은 전하 이동속도와 낮은 문턱전압의 특성 때문에 빠른 동영상 재생과 고해상도 디스플레이 구현이 가능합니다. 최근에는 Oxide TFT가 대형 패널에 적용이 가능하고 제조비용이 LTPS TFT보다 낮아 주목을 받고 있습니다.

TFT 회로를 만들고 나면 다음 핵심공정은 유기물 증착공정입니다. 현재는 중소형 패널 생산시 FMM 방식을, 대형 패널 생산에는 WOLED 방식을 이용합니다. FMM 방식은 진공에서 유기재료를 기화시켜 증착하는 방식으로 색 재현 등 기술적으로 가장 좋다고 평가받는 기술이지만, 대형화에 따른 마스크 처짐 문제로 수율확보가 어려워 6세대 이하의 중소형 패널 제작에 이용됩니다. WOLED방식은 White 유기재료와 컬러필터를 사용하는 방식입니다. 대면적에 유리하지만 FMM방식보다 색감이 떨어지고, 컬러필터 사용으로 인한 원가 문제 등으로 대형 패널 제작시 이용하고 있습니다.

증착공정 이후에는 봉지공정을 거치게 됩니다. LCD 패널 생산시 봉지장비가 사용되지 않지만, OLED의 경우 유기재료를 수분과 산소로부터 보호하여 수명을 늘리는 역할을 하기 때문에 봉지공정이 반드시 필요합니다. 봉지층의 소재는 유리나 박막필름을 사용하며, 최근에는 박막필름의 사용이 확대되고 있습니다. 이후 하판의 지지대를 떨어뜨리고 보호필름을 붙이고, 상판에 터치센서, 편광판, 커버윈도우 등을 붙이면 OLED 패널이 완성됩니다.

OLED 산업을 주도하고 있는 삼성디스플레이, LG디스플레이를 중심으로 공정의 효율화, 원가절감 등의 목적에 따라 장비의 국산화를 단계적으로 진행하고 있습니다. 반도체 장비의 국산화가 점진적으로 진행된 바와 같이 OLED 장비도 국산화도 초기 고온 열처리 레이저 장비에서 시작하여 현재는 핵심 공정인 증착 장비도 파일럿 라인에 공급하는 수준까지 도달하였습니다. 또한, 국내 장비업체는 장비 공급경험을 바탕으로 국내 디스플레이 패널업체 뿐만 아니라 중화권 패널업체로 장비 공급을 확대하고 있습니다.

당사의 주력 제품인 OLED 마스크 인장기는 증착공정의 세부공정에서 생산수율을 결정하는 핵심적인 역할을 하는 장비입니다. FMM을 프레임에 정확하게 위치시키고 양쪽에서 균일하게 당기는 기술을 통해 FMM의 처짐을 최소화하는 역할을 합니다. 또한, 고해상도 구현에 따른 마스크 홀의 미세화 추세에 맞춰 정밀도를 개선하고 대형화하기 위한 기술을 개발하고 있습니다. 현재까지는 6세대 사이즈까지 개발되어 각 패널업체에 공급되고 있습니다.

(2) 시장 규모 및 전망

(가) OLED 디스플레이 시장  규모 및 전망

글로벌 디스플레이 시장은  LCD에서 OLED로 전환되고 있습니다. 많은 디스플레이 제조업체에서 지속적으로 증가가 예상되는 OLED 디스플레이 수요에 따라 활발한 투자가 진행되었고, 생산수율 향상의 어려움으로 2019년부터 2020년까지는 투자가 부진하였습니다. 2021년부터는 다시 적극적인 투자진행이 예상됩니다.
OLED는 화질측면에서 월등하고 배터리 소모가 적은 장점 뿐만 아니라 디스플레이를 휘거나 접도록 할 수 있기 때문에 차량용디스플레이,VR, 웨어러블 등다양한 제품에 적용될수 있으며, 특히 스마트폰의 디자인 차별화의 핵심요소로 각광을 받고 있습니다. 스마트폰의 OLED 적용이 확산되는 시장상황에서 최근 폴더블(Foldable) 스마트폰 개발경쟁과 애플 아이폰의 OLED 채택에 따라 OLED 점유울은 빠르게 상승될 것으로 전망됩니다.

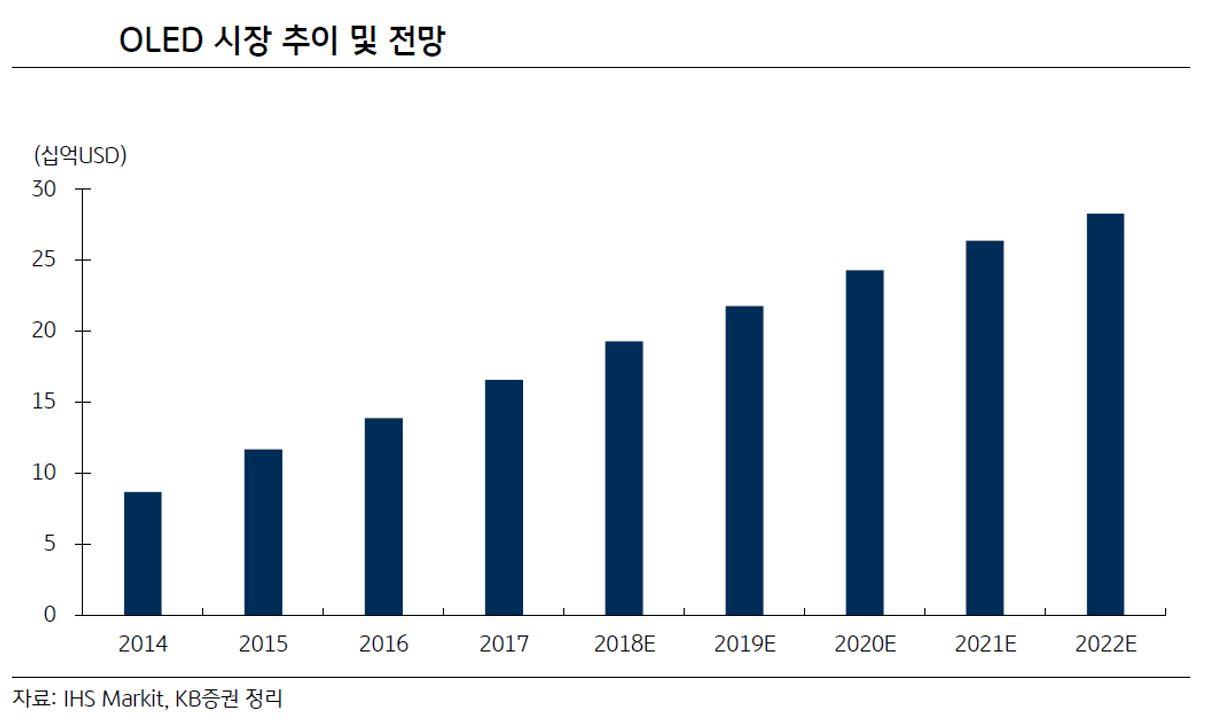

글로벌 디스플레이 시장규모는 2015년 1,136억 달러에서 2024년 1,343억 달러로 연평균 2%로 지속적인 성장이 전망됩니다. 지속적인 기술개발을 통해 디스플레이 품질 및 양산 수율 개선, 수요처 확대 등을 통해 OLED 시장은 지속적으로 성장할 것으로 예상됩니다.

oled시장전망추이

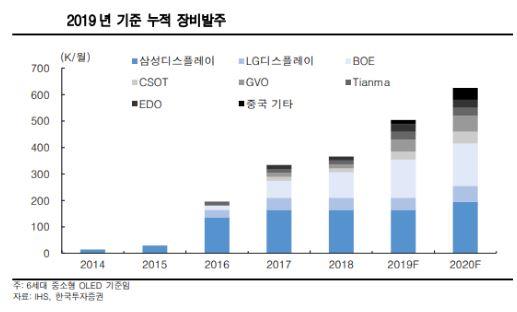

장비발주현황

OLED는 LCD 대비 우수한 품질 구현, 생산 수율 개선 등으로 전방시장 채택이 증가하고 있으며 최근 Flexible OLED가 상용화됨에 따라 스마트폰, TV, PC 등의 완제품에 Foam Factor 차별화가 진행되고 있고, 신규로 자동차, 웨어러블 기기, 상업용 디스플레이로 확대되는 등 OLED 시장 규모는 폭발적으로 성장할 것으로 전망되고, 2022년 시장규모는 약 270억달러로 지속적인 성장이 전망됩니다.

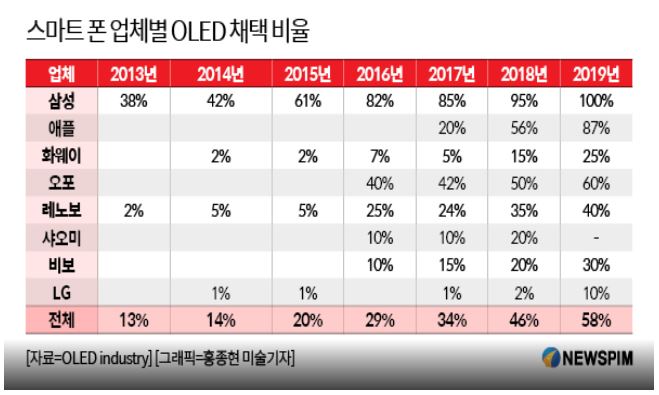

스마트폰의 OLED패널 채택은 OLED 확산의 결정적인 요소로 작용하였습니다. 모바일용 디스플레이 시장에서 OLED의 점유율(수량기준)은 2014년 약 14% 대에 불과했지만, 삼성전자 중저가 라인에서 채택, 중국 업체의 채택 증가 등으로 2019년 글로벌 모바일 디스플레이 시장에서 OLED는 58%까지 확대될 것으로 추정됩니다.

제조사별oled채택비율

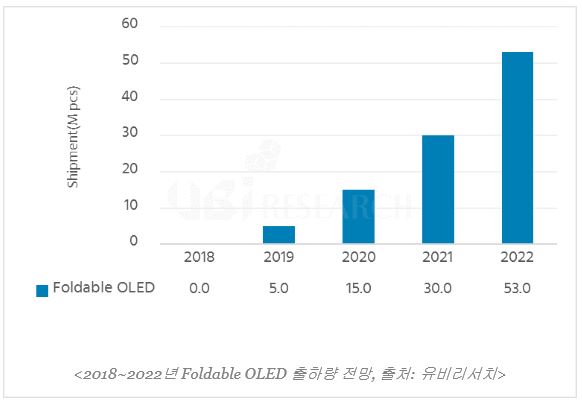

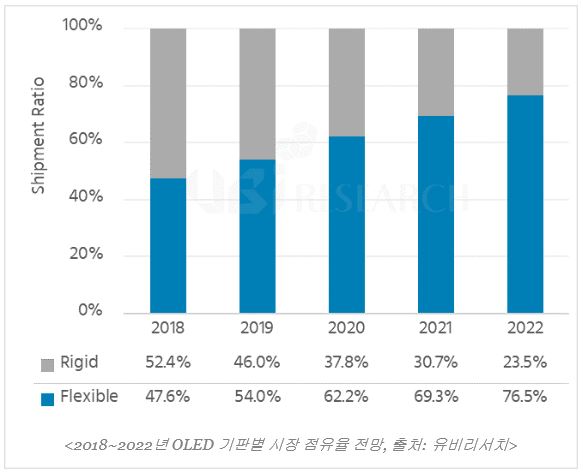

한편, 플래그쉽 스마트폰을 중심으로 Flexible OLED 채택이 확산되고 있습니다. 2015년 삼성전자의 갤럭시 S6가 옆면이 휜 디스플레이를 구현하면서 완제품의 채용 확대 움직임이 본격화되었습니다. Flexible OLED는 스마트폰의 디자인 차별화가 없어지는 추세에서 Foam Factor 변화 가능성 때문에 디자인 차별화의 핵심변수로 간주됩니다. OLED 스마트폰 패널시장 내 Flexible OLED 비중, 2020년에는 50%까지 증가하는 등 기존 Application 내에서 채택 비중은 확대될 것으로 전망됩니다. 특히, 2018년 폴더블(Foldable) 스마트폰의 출시와 개발경쟁이 스마트폰 OLED 점유율의 상승을 견인할 것으로 전망됩니다.

oled플렉시블시장점유율 전망

폴더블oled출하량전망

전방시장의 OLED 수요 확대에 따라 디스플레이 패널업체 입장에서 OLED 라인 증설은 선택이 아닌 필연으로 다가오고 있으며, 시장을 주도하고 있는 국내 디스플레이 패널업체 뿐만 아니라 중국 정부의 전폭적 지원 속에서 중화권 패널업체들은 공격적으로 투자를 확대할 것으로 전망됩니다.

(나) 디스플레이 패널업체 동향

초기 국내 디스플레이 업체(삼성디스플레이, LG디스플레이) 중심

LCD는 현재 시장의 주류 디스플레이로서 시장 수요는 성숙기에 접어들었음에도 불구하고 2000년대 중반 이후, 중국 정부의 지원 속에 공격적인 투자를 진행하며 중화권 업체들은 LCD시장에서 주요 업체로 급부상했습니다. 국내 디스플레이 업체들은 시장 완숙기에 접어든 LCD시장에서 치킨 게임을 벌이기보다는 OLED 시장에 대한 투자를 확대하기 시작하였습니다. 이러한 국내 디스플레이 패널업체의 사업 전략 속에서 LCD는 2016년 까지  글로벌 시장 점유율 1위를 유지하였으나, 2010년부터 본격적으로 시작된 중국 정부의 지원속에서 중국 패널업체의 시장 점유율이 빠르게 상승 중에 있습니다.

부문별로 살펴볼 때, 중소형 OLED 부문에서는 삼성디스플레이가 상업 양산을 하고 있으며, LG디스플레이 및 중국 패널업체들도 양산을 위한 증설 및 기존의 LCD라인을 중소형 OLED 생산을 위한 설비전환 투자를 진행하고 있습니다.
대형 OLED 부문에서는 LG디스플레이의 주도로 상업 양산을 하고 있으며, 삼성디스플레이의 경우 기존 FMM방식의 기술개발 및 투자를 진행하였지만 최근에는 QOLED 방식을 통한 대형 패널 생산을 위한 라인 구축 및 투자검토를 계획하고 있는 것으로 파악됩니다.

중화권 디스플레이 업체를 중심으로 OLED 대규모 투자

국내 디스플레이 패널업체 뿐만 아니라 중화권 디스플레이 업체를 중심으로 OLED 생산을 위한 대규모 라인투자를 계획하고 초기 양산을 진행하고 있습니다. 기술적 표준화가 이루어진 LCD와 달리 업체마다 공정 기술이 다르고 기술 진보가 되고 있는 OLED 산업에서 설비투자 후 양산까지 긴 시간이 소요되고 있지만, 중국정부의 적극적인 보조금지원과 중화권 패널업체들의 적극적인 투자가 지속되고 있어, 이와 같은 시장 환경을 고려할 때 OLED 시장에서 국내 디스플레이 패널업체 중심의 시장은 단기간 지속될 것으로 보이지만, 기술 진입장벽이 조만간 낮아지고, 내수시장을 기반으로한 중국 패널업체의 성장은 가시화 될 것입니다.

다. 경쟁 현황

(1) 경쟁 상황

당사의 주력 장비인 OLED 마스크 인장기는 각 디스플레이 패널업체의 생산프로세스에 맞춰 장비의 성능을 구현하고, 운영시 발생되는 문제를 해결할 수 있는 기술 대응이 요구됩니다. 또한 OLED 마스크 인장기를 개발하고 운영하기 위해서는 각 부문별로 기구, 광학, 운영제어, 장비조립 등의 정밀 기술이 필요하며, 이에 따른 기술적 진입장벽과 패널업체의 공정기술 보안상의 이유로 소수 업체만 유지하는 정책을 취하고 있어 소수의 업체가 전체 시장을 과점하고 있습니다.

당사는 2000년대 후반부터 마스크 인장기가 공급되기 시작하였고, 초기에는 2세대급 인장기가 공급되었으나, 기술 개발이 빠르게 진행되면서 2010년대 들어서는 4.5세대 이상 대응 가능한 인장기로 대체되었습니다. 현재는 6세대급 장비를 공급하고 있습니다. 2019년까지 장비 업그레이드를 포함하여 약 100여대 이상의 OLED 마스크 인장기 등을 수주 및 공급하여 경쟁력을 인정받고 있습니다.

OLED 마스크 인장기는 유기재료 증착을 위해 마스크를 프레임에 인장하는 장비로 생산수율과 밀접한 관계를 맺고 있습니다. 또한, 패널 생산과 관련하여 마스크 설계기술, 인장기술 등의 보안을 위해 디스플레이  패널업체는 지속적인 협력관계를 유지할 수 있고, 공정상 신규기술을 개발하고 적용할 수 있는 업체와 오랜 관계를 유지하고 있습니다. 이에 따라 특정업체에 독점공급하는 업체는 타업체의 수주를 확보하기 쉽지않은 상황입니다. 하지만 중화권 업체들은 양산 경험이 부족하고 기술적으로 뒤처진 상황에서 장비업체들의 노하우가 필요한 상황으로 당사와 같이 특정업체에 편중되지 않은 오랜 경험과 노하우가 축척된 공급업체와 적극적인 협력을 진행하면서 장비를 발주하고 있습니다.

(2) 비교우위 사항

(가) 초기 OLED 시장 참여를 통해 증명된 기술경쟁력

당사는 OLED 디스플레이가 상업적으로 양산되기 시작한 2009년부터 OLED 마스크 인장기 공급을 통해 장비 및 기술 경쟁력을 검증 받았으며 축적된 노하우를 기반으로 지속적인 장비 개선 및 개발을 실시하고 있습니다.

기존 보유한 기구 설계 및 제어기술과 광학, 운영제어 부문의 경쟁력을 지속적으로 개선하였고, 디스플레이 패널업체를 포함한 글로벌 제조업체 및 디스플레이 장비업체 등과 함께 공동 연구개발 하고 장비에 적용하는 등의 기술 대응을 통해 기술 전 부문에 걸쳐 경쟁사 대비 앞선 기술력을 보유하고 있습니다. 특히, 당사는 마스크 인장기 장비를 생산하기 위한 전 공정의 기술을 보유함에 따라 각 업체별로 요구하는 기술의 특징을 이해하고 구현하여 장비의 성능을 업그레이드 하면서 장비운영의 노하우를 축척해왔습니다. 현재 6세대급 장비의 공급을 주도하고 있고, 2017년부터 제작속도, 정밀제어 성능을 향상시킨 장비를 신규로 개발 완료하여 국내 및 중화권 업체를 중심으로 공급하고 있습니다.

(나) 장비 생산 관련 전 공정의 자체기술 보유

당사는 OELD 마스크 인장기 개발 및 제작과 관련하여 전 부문의 기술을 보유하고 있습니다. 설립 초기부터 정밀 Stage 부문의 기술경쟁력을 통해 장비의 초정밀 기구 설계 및 제어 부문에서 경쟁사 대비 앞선 기술력을 보유하고 있고, 비젼 및 카메라 관련 경쟁력 제고를 위해 인력을 충원하고 기술개발을 지속하여 경쟁사와 동등한 기술수준을 확보하였습니다. 당사는 전 부문의 기술을 보유함에 따라 고객사의 요구에 즉각 대응이 가능하며, 장비의 최적화가 유리합니다. 향후, 패널업체의 투자가 본격화되어 공급대수가 늘어나고, 운영경험이 없는 패널업체의 초기 공정 안정화 및 장비운영 서비스에 대한 조기 대응 시 당사가 보유한 기술경쟁력은 경쟁우위 요소로 작용할 것으로 전망됩니다.

특히, 당사는 FMM 마스크 디자인 및 시뮬레이션 능력을 보유하고 있어, 장비와 함께 마스크 디자인을 고객사에게 공급함으로서 수주활동에 매우 유리한 경쟁력을 확보하고 있습니다. 특히 양산 경험이 부족한 중화권 패널업체 등에게는 큰 장점으로 작용하고 있습니다.

(다) 다변화된 고객 확보

당사는 경쟁사 대비 기술적 비교우위와 양산라인에 장비를 공급한 경험을 바탕으로 고객사를 빠르게 확대하였습니다. 특히, 일반적으로 반도체나 디스플레이 장비업체들이 특정 고객사에 국한되어 장비를 공급함에 따라 안정적인 매출처 확보로 공급 초기에는 높은 성장세를 시현하나 이후 지속적인 단가 인하, 고객 확대 제한 등으로 성장성이나 수익성이 정체되는 경우가 다수입니다.

반면, 당사는 특정 고객사에 종속되지 않고 국내 뿐만 아니라 중국의 패널제조사로 매출처를 확대해 왔습니다. 초기 OLED 양산 시점인 2009년부터 공급 레퍼런스를 확보하였고 지속적인 기술개발과 인력을 충원하고 관련 기술을 내재화 하여 장비 전 분야에 걸쳐 독자적으로 자체 생산이 가능한 시스템을 구축하였습니다. 이러한 시스템을 기반으로 장비 업그레이드 및 영업 확대로 2014년 중국의 주요 패널제조사를 비롯하여 국내의 추가 매출처로 확보하였습니다. 또한 글로벌 스마트폰 업체 및 장비업체와 신기술을 적용한 장비를 개발하고 공급하는 등 기술경쟁력에 기반하여 국내외 다양한 고객사를 확보하여, 당사 기술의 우수성이 충분히 입증된 것으로 판단됩니다.

이렇게 다변화된 매출처는 수주시 상대적으로 당사의 단가 교섭력에 긍정적인 요인으로 작용하여 당사는 경쟁사 대비 우수한 수익성 지표를 확보하고 있습니다. 성능 및 원가 개선 장비의 매출이 가시화 되면 수익성 지표는 더욱 개선될 수 있을 것으로 예상됩니다.

III. 재무에 관한 사항

1. 요약재무정보

<연결재무제표 요약>

<별도재무제표 요약>

2. 연결재무제표

3. 연결재무제표 주석

1. 일반사항
(1) 지배기업의 개요
주식회사 케이피에스(이하 '지배기업')는 2000년 9월 4일 산업용 자동화기기 제조 등을 영위할 목적으로 설립되었으며, 주요 제품은 평판디스플레이 제조용 기계장비입니다.

당분기말 현재 지배기업의 주식은 한국거래소가 개설하는 코스닥시장에 상장되어 있습니다.

당사의 설립시 자본금은 50,000천원이었으나, 수차례의 증자를 거쳐 2022년 03월 31일 현재 자본금은 9,374,329천원이며, 당분기말 현재 당사의 주요 주주현황은 다음과같습니다.

(2) 종속기업의 개요
2022년 03월 31일로 종료하는 보고기간에 대한 연결재무제표는 지배기업과 지배기업의 종속기업(이하 "연결실체")에 대한 지분으로 구성되어 있습니다.

(*) 전기 중 신규설립되었습니다.

(3) 종속기업의 요약 재무정보
당분기말과 전기말 현재 종속기업의 요약 재무정보는 다음과 같습니다.
① 당분기말

② 전기말

2. 재무제표 작성기준

(1) 회계기준의 적용

연결실체의 분기재무제표는 한국채택국제회계기준에 따라 작성되는 요약중간연결재무제표입니다. 동 재무제표는 기업회계기준서 제1034호 '중간재무보고'에 따라 작성되었으며, 연차재무제표에서 요구되는 정보에 비하여 적은 정보를 포함하고 있습니다. 선별적 주석은 직전 연차보고기간말 후 발생한 연결실체의 재무상태와 경영성과의 변동을 이해하는 데 유의적인 거래나 사건에 대한 설명을 포함하고 있습니다.

연결실체의 분기재무제표는 기업회계기준서 제1027호 '별도재무제표'에 따른 별도재무제표로서 지배기업, 관계기업의 투자자 또는 공동지배기업의 참여자가 투자자산을 피투자자의 보고된 성과와 순자산에 근거하지 않고 직접적인 지분투자에 근거한 회계처리로 표시한 재무제표입니다.

(2) 추정과 판단

① 경영진의 판단 및 가정과 추정의 불확실성
한국채택국제회계기준에서는 중간재무제표를 작성함에 있어서 회계정책의 적용이나, 중간보고기간말 현재 자산, 부채 및 수익, 비용의 보고금액에 영향을 미치는 사항에 대하여 경영진의 최선의 판단을 기준으로 한 추정치와 가정의 사용을 요구하고 있습니다. 중간보고기간말 현재 경영진의 최선의 판단을 기준으로 한 추정치와 가정이 실제 환경과 다를 경우 이러한 추정치와 실제결과는 다를 수 있습니다.

분기연결재무제표에서 사용된 연결실체의 회계정책 적용과 추정금액에 대한 경영진의 판단은 2021년 12월 31일로 종료되는 회계연도의 연차연결재무제표와 동일한 회계정책과 추정의 근거를 사용하였습니다.

한편, 세계적인 COVID-19의 확산은 국내ㆍ외 경제에 중대한 영향을 미치고 있으 며, 이의 지속기간, 심각성은 매우 불확실하고 예측할 수 없습니다. 보고기간말 현재,연결실체의 경영진은 COVID-19가 연결실체의 영업과 재무에 미칠 영향을 합리적으로 추정할 수 없습니다.

② 공정가치 측정
연결실체는 공정가치평가 정책과 절차를 수립하고 있습니다. 동 정책과 절차에는 공정가치 서열체계에서 수준 3으로 분류되는 공정가치를 포함한 모든 유의적인 공정가치 측정의 검토를 책임지는 평가부서의 운영을 포함하고 있으며, 그 결과는 재무담당임원에게 직접 보고되고 있습니다.

평가부서는 정기적으로 관측가능하지 않은 유의적인 투입변수와 평가 조정을 검토하고 있습니다. 공정가치 측정에서 중개인 가격이나 평가기관과 같은 제3자 정보를 사용하는 경우, 평가부서에서 제3자로부터 입수한 정보에 근거한 평가가 공정가치 서열체계 내 수준별 분류를 포함하고 있으며 해당 기준서의 요구사항을 충족한다고 결론을 내릴 수 있는지 여부를 판단하고 있습니다.

자산이나 부채의 공정가치를 측정하는 경우, 연결실체는 최대한 시장에서 관측가능한 투입변수를 사용하고 있습니다. 공정가치는 다음과 같이 가치평가기법에 사용된 투입변수에 기초하여 공정가치 서열체계 내에서 분류됩니다.
- 수준 1: 측정일에 동일한 자산이나 부채에 대한 접근 가능한 활성시장의 조정되지 않은 공시가격
- 수준 2: 수준 1의 공시가격 이외에 자산이나 부채에 대해 직접적으로 또는 간접적으로 관측가능한 투입변수
- 수준 3: 자산이나 부채에 대한 관측가능하지 않은 투입변수

자산이나 부채의 공정가치를 측정하기 위해 사용되는 여러 투입변수가 공정가치 서열체계 내에서 다른 수준으로 분류되는 경우, 연결실체는 측정치 전체에 유의적인 공정가치 서열체계에서 가장 낮은 수준의 투입변수와 동일한 수준으로 공정가치 측정치 전체를 분류하고 있으며, 변동이 발생한 보고기간 말에 공정가치 서열체계의 수준간 이동을 인식하고 있습니다.

공정가치 측정 시 사용된 가정의 자세한 정보는 주석 6에 포함되어 있습니다.

3. 유의적인 회계정책
분기연결재무제표에 적용된 회계정책은 직전 연차연결재무제표에 적용한 회계정책과 동일합니다. 2021년 1월 1일부터 시행되는 새로운 회계기준이 있으나, 그 기준들은 재무제표에 중요한 영향을 미치지 않습니다. 분기의 법인세의 인식과 측정에 대한정책은 주석 19에 기재하였습니다.

4. 재무위험관리
연결실체는 여러 활동으로 인하여 시장위험, 신용위험 및 유동성위험과 같은 다양한 재무위험에 노출되어 있습니다. 연결실체의 전반적인 위험관리정책은 금융시장의 변동성에 초점을 맞추고 있으며 재무성과에 미치는 부정적 영향을 최소화하는데 중점을 두고 있습니다.

재무위험관리는 이사회에서 승인한 정책에 따라 연결실체의 경영관리팀에 의해 이루어지고 있습니다. 이사회는 전반적인 위험관리에 대한 정책, 외환위험, 이자율위험, 신용위험, 파생금융상품과 비파생금융상품의 이용 및 유동성을 초과하는 투자와 같은 특정 분야에 관한 정책을 검토하고 승인합니다.

분기연결재무제표는 연차연결재무제표에서 요구되는 모든 재무위험관리와 공시사항을 포함하지 않으며, 재무위험요소에 대한 연결실체의 위험관리 정책은 전기말 이후 중요한 변동사항이 없습니다. 전기의 재무위험관리 정책은 2021년 12월 31일의 연차연결재무제표에 공시되어 있습니다.

5. 자본위험관리
연결실체는 계속기업으로서 주주 및 이해당사자들에게 이익을 지속적으로 제공할 수있는 능력을 보호하고 자본 비용을 절감하기 위한 목적으로 최적의 자본 구조를 유지하고 있습니다.

자본 구조를 유지 또는 조정하기 위해 연결실체는 주주에게 지급되는 배당을 조정하고, 부채 감소를 위한 신주 발행 및 자산 매각 등을 실시하고 있습니다.

연결실체는 부채비율을 기초로 자본을 관리하고 있으며, 부채비율은 연결재무상태표상 총부채를 자본으로 나누어 산출됩니다. 당분기말과 전기말 현재 연결실체의 부채비율은 다음과 같습니다.

6. 금융상품
(1) 금융상품의 범주별 장부금액과 공정가치
공정가치 서열체계를 포함한 금융자산과 금융부채의 장부금액과 공정가치는 다음과 같습니다. 장부금액이 공정가치의 합리적인 근사치에 해당하여 공정가치를 측정하지않은 금융자산과 금융부채에 대한 공정가치 정보는 포함하고 있지 않습니다.
① 당분기말

(*1) 장부금액이 공정가치의 합리적인 근사치에 해당하여 공정가치를 측정하지 않은금융자산과 금융부채에 대한 공정가치 정보는 포함하고 있지 않습니다.
(*2) 리스채권 및 리스부채는 범주별 금융상품의 적용을 받지 않으나, 금액 측정의 성격을 고려하여 각각 상각후원가로 측정하는 금융자산 및 상각후원가로 측정하는 금융부채로 분류하였습니다.
(*3) 금융부채에 포함되지 않는 종업원급여 관련 부채는 제외되었습니다.

② 전기말

(*1) 장부금액이 공정가치의 합리적인 근사치에 해당하여 공정가치를 측정하지 않은금융자산과 금융부채에 대한 공정가치 정보는 포함하고 있지 않습니다.
(*2) 리스채권 및 리스부채는 범주별 금융상품의 적용을 받지 않으나, 금액 측정의 성격을 고려하여 각각 상각후원가로 측정하는 금융자산 및 상각후원가로 측정하는 금융부채로 분류하였습니다.
(*3) 금융부채에 포함되지 않는 종업원급여 관련 부채는 제외되었습니다..

(2) 가치평가기법과 유의적이지만 관측가능하지 않은 투입변수
수준 3의 공정가치 측정을 위해서 사용된 평가기법은 다음과 같으며, 유의적이지만 관측가능하지 않은 투입변수는 없습니다.

(3) 수준 3 공정가치
수준 3 공정가치 측정으로 분류되는 금융자산의 당분기 중 변동은 다음과 같습니다.

(4) 당분기와 전기 중 금융상품의 범주별 수익 및 비용 내역은 다음과 같습니다.

① 당분기

② 전기

7. 현금및현금성자산 및 금융기관예치금
당분기말과 전기말 현재 현금및현금성자산 및 금융기관예치금의 구성 내역은 다음과같습니다.

(*1) 대금지급과 관련하여 거래처에 일부 금액이 담보로 제공되어 있습니다(주석 30 참조).
(*2) 기타금융상품은 계약상 현금흐름이 원리금 지급만을 나타내지 않아 상각후원가로 분류되는 조건을 충족하지 못합니다.

8. 당기손익인식금융자산
당분기말과 전기말 현재 당기손익인식금융자산의 구성내역은 다음과 같습니다.

9. 매출채권 및 계약자산
당분기말과 전기말 현재 매출채권의 내역은 다음과 같습니다.

10. 기타수취채권
당분기말과 전기말 현재 기타수취채권의 내역은 다음과 같습니다.

11. 기타자산
당분기말과 전기말 현재 기타자산의 내역은 다음과 같습니다.

12. 재고자산
(1) 당분기말과 전기말 현재 재고자산의 내역은 다음과 같습니다.

(2) 당분기와 전분기 중 비용(매출원가)으로 인식한 재고자산과 매출원가에 가산된 재고자산평가손실은 다음과 같습니다.

13. 관계기업투자주식
(1) 당분기말 및 전기말 현재 관계기업투자주식의 내역은 다음과 같습니다.

(2) 당분기말 및 전기말 현재 관계기업의 요약 재무정보는 다음과 같습니다.
① 당분기말

② 전기말

14. 유형자산
(1) 당분기 중 당사는 총 351,306(전분기 163,38원)의 유형자산을 취득하였습니다. 추가적으로 당사는 당분기 중 차량운반구에 대해 63,846천원의 사용권자산(전분기 104,086천원)을 취득하였습니다. 한편, 당사는 당분기 중 장부금액 62,162천원의 유형자산을 매각하였습니다. 이로 인한 당분기 중 처분이익과 처분손실은 각각 181천원 및 0천원입니다.

(2) 유형자산 담보제공 내역
당분기말과 전기말 현재 당사의 채무와 관련하여 담보로 제공되어 있는 유형자산의 내역은 다음과 같습니다.
① 당분기말

(*)채무상환이 완료되었습니다.

② 전기말

15. 무형자산
당분기 중 당사는 총 0천원(전분기 2,972천원)의 무형자산을 취득하였습니다. 당분기 취득액 중 선급금에서 대체된 금액은 0천원(전분기 2,972천원)입니다. 한편, 당사가 당분기와 전분기 중 매각한 무형자산은 없습니다.

16. 기타지급채무
당분기말과 전기말 현재 기타지급채무의 내역은 다음과 같습니다.

17. 전환사채

(1) 당분기말 현재 당사가 발행한 전환사채의 내역은 다음과 같습니다.

(2) 당분기 중 전환사채의 변동내역은 다음과 같습니다.

(3) 당분기말 현재 전환사채의 주요 발행조건은 다음과 같습니다.

(*) 전기 중 시가하락과 무상증자로 인하여 전환가액이 조정되었습니다.

(4) 전기 중 제3회 무기명식 무보증 사모 전환사채 권면총액 3,000,000천원 전액이 보통주로 전환되었으며,제4회 무기명식 무보증 사모 전환사채 권면총액 25,000,000천원 중 22,010,000천원이 보통주로 전환되었습니다.
당분기 중 제4회 무기명식 무보증 사모 전환사채 권면총액 2,990,000천원 중 990,000천원이 보통주로 전환되었습니다.

(5) 당사는 행사가격 인하조건이 내재된 전환사채에 대해서는 금융감독원의 질의회신(회제이-00094)에 따라 발행시점의 전환권대가를 자본으로 분류하고,
최초인식시점 이후의 공정가액 변동은 회계처리하지 아니하였습니다. 만일 동 질의회신의 내용에 대하여 한국채택국제회계기준 유권해석이 변경될 경우 관련 회계처리가 변경 될 수 있습니다.

(6) 당사는 전기 중 종속회사 임직원 및 관계회사 임직원을 지정하여 전환사채매수청구권을 행사하였으며, 전환을 신청함에 따라 동 전환사채는 모두 보통주로 전환되었습니다. 이에 대하여 행사시점의 매수청구권의 공정가치를 종속기업에 대한 투자 및 관계기업에 대한 투자로 인식하였습니다.

18. 충당부채

당분기와 전분기 중 충당부채의 변동내용은 다음과 같습니다.

(*1) 연결실체는 보고기간말 현재 보증수리기간 동안 발생할 것으로 예상되는 보증수리비를 품질보증충당부채로 설정하고 있습니다.
(*2) 연결실체는 보고기간말 현재 손실이 발생할 것으로 예상되는 계약에 대해 예상되는 손실금액을 손실충당부채로 설정하고 있습니다.

19. 법인세비용
법인세비용은 당기법인세비용에서 과거기간 당기법인세에 대하여 당분기에 인식한 조정사항, 일시적차이의 발생과 소멸로 인한 이연법인세비용 및 당기손익 이외로 인식되는 항목과 관련된 법인세비용을 조정하여 산출되었습니다.

20. 자본금과 주식발행초과금
(1) 당분기말과 전기말 현재 자본금 내역은 다음과 같습니다.

(2) 당분기와 전분기 중 자본금 및 주식발행초과금의 변동내역은 다음과 같습니다.

21. 기타자본항목
당분기말과 전기말 현재 기타자본항목의 구성내역은 다음과 같습니다.

(*) 전기 중 종속기업 및 관계기업의 임직원을 지정하여 전환사채매도청구권을 행사하였으며 이에 대하여 행사시점 매도청구권의 공정가치를 기타자본항목으로 인식하였습니다.

22. 주식기준보상
(1) 당사는 전기 이전에 당사의 임직원에게 다음의 주식선택권을 부여하였으며, 당분기말 현재 주식선택권의 현황은 다음과 같습니다.

(*) 전전기 보통주 1주당 신주 2주 배정에 따른 무상증자로 인하여 부여주식수, 행사가격을 조정하였습니다.

(2) 당분기와 전분기 중 주식선택권 수량의 변동내역은 다음과 같습니다.

(*) 전전기 보통주 1주당 신주 2주 배정에 따른 무상증자로 인하여 당분기와 전분기 주식선택권 수량을 조정하였습니다.

(3) 주식선택권의 보상원가는 이항모형을 이용한 공정가액접근법을 적용하여 산정하였으며, 보상원가를 산정하기 위한 제반 가정 및 변수는 다음과 같습니다.

(4) 당분기와 전분기 중 비용으로 인식한 주식기준보상은 각각 148,663천원과 0천원입니다.

23. 수익
연결실체의 주요 수익은 단일수행의무인 주문제작 장비의 공급 및 설치로 인하여 발생합니다.

(1) 수익의 구분
당분기와 전분기 중 연결실체의 주요 지리적 시장과 수익인식시기에 따라 구분한 수익은 다음과 같습니다.
